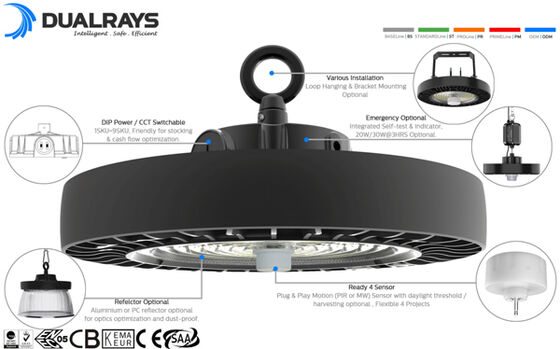

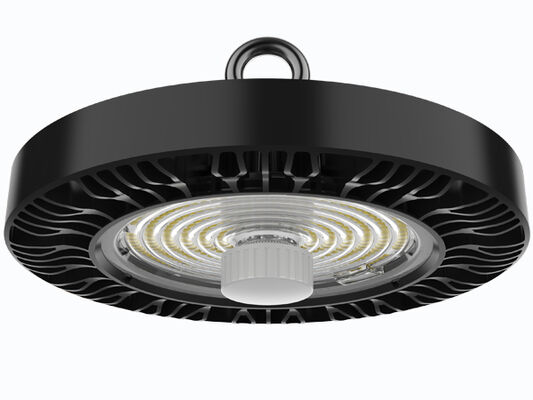

* Αλουμίνιο ADC12 χυτό, Ολοκληρωμένη σφυρηλάτηση, Εξαιρετική θερμική αγωγιμότητα;
* LED SMD2835 Υψηλής Φωτεινότητας SAN'AN / LUMILEDS, Οδηγός ιδιοκατασκευής DUALRAYS ή Οδηγός SOSEN / Προαιρετικός;
* Προστασία IP65 / IK08;
* Γωνία δέσμης 60°/90°/120° προαιρετική;
* Φινίρισμα με ανθεκτική στη διάβρωση πούδρα;
* Πολλαπλές εγκαταστάσεις: Ανάρτηση με βρόχο, Εντοιχισμένη οροφή, Εντοιχισμένη τοίχο;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Ρυθμιζόμενη ισχύς με διακόπτη DIP ως στάνταρ (100%-80%-60%);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 61.000 ώρες;
* Υποστηρίζονται προσαρμοσμένες λύσεις για ειδικά έργα;
Επιλογές:
> Οδηγός: Ενσωματωμένος οδηγός ιδιοκατασκευής DUALRAYS, λεπτός σχεδιασμός, ανθεκτικός και συμπαγής.
> 3 CCT προαιρετικά;
> Ρυθμιζόμενη ισχύς με διακόπτη DIP (100%-80%-60%);
> Έλεγχοι και Ρύθμιση φωτεινότητας: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;

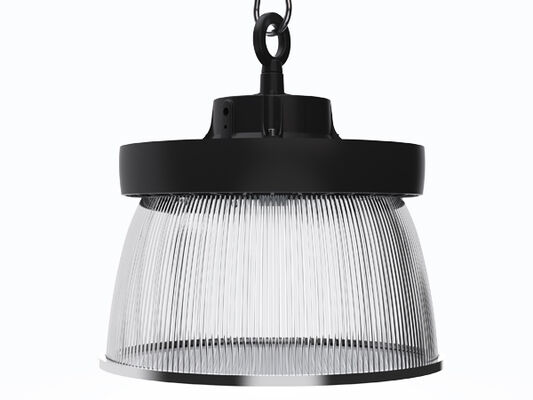

> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. Στήριξη σωλήνα.
> Εγκατάσταση: Ανάρτηση με βρόχο, Εντοιχισμένη οροφή, Εντοιχισμένη τοίχο;
> Αντικατάσταση παραδοσιακών πηγών φωτός HID ή MH;

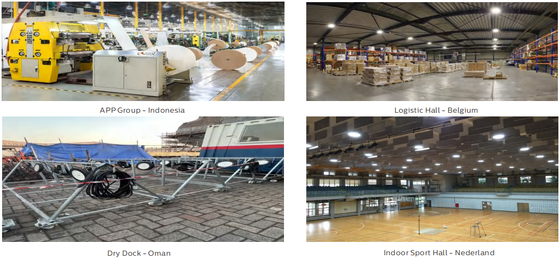

> Εργοστασιακοί χώροι και χώροι παραγωγής;
> Αποθήκες και χώροι logistics;
> Καταστήματα εργαλείων και υπερμάρκετ;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων;
| Ισχύς/W Μέγεθος Α / mm Μέγεθος Β / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος Ε / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Αλουμίνιο ADC12 χυτό υπό υψηλή πίεση EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706, βαμμένο με πούδρα |
| Υλικό διαχύτη: PC εγχυτό σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά παρεμβύσματα: Αφρός σιλικόνης |
Θερμική διάχυση LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση με συναγωγή
εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτική φακού, ανακλαστήρας PC/αλουμινίου προαιρετικός |
Φινίρισμα: Επίστρωση με πολυεστερική πούδρα, ηλεκτροστατικά ψεκασμένη και υποβληθείσα σε φούρνο, ανθεκτική στη
διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, οδηγός ανταλλάξιμος |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένος στο φωτιστικό, προκαλωδιωμένος |
| Έλεγχος ρύθμισης φωτεινότητας: ON-OFF | Ρύθμιση φωτεινότητας 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός προστασίας εισόδου): IP65 |
| IK (Αντοχή σε κρούση): IK08 |
| Κλάση προστασίας: Κλάση Ι |
| Πυρακτωμένο σύρμα: 750°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Ανάρτηση με βρόχο | Στήριξη με βραχίονα |

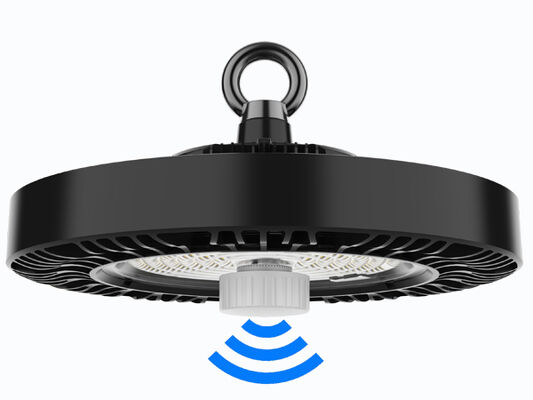

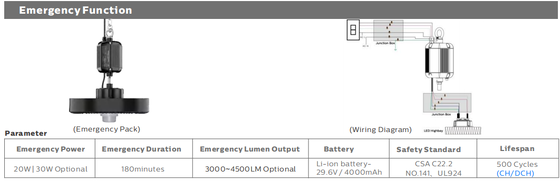

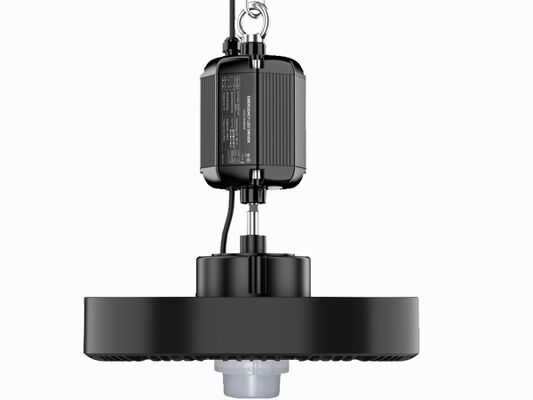

Έξυπνη λειτουργία: Αισθητήρας PIR με όριο φωτεινότητας ημέρας | Αισθητήρας μικροκυμάτων με όριο φωτεινότητας ημέρας ή συγκομιδή
φωτός ημέρας | Έκτακτη Ανάγκη |
| Λόγος φωτεινής εξόδου προς τα πάνω: ULOR 0 |
| Λόγος φωτεινής εξόδου προς τα κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0.3m 3*1.0mm2 ως στάνταρ, μέγιστο 3x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας, ελεύθερα άκρα καλωδίου, προσαρμοσμένο μήκος καλωδίου με βύσμα ΕΕ/ΑΥ/ΗΠΑ για επιλογή |
| Κύρια τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής ισχύος (PF): ≥0.97 |
| Συνολική αρμονική παραμόρφωση (THD): <20% |
| Προστασία από υπέρταση: DM: 6kV, CM: 6kV, Κριτήριο Β |
SPD (Προαιρετικό): Τύπος 2, προστατευτικό υπέρτασης 10kV και 20kA. Σειριακή σύνδεση με θερμοασφάλεια
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του |
| Τύπος εξόδου: Μη-SELV (μη απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: <1% Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) <1 |
| Μέτρο ορατότητας στροβοσκοπικών εφέ (SVM): <0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): <1 |
| Φωτιστικά Ισχύς B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω διακοπτών κυκλώματος LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
Τρι-χρωματικό προαιρετικό (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης χρωματικής απόδοσης): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| Κατηγορία ενεργειακής απόδοσης (EEC): A++ |
| SDCM (Τυπική απόκλιση χρωματικής αντιστοίχισης): <5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H): 33.9 (Εγκάρσιο)
33.9 (Διαμήκες)
|

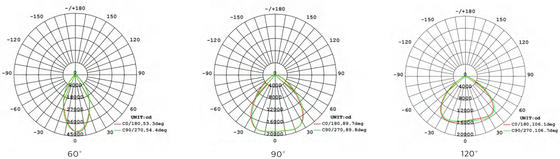

| Γωνία δέσμης: 60° | 90° | 120° Προαιρετική |
| Μέση ωφέλιμη διάρκεια ζωής φωτιστικού: 61.000 ώρες (L80B10) |
| Διατήρηση αυλού στο τέλος ζωής >70% |
| Φωτεινή απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Μέγ. 15.000lm Μέγ. 22.500lm Μέγ. 30.000lm |
|
Παραγόμενοι αυλοί
@ 5000K, CRl>80 (PRIME) Μέγ. 17.000lm Μέγ. 25.500lm Μέγ. 34.000lm
|
| (ULTRA) Μέγ. 19.000lm Μέγ. 28.500lm Μέγ. 38.000lm |
| Συνθήκες λειτουργίας |
| Θερμοκρασία/Υγρασία λειτουργίας: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία/Υγρασία αποθήκευσης: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση ωφέλιμη διάρκεια ζωής LED L80B10: ≥100.000H |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp<70°C): Έως 100.000H |
| MTBF οδηγού: 198.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε κραδασμούς: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε ένας κατά μήκος των αξόνων X, Y, Z |
| Ακουστικός θόρυβος: <25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Έτη (Επεκτάσιμη έως 7 έτη) |
| Πιστοποιήσεις |
| Παγκόσμιο πιστοποιητικό: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες οδηγίες: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRI>80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχύεις για μεμονωμένους δείκτες αναγράφονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης των LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.

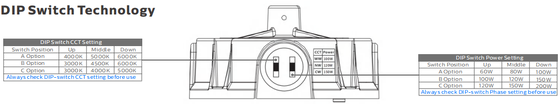

3. Ρυθμίστε τον συρόμενο διακόπτη με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.
Απενεργοποιήστε την τροφοδοσία, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με οδηγό με δυνατότητα ρύθμισης φωτεινότητας)
1. Συμβατό με ρύθμιση φωτεινότητας 0-10V.
2. Συνδέστε τα καλώδια σύμφωνα με το παραπάνω διάγραμμα.
| Ισχύς/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο ΠΟΣΟΤΗΤΑ/CTN Μονάδα Β.Β. Β.Β./Χαρτοκιβώτιο |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
