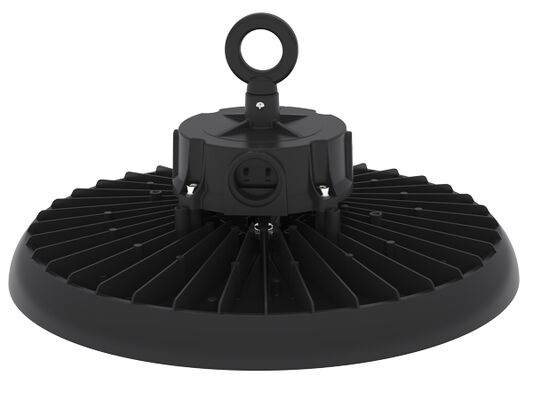

* ADC12 Die-castign Al, Ενσωματωμένη σφυρηλάτηση καλουπιών, εξαιρετική θερμική αγωγιμότητα.
* LED SAN'AN / LUMILEDS Υψηλής φωτεινότητας SMD2835, DUALRAYS δικός-αναπτυγμένο πρόγραμμα οδήγησης ή πρόγραμμα οδήγησης SOSEN / Προαιρετικό.
* Προστασία IP65 / IK08;
* 60°/90°/120° γωνία δέσμης προαιρετική.
* Φινίρισμα με επίστρωση σκόνης ανθεκτικό στη διάβρωση.
*Πολλαπλές εγκαταστάσεις: Κρεμάστρα με βρόχο, Τοποθέτηση στην οροφή, Τοποθέτηση στον τοίχο.

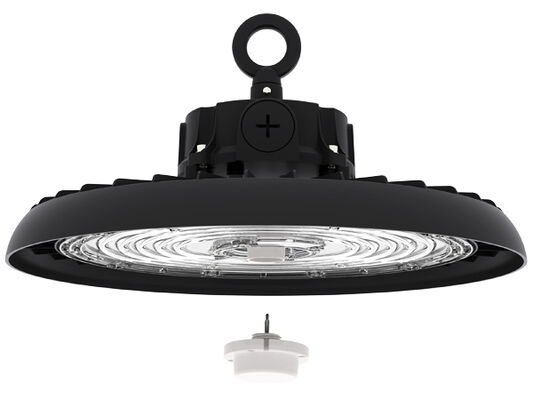

* Διάφορα έξυπνα χειριστήρια: 1-10V, αισθητήρας κίνησης, αισθητήρας ημέρας, Zigbee και έκτακτης ανάγκης.
* 3 CCT προαιρετικό (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Switchable Power ως Standard (100%-80%-60%).
* Χωρίς υπεριώδη ακτινοβολία ή IR και εντελώς χωρίς υδράργυρο.
* L80/B10 @ 56.000h;
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Πρόγραμμα οδήγησης: DUALRAYS Ενσωματωμένο πρόγραμμα οδήγησης, λεπτή σχεδίαση, ανθεκτικό και συμπαγές.
> 3 CCT προαιρετικό.
> Δυνατότητα εναλλαγής DIP (100%-80%-60%).
> Χειριστήρια και ρύθμιση φωτεινότητας: 1-10V, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης.

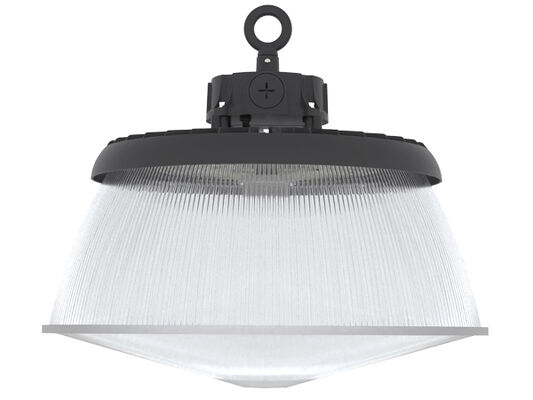

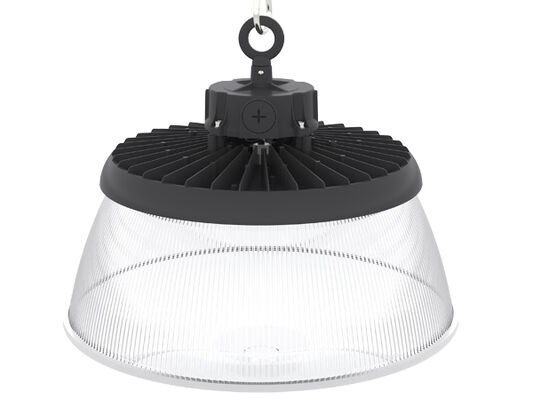

> Ανακλαστήρας : Ανακλαστήρας Η/Υ με / χωρίς τοποθέτηση καλύμματος.
> Εγκατάσταση: Κρεμάστρα με βρόχο, Τοποθέτηση οροφής, Τοποθέτηση στον τοίχο.
> Αντικατάσταση για παραδοσιακή πηγή φωτός HID ή MH.
> Αίθουσες εργοστασίων και χώροι παραγωγής.
> Αποθήκες και αίθουσες logistics.
> Καταστήματα σιδηρικών και μεγακαταστήματα.
> Στάδια και άλλες αθλητικές εγκαταστάσεις.
> Αντικατάσταση παραδοσιακού λαμπτήρα.
| Ισχύς/W Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος E / mm |
| 100 φ250 φ184 119 166,5 197 |
| 150 φ290 φ226119 166,5 197 |
| 200 φ330 φ265119 166,5 197 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Υψηλής πίεσης χυτό αλουμίνιο ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με βαφή πούδρας |
| Υλικό διαχύτη: Υπολογιστής με έγχυση σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Φλάντζες στεγανοποίησης: Αφρός σιλικόνης |
| Θερμική διάχυση LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση μεταφοράς που εξασφαλίζει θερμική επαφή με τις μονάδες LED μέσω μιας πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτικός φακός, PC/alu-reflector προαιρετικός |
Φινίρισμα: Πολυεστερική βαφή σε σκόνη, ηλεκτροστατικά ψεκασμένη και εξαχνωμένη στο φούρνο, Ανθεκτική σε
διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: Η λυχνία LED δεν ανταλλάσσεται, αλλάζει ο οδηγός |
| Πρόγραμμα οδήγησης: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος ρύθμισης φωτισμού: ON-OFF | 1-10V dimming | DALI-2 | Zigbee |
| IP (Αξιολόγηση προστασίας εισόδου): IP65 |
| IK (Impact Resistance): IK08 |
| Κατηγορία προστασίας: Κατηγορία Ⅰ |
| Καλώδιο λάμψης: 750°C (κάτω των 30 δευτ.) |
| Στυπιοθλίπτη καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Τοποθέτηση: Κρεμαστή θηλιά | Τοποθέτηση βραχίονα |
Έξυπνη λειτουργία: Αισθητήρας PIR με κατώφλι φωτός ημέρας| Αισθητήρας μικροκυμάτων με κατώφλι φωτός ημέρας ή φως ημέρας
συγκομιδή| Επείγον |
| Αναλογία εξόδου φωτός προς τα πάνω: ULOR 0 |
| Αναλογία εξόδου φωτός προς τα κάτω: DLOR 100% |
| Ηλεκτρολογικό Σύστημα |
| Ηλεκτρική σύνδεση: 0,3m 3*1,0mm2 ως βάση, μέγιστο 3x2,5mm2 + 2x1,5 mm2 σύρμα μείωσης φωτεινότητας, ελεύθερα άκρα σύρματος, προσαρμοσμένο καλώδιο μήκους με βύσμα EU/AU/US για προαιρετική επιλογή |
| Κύρια τάση: 100~277VAC/50/60Hz, 140-280VDC |
| Συντελεστής ισχύος (PF): ≥0,97 |
| Ολική Αρμονική Παραμόρφωση (THD): ＜20% |
| Προστασία από υπερτάσεις: DM: 6kV,CM: 6kV,Κριτήριο Β |
SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA προστασία από υπέρταση. Σύνδεση σειράς με θερμοσίφωνο
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της ζωής του |
| Τύπος εξόδου: Μη SELV (μη απομονωμένο) |
| Παράγοντας τρεμοπαίγματος: ＜1% Perceptibility of Stroboscopic Effects (Pst) ＜1 |
| Στροβοσκοπικό μέτρο ορατότητας (SVM): ＜0,4 |
| Αντιληπτικότητα Στροβοσκοπικών Επιδράσεων (Pst): ＜1 |
| Φωτιστικά Power B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω διακόπτη LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Σύστημα Φωτομετρίας |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη θερμοκρασία χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT προαιρετικό (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης απόδοσης χρωμάτων): >80Ra για τυπικό (>90Ra για υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται του κινδύνου) |
| EEC (Τάξη ενεργειακής απόδοσης): A++ |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H) : 33,9 (Σταυρός)
33,9 (Διαμήκης)
|
| Γωνία δέσμης: 60° | 90° | 120° Προαιρετικά |
| Μέση ωφέλιμη διάρκεια ζωής φωτιστικού: 56.000 ώρες (L80B10) |
| Συντήρηση Lumen σε eol >70% |
| Φωτεινή αποτελεσματικότητα: 150LPW (PROLine) | 170LPW (PRIMELline) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Μέγ. 15.000lm Μέγ. 22.500lm Μέγ. 30.000 λμ |
|
Παραδόθηκαν Lumens
@ 5000K, CRl>80 (PRIME) Μέγ. 17.000lm Μέγ. Μέγιστο 25.500lm. 34.000 λμ
|
| (ULTRA) Μέγ. 19.000lm Μέγ. 28.500lm Μέγ. 38.000 λμ |
| Κατάσταση Λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία αποθήκευσης: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέσος Χρήσιμος Χρόνος LED L80B10: ≥100.000H |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃): Έως 100.000 H |
| Πρόγραμμα οδήγησης MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό σε κραδασμούς: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72 λεπτά. Καθένα κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30 cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (επεκτάσιμη έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο Πιστοποιητικό: ENEC | CE | RoHS | Σήμα D | KEMA-KEUR Εισηγμένη, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, Ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτισμού, η κατανομή της έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά νόρμα EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης που διατίθενται στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες υποδεικνύονται στο φύλλο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της δέσμευσης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, απόδοση 10% υψηλότερη με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον συρόμενο διακόπτη με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Επανατοποθετήστε το κάλυμμα IP65 στη θέση του.
5. Ενεργοποιήστε το φωτιστικό.
Αφαιρέστε το κάλυμμα. Τοποθέτηση της συσκευής αισθητήρα. Πεπερασμένος.
Στερέωση / Ασφάλιση της θηλιάς. Προσάρτημα αγκίστρου/ βρόχου.

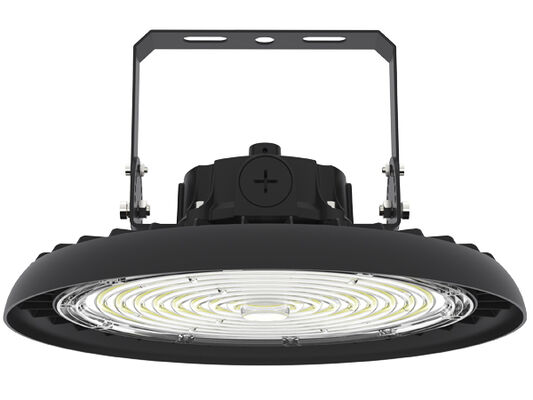

Στήριγμα στερέωσης στο φωτιστικό. Τοποθέτηση επιφανείας / οροφής.
Κλείστε το ρεύμα, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με πρόγραμμα οδήγησης με δυνατότητα ρύθμισης του φωτισμού)
1. Συμβατό με 0-10V dimming.
2.Συνδέστε τα καλώδια όπως το παραπάνω διάγραμμα.
| Power/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο Ποσότητα"/Μονάδα CTN NW GW/Χαρτοκιβώτιο |
| 100 260x260x150mm 790x273x282mm 5ΤΕΜ 2,3Kg 14,2Kg |
| 150 300x300x150mm 790x313x322mm 5ΤΕΜ 2,5Kg 14,6Kg |
| 150 350x350x150mm 790x363x372mm 5ΤΕΜ 2,8Kg 15,2Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκαθίσταται και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρολογικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιά και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος υπέστη ζημιά κατά τη μεταφορά.
* Εάν η λάμπα είναι κατεστραμμένη, μην τη χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικούς ή ημιυπαίθριους ουδέτερους χώρους. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε αυστηρή περιβαλλοντική εφαρμογή, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
