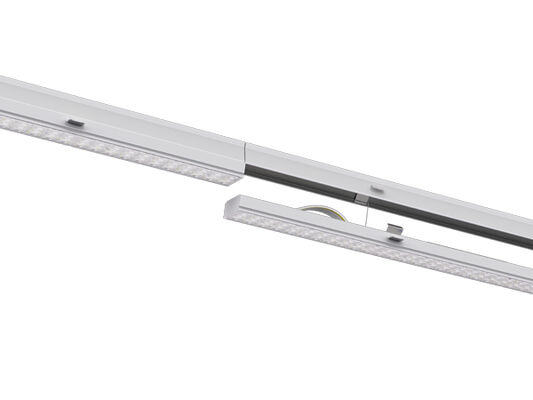

75W Universal LED Linear Retrofit Light με 160LPW για αντικατάσταση φθορισμού T5/T8 Συμβατό με τις κορυφαίες μάρκες κορμού AEG, Philips, Siteco, Regiolux, Trilux, Ridi, Zumtobel, Siemens, Thorn
Η μονάδα γραμμικής μετασκευής RM5 έχει αναπτυχθεί για να αντικαταστήσει τα υπάρχοντα φωτιστικά φθορισμού T5/T8 σε σιδηροδρομικά συστήματα.

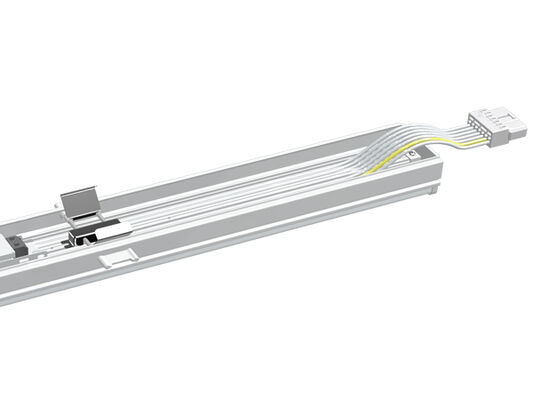

Για τα συμβατικά φωτιστικά φθορισμού, τα αρχικά καλώδια στη ράγα κορμού μπορούν να κοπούν και το καλώδιο που μπορεί να συνδεθεί έχει σχεδιαστεί μέσα στη μονάδα μέσω WAGO
συνδετήρες.
Λειτουργεί με όλα σχεδόν τα συστήματα σιδηροτροχιών κορμού που έχουν εγκατασταθεί τα τελευταία 25 χρόνια, τέλεια λύση εκ των υστέρων για την αντικατάσταση του παλιού λαμπτήρα φθορισμού 2 x36w, 1 x58w και 2 x58w T5/T8 με και χωρίς ανακλαστήρες.
Γρήγορη εγκατάσταση, εύκολη αντικατάσταση με το υπάρχον σύστημα κορμού χωρίς εργαλεία μέσα σε 40 δευτερόλεπτα.
Οποιεσδήποτε φυσικές τροποποιήσεις δεν είναι απαραίτητες στο υπάρχον σύστημα τροφοδοσίας, απλώς συνδέστε και παίξτε

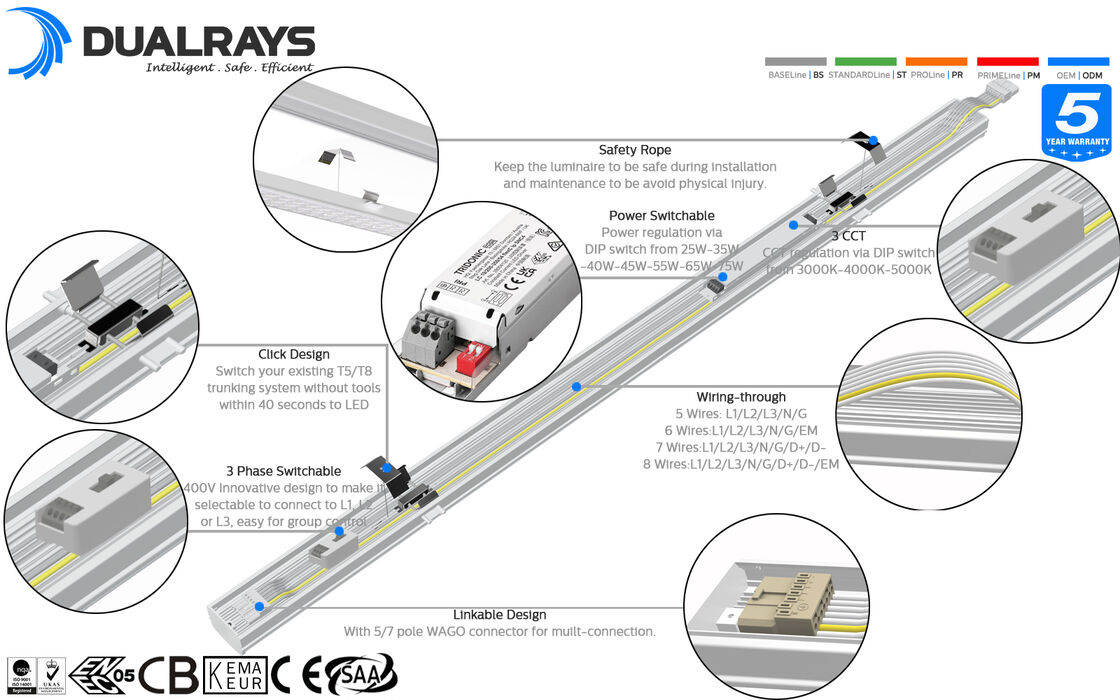

Βασικά Χαρακτηριστικά & Προδιαγραφές
- Υψηλής φωτεινότητας SMD2835 LED 0,5W 75LM TRIDONIC/PHILIPS/BOKE Πρόγραμμα οδήγησης με δυνατότητα DIP Switchable.
- Συμβατό με 95% κορυφαία συστήματα αποσύνδεσης που έχουν εγκατασταθεί τα τελευταία 25 χρόνια.
- Ιδανική λύση μετασκευής για αντικατάσταση υπάρχοντος λαμπτήρα φθορισμού 2x36W, 1x58W και 2x58W T5/T8 ή φως σωλήνα LED με και χωρίς ανακλαστήρες.
- 30/60/90/110/Double 25/25L/25R, 120 (με κάλυμμα υπολογιστή) Optics Προαιρετικά.
- Προστασία IP40/IK08;
- Δεν είναι απαραίτητες οποιεσδήποτε Φυσικές Τροποποιήσεις στο Υπάρχον Σύστημα Αποσύνδεσης.
- Η αλυσίδα ασφαλείας προορίζεται για εξοικονόμηση κόστους εργασίας και διπλή διασφάλιση ασφάλειας.
- Διάφορος Έξυπνος Έλεγχος: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης.
- Μονοφασικό (L/N/E) ή Τριφασικό (L1/L2/L3/N/FG) Προαιρετικό.
- L80/B10 @ διάρκεια ζωής 58.000 ώρες.
- Προσαρμογή διαθέσιμη για ειδικά έργα.
Διαθέσιμες Επιλογές
- Πρόγραμμα οδήγησης: TRIDONIC / PHILIPS / BOKE Non-SELV πρόγραμμα οδήγησης
- Χειριστήρια και ρύθμιση φωτεινότητας: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης
- Γωνίες δέσμης: 30/60/90/110/Διπλή 25/25L/25R, 120 (με κάλυμμα υπολογιστή) Οπτικά Προαιρετικά
- Μονοφασικό (L/N/E) ή Τριφασικό (L1/L2/L3/N/FG) Προαιρετικό.

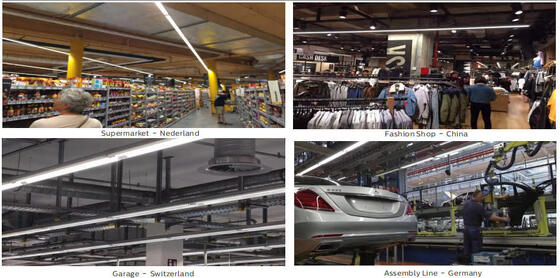

Προτεινόμενες Εφαρμογές
- Καταστήματα λιανικής πώλησης μεγάλης κλίμακας.
- Βιομηχανικές Αίθουσες;
- Χώροι Αποθήκης;
- Factory Halls ;
- Άλλες ημιβιομηχανικές εφαρμογές;
Τεχνικές Προδιαγραφές
Γενικό Σύστημα
| Υλικό Στέγασης |
Εξελασμένο αλουμίνιο σύμφωνα με το πρότυπο EN755 |

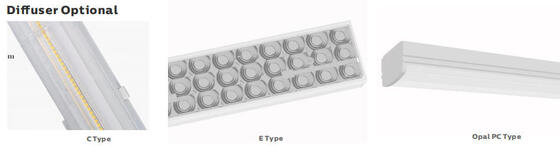

| Υλικό διαχύτη |
Εξωθημένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, φίλτρο UV υπό όρους (IK10) |
| Χρώμα στέγασης |
Λευκό (RAL9016), Άλλα χρώματα προαιρετικά |
| Έλεγχος ομάδας |
Τριφασικός διακόπτης Προαιρετικός, L1 /L2 /L3 μπορεί να αλλάξει με διακόπτη DIP |
| LED θερμική διάχυση |
Μέσω σώματος φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση μεταφοράς που εξασφαλίζει θερμική επαφή με μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Τύπος λαμπτήρα |
LED Ανταλλάξιμα |
| Έξοδος φωτός |
Απευθείας |
| Συνιστώμενο ύψος τοποθέτησης |
2 - 12 μέτρα |
| Συντήρηση |
Πρόγραμμα οδήγησης / Φακός Άνοιγμα / Κλείσιμο με βίδα |
| Οδηγός |
Σταθερό ρεύμα με ρυθμιζόμενη ισχύ μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος θαμπώματος |
ON-OFF | 1-10V dimming | DALI-2 | Πλέγμα | Zigbee | Casambi |
| Αξιολόγηση IP |
IP40 |
| Βαθμολογία ΙΚ |
ΙΚ08 |
| Προστατευτική τάξη |
Τάξη Ι |
| Σύρμα λάμψης |
850°C (κάτω των 30 δευτ.) |
| Είσοδος με καλώδιο |
H05RN-F 3*2,5mm2 | H05RN-F 5*2,5mm2 (μέγιστο τμήμα 4,0mm2) |
| Εγκατάσταση |
Άμεση αντικατάσταση |
| Έξυπνη λειτουργία |
Επείγον |
Ηλεκτρολογικό Σύστημα
| Μέσω καλωδίωσης |
3x2,5mm2/5x2,5mm2 + 2x1,5mm2 σύρμα μείωσης έντασης ως βάση |
| Κύρια τάση |
220~240VAC/50/60Hz, 180-264VDC |
| Συντελεστής ισχύος (PF) |
≥0,93 |
| Ολική Αρμονική Παραμόρφωση (THD) |
＜10% |
| Τύπος εξόδου |
Μη SELV (μη απομονωμένο) |
| Συντελεστής Τρεμοπαίγματος |
＜1% |
| Στροβοσκοπικό μέτρο ορατότητας (SVM) |
＜0.4 |
| Αντιληπτικότητα Στροβοσκοπικών Επιδράσεων (Pst) |
＜1 |
| Σύνδεση Τερματικού |
Περιλαμβάνεται καλωδίωση βρόχου, υποδοχή WAGO 5/7 πόλων |
| Ισχύς φωτιστικών |
Β10Α |
Β16Α |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Σύστημα Φωτομετρίας
| LED |
SMD2835 (0,5W) |
| CCT (Συσχετισμένη θερμοκρασία χρώματος) |
Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης απόδοσης χρωμάτων) |
>80Ra για τυπικό (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια |
RG0 (εξαιρείται του κινδύνου) |
| EEC (Τάξη ενεργειακής απόδοσης) |
Α++ |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων) |
＜5 (SDCM<3 Προαιρετικό) |
| UGR (4H, 8H) |
24,9 (Σταυρός) 23,4 (Διαμήκης) |

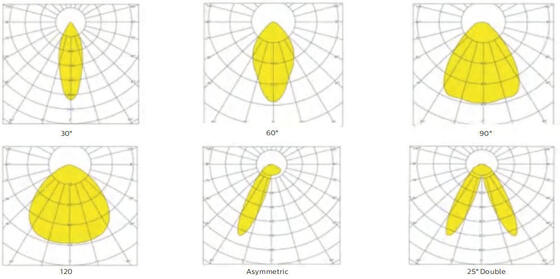

| Γωνία δέσμης |
30° | 60° | 90° | 120° | Ασύμμετρη 25° L | Ασύμμετρη 25° R | 25° Διπλό |
| Μέση ωφέλιμη διάρκεια ζωής φωτιστικού |
100.000 ώρες (L80B10) |
| Συντήρηση Lumen στο eol |
>70% |
| Φωτεινή Αποτελεσματικότητα |
160LPW (PROLine) Προαιρετικό |
| Προϊόν |
RM Linear LED Retrofit Module |
| Ονομαστική ισχύς |
75W DIP (25~75W) |
| Lumens Παράδοση @ 5000K, CRI>80 (PRO) |
Μέγ. 12.000 λμ |
Συνθήκες Λειτουργίας
| Θερμοκρασία / Υγρασία λειτουργίας |
-20~ +50℃ (-4°F ~ 122°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία αποθήκευσης |
-40~ +60℃ (-40°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέσος Χρήσιμος Χρόνος LED L90B10 |
≥0,96 |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃) |
Έως 100.000 H |
| Πρόγραμμα οδήγησης MTBF |
500.000H, MIL-HDBK-217F(25℃) |
| Ανθεκτικό σε κραδασμούς |
10~500Hz, 5G 12 λεπτά / 1 κύκλος, περίοδος για 72 λεπτά. Καθένα κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος |
＜25dB (απόσταση 30 cm, Κανονική λειτουργία) |
| Εγγύηση |
5 χρόνια (επεκτάσιμο έως 7 χρόνια) |
Πιστοποιήσεις
| Παγκόσμιο Πιστοποιητικό |
ENEC | CE | RoHS | Σήμα D | KEMA-KEUR Εισηγμένη, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες οδηγίες |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, Ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRI>80.
* Δέσμη φωτισμού, κατανομή έντασης φωτός και απόδοση φωτός που εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά νόρμα EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης που διατίθενται στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες που αναφέρονται στο φύλλο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της δέσμευσης LED.
* Παράμετροι στο φύλλο δεδομένων που δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra

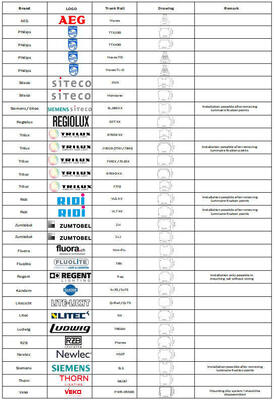

Λίστα συμβατών συστημάτων
Οδηγίες εγκατάστασης & ασφάλειας
- Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση
- Ο λαμπτήρας πρέπει να εγκαθίσταται και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες
- Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο τμήμα έχει καταστραφεί κατά τη μεταφορά
- Εάν η λάμπα είναι κατεστραμμένη, μην τη χρησιμοποιήσετε!
Δήλωση κατασκευαστή
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Linear Light (Linear Retrofit Module) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημιυπαίθριο ουδέτερο περιβάλλον. Η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα. Οποιαδήποτε αυστηρή περιβαλλοντική εφαρμογή, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
Δυνατότητες της εταιρείας
- Επαγγελματική ομάδα:>15 χρόνια εμπειρία, δικό του εργοστάσιο, >10 ομάδα μηχανικών, ισχυρή ικανότητα παραγωγής και σύστημα διαχείρισης QC
- Αξιόπιστη μάρκα:Καθιέρωσε σταθερή μακροχρόνια συνεργασία με πελάτες της Ευρώπης, αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση
- Προσομοίωση DIALux:Η ομάδα μηχανικών μας παρέχει υπηρεσίες προσομοίωσης με βάση τις παραμέτρους της εφαρμογής σας
- Πρότυπα ποιότητας:Όλα τα φωτιστικά LED συμμορφώνονται με τα πρότυπα CE, RoHS με πιστοποιήσεις TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Πληροφορίες Αποστολής
Για μικρές παραγγελίες, συνιστάται γρήγορη αποστολή. Για παραγγελίες χύδην, η θαλάσσια ή τρένο (προορισμός Ευρώπη) είναι η πιο οικονομική, αλλά διαρκεί περισσότερο. Για επείγουσες παραγγελίες, προτείνουμε αεροπορική μεταφορά εμπορευμάτων προς το αεροδρόμιο συν την παράδοση από τον συνεργάτη αποστολής μας στην πόρτα σας.
Συχνές Ερωτήσεις
Ε1: Ποια είναι η εγγύηση για το TB7 LED Tubular light;
RE: 5 χρόνια εγγύηση. Εάν παρουσιαστούν προβλήματα ποιότητας από την πλευρά μας κατά τη διάρκεια αυτής της περιόδου, θα καλύψουμε τα έξοδα αποστολής και αντικατάστασης.
Ε2: Ποιους τρόπους πληρωμής δέχεστε;
RE: Δεχόμαστε πολλαπλούς τρόπους πληρωμής, όπως Western Union, PayPal, T/T, L/C. Η τυπική πληρωμή για μαζικές παραγγελίες είναι T/T: 30% εκ των προτέρων, 70% υπόλοιπο πριν από την αποστολή. Τραπεζικές πληροφορίες που παρέχονται στο PI.
Ε3: Τι είναι το CRI;
RE: Το CRI (Δείκτης απόδοσης χρωμάτων) υποδεικνύει με πόσο ακρίβεια εμφανίζονται τα χρώματα κάτω από το φως. Το υψηλότερο CRI παρέχει καλύτερη ακρίβεια χρώματος με υψηλότερο κόστος. Το τυπικό CRI είναι >80Ra, με 90Ra διαθέσιμο σε υψηλότερο κόστος.
Ε4: Μπορώ να αγοράσω μόνο το περίβλημα χωριστά;
RE: Παρέχουμε μόνο πλήρη φωτιστικά σώματα, αλλά είναι διαθέσιμες οι επιλογές SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
Ε5: Υπάρχει φθηνό κόστος αποστολής για εισαγωγή στη χώρα μας;
RE: Για μικρές παραγγελίες, συνιστάται η ταχεία αποστολή. Για παραγγελίες χύδην, η θαλάσσια ή τρένο (προορισμός Ευρώπης) είναι η πιο οικονομική. Για επείγουσες παραγγελίες προτείνεται αεροπορική μεταφορά στο αεροδρόμιο και υπηρεσία παράδοσης.
Ε6: Μπορούμε να λάβουμε υποστήριξη εάν έχουμε τη δική μας θέση στην αγορά;
RE: Ενημερώστε μας για τις λεπτομερείς απαιτήσεις της αγοράς σας. Θα συζητήσουμε και θα προτείνουμε χρήσιμες προτάσεις για να βρούμε την καλύτερη λύση για εσάς.
Ε7: Ποιες λειτουργίες θαμπώματος είναι διαθέσιμες;
RE: DALI, PIR, 1-10V dimming διαθέσιμο. Διατίθεται ενσωματωμένος αισθητήρας φωτός ημέρας για έξυπνες επιλογές ελέγχου.
Ε8: Ποιες είναι οι εφαρμογές του TB7 LED Tubular Light σας;
RE: Οι εφαρμογές περιλαμβάνουν: Αντικατάσταση για φθορίζον NCF. Εγκαταστάσεις Επεξεργασίας Τροφίμων; Χημικές Εγκαταστάσεις; Αποθήκες Ζώων; Χώροι πλυσίματος αυτοκινήτων? Υπαίθριες & Εσωτερικές Τοποθεσίες.
