* Υψηλής φωτεινότητας SAN'AN SMD2835 LED, LIFUD/BOKE/AGT High PF Driver DIP Switch Flicker-free Ρυθμισμός ισχύος προαιρετικός.
* Αντί της πίεσης νερού 100bar (± 1450psi) και θερμοκρασίας 80°C·
* Σχεδιασμός Knob End-cap, γρήγορο & βολικό για να ανοίξει και να ξανακλειδώσει για καλωδίωση, βελτιώσει σημαντικά την αποτελεσματικότητα και εξοικονομήσει το κόστος εργασίας
* IP69K PMMA IK06 Αντιαμμωνία/UV/PC IK10 Αντι-UV προστασία·
* 120°/ 200°/ 280° γωνία δέσμης προαιρετική.
*Εναλλακτικές μονο- ή διπλές καλωδιώσεις.
* Πολλαπλές εγκαταστάσεις: Αναστολή, τοποθέτηση στον τοίχο, μαγνητικός φορέας.
* Διαφορετικά έξυπνα χειριστικά: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης.
* 3 CCT προαιρετικό (A: 3000-4000-5000K, B: 3000-4500-6000K, C: 4000-5000-6000K) ·
* Εναμελής φάσης (L/N/E) ή τριών φάσεων (L1/L2/L3/N/FG) προαιρετικά.
* Καμία υπεριώδης ή υπέρυθρη ακτινοβολία και εντελώς απαλλαγμένη από υδράργυρο·
* L80/B10 @ 65.000h·
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Οδηγός: / TRIDONIC / BOKE Οδηγός μη SELV με τεχνολογία DIP προαιρετικός.
> 3 CCT προαιρετικά (A: 3000-4000-5000K, B: 3000-4500-6000K, C: 4000-5000-6000K) ·
> Δυνατότητα μετατροπής DIP.
> Ελέγχου και θολού: 1-10V, DALI, αισθητήρα κίνησης, αισθητήρα ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης
> 120°/ 200°/ 280° ακτινοβολία προαιρετική·
> Εγκατάσταση: Ανάρτηση, τοποθέτηση στον τοίχο, μαγνητικός λαβήρας
> Υλικό: PC/PMMA προαιρετικά.
> Αντικατάσταση φθοριούχου NCF·
> Εταιρεία μεταποίησης τροφίμων·
> Χημικές εγκαταστάσεις·
> Αποθήκη ζώων;
> Πλυντήριο αυτοκινήτων·
> Εξωτερικές και εσωτερικές εγκαταστάσεις·
| Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm |
| 600 2ft/600 623 78 |
| 1200 4ft/1200 1223 |
| 1500 5ft/1500 1523 78 |
| Γενικό σύστημα |
| Υλικό στερέωσης: Εκχυλισμένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό την προϋπόθεση του φίλτρου UV ((IK10) |
| Υλικό διάχυσης: Εκχυλισμένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό τον όρο του φίλτρου υπεριώδους ακτινοβολίας ((IK10) |
| Χρώμα θήκης: Λευκό (RAL9016), άλλα χρώματα προαιρετικά |
| Συσκευές σφράγισης: Σηλίκιο αφρού |
Ηλεκτρικά φωτιστικά Θερμική διάσπαση: Μέσα από το σώμα φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγωγικά υγρά.
διασφάλιση της θερμικής επαφής με τις μονάδες LED μέσω μιας πάστες συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Αντισυμπύκνωση: βαλβίδα εξισορρόπησης πίεσης για τη διασφάλιση της απελευθέρωσης υγρασίας, την αποφυγή της συμπύκνωσης και τη διατήρηση της στεγανότητας IP του φωτιστικού |
| Τελεία: Ηλεκτροστατικά ψεκασμένη και υπογραμμισμένη στο φούρνο. |
| Συνιστώμενο ύψος τοποθέτησης: 2 - 8 μέτρα |
| Συντήρηση: Γρήγορο καπάκι για εύκολη εγκατάσταση |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προσύρματο |
| Έλεγχος θολάς: ON-OFF 1-10V θολάς DALI-2 Mesh Zigbee Casambi |
| IP (κατηγορία προστασίας κατά της εισόδου): IP67 / IP69K |
| ΙΚ (αντίσταση σε αντίκτυπο): IK10 |
| Τάξη προστασίας: Τάξη Ι |
| Φωτεινό σύρμα: 850°C (κάτω των 30s) |
| Δαχτυλικός αδένας: Δαχτυλικός αδένας M20 (Νάιλον ή SS304/316 Δαχτυλικός αδένας Προαιρετικός) |
| Εγκατάσταση: Εγκατάσταση στο ταβάνι. Αναστολή. Μαγνητική εγκατάσταση. |
| Έξυπνη λειτουργία: Αισθητήρας PIR. Αισθητήρας μικροκυμάτων. Έκτακτη ανάγκη. |
| Ηλεκτρικό σύστημα |
| Πέρα από καλώδια: 3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 καλώδια μέσω για επιλογή |
| Κύρια τάση: 220~240VAC/ 50/60Hz, 180-264VDC |
| Παράγοντας ισχύος (PF): ≥0.96 |
| Συνολική αρμονική στρέβλωση (THD): < 10% |
| Τύπος εξόδου: μη-SELV ((μη απομονωμένο) |
| Παράγοντας αναβοσβήνειας: < 1% |
| Μέτρηση στραβοσκοπικής ορατότητας (SVM): <0.4 |
| Αντιληψιμότητα των στροβοσκοπικών επιδράσεων (Pst): < 1 |
| Σύνδεση τερματικού σταθμού: Γρήγορο καπάκι με βρόχο για εύκολη καλωδίωση |
| Φωτιστικά Δύναμη B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Μονάδα μέσω διακόπτες κυκλωμάτων LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Σύστημα φωτομετρίας |
| Φώτα LED: SMD2835 (1W) |
|
CCT (Συσχετιζόμενη Θέρμανση Χρώματος): Μία CCT (3000K∙ 4000K∙ 5000K∙ 5700K∙ 6500K)
3 CCT προαιρετικά (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης αναπαραγωγής χρώματος): > 80Ra για το πρότυπο (> 90Ra για το υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαίρεση κινδύνου) |
| ΕΟΚ (Τάξη ενεργειακής απόδοσης): A++ |
| SDCM (Κανονική απόκλιση αντιστοίχισης χρώματος): < 5 (SDCM < 3 προαιρετικό) |
|
UGR (4H, 8H) : 24,9 (Χρονοδιάγραμμα)
23.4 (μήκους)
|
| Γωνία δέσμης: 120°. 280°. 360° Προαιρετικά. |
| Μέσος ωφέλιμος χρόνος ζωής των φωτιστικών: 63.000 ώρες (L80B10) |
| Διατήρηση φωτεινής ακτινοβολίας σε e.o.l. > 70% |
| Φωτεινή απόδοση: 130LPW (PROLine) |
| Διάστημα 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Κατηγορία ισχύος: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm μέγιστο 5,460lm 5,200lm 7,800lm μέγιστο 8,060lm |
Παραδοθέντα λουμέντα
@ 5000K, CRl> 80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Μέγιστο 6.720lm 6.400lm 9.600lm Μέγιστο 9.920lm |
| Κατάσταση λειτουργίας |
| Θερμοκρασία / υγρασία λειτουργίας: -20~ +60°C (-4°F~ 140°F) / 5~85% RH, μη συμπυκνωμένη |
| Θέρμανση / υγρασία αποθήκευσης: -40~+80°C (-40°F~176°F) / 5~85% RH, μη συμπυκνωμένη |
| Μέσος ωφέλιμος χρόνος LED L90B10: ≥0.96 |
| Καθορισμένη ονομαστική διάρκεια ζωής (Tp < 70°C): Μέχρι 100.000 ώρες |
| Οδηγός MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Ανθεκτικότητα σε δονήσεις: 10~500Hz,5G 12min / 1cycle,περίοδος 72min.Κάθε ένα κατά μήκος των άξων X,Y,Z |
| Ακουστικός θόρυβος: < 25dB (30 cm απόσταση, κανονική λειτουργία) |
| Εγγύηση: 5 έτη (προεκτάσιμη έως 7 έτη) |
| Πιστοποιητικά |
| Παγκόσμιο Πιστοποιητικό: ENEC. CE. RoHS. D-Mark. KEMA-KEUR, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Οδηγίες ασφαλείας: EN 60598-1 |
| Οδηγίες EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Άλλες οδηγίες: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Αντοχή φωτεινής ροής, Αντοχή ισχύος και Αντοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl> 80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για την σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Οι πιο πρόσφατες πληροφορίες για το προϊόν και οι γενικοί όροι εγγύησης είναι διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις δυνάμεις για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της ενσωμάτωσης LED.
* Οι παραμέτροι στο δελτίο δεδομένων παρέχονται για Ta=25°C, με βάση 4000K/80Ra, 10% μεγαλύτερη απόδοση με 70Ra

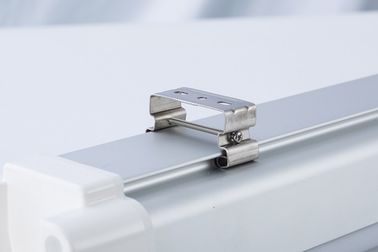

Εγκαταστάθηκε στην οροφή:
Στρίψτε την βίδα στο ταβάνι, τοποθετήστε το κλιπ στο ταβάνι με μια βίδα, πιέστε το φωτιστικό με το χέρι.
Αναστολή:
Κάντε κλικ στο φωτιστικό με το χέρι σφιχτά, και Φτιάξτε το γάντζο τοποθέτησης στο ταβάνι, εγκαταστήστε
Στη συνέχεια, ρυθμίστε το μήκος των κιτ αναστολής.
Εναλλακτικές συσκευές:
Στρίψτε την τρύπα στο ταβάνι, κάντε κλικ στο φωτιστικό με κλιπ, περιστρέψτε τη γωνία κατά την ανάγκη.
Μαγνητική τοποθέτηση:
Πάρτε τα 2PCS κλιπ με μαγνητικούς δακτυλίους Κάντε κλικ στο φωτιστικό με μαγνητικούς κλιπ Φροντίστε το φωτιστικό σε μεταλλικό ((Fe, Ni, Co) ή
Με το χέρι σφιχτά, η επιφάνεια των αντικειμένων του κράματος όπως απαιτείται.
Συνδεσιμότητα:
| Διάμετρος/mmΕσωτερικό κουτί Εξωτερικό κουτί QTY/CTN Μονάδα N.W G.W/Κουτί |
| 600 730x100x95mm 745x315x300mm 9PCS 1.3Kg 12.9Kg |
| 1200 1330x100x95mm 1345x315x300mm 9PCS 1.9Kg 19.4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9PCS 2.5Kg 25.6Kg |
Παρακαλούμε διαβάστε όλες τις οδηγίες που ακολουθούν πριν από την εγκατάσταση:
* Για να αποφευχθεί το ηλεκτροπληξία, φροντίστε να απενεργοποιηθεί η παροχή ενέργειας πριν από την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργεί από ειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον εθνικό ηλεκτρικό κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Ξεπακετάρετε και εξετάστε προσεκτικά τον φακό, αναφέρετε τυχόν βλάβη και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Αν η λάμπα είναι κατεστραμμένη, μην την χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο των φωτιστικών LED,εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημιεξωτερικό ουδέτερο περιβάλλονΕν τω μεταξύ η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κλπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση του κατασκευαστή.Αν συμβεί κάποια λάθος εφαρμογή, η πολιτική εγγύησης δεν εγγυάται πλέον.
*ΕπαγγελματίαςΟμάδα:>15 χρόνια εμπειρίας, δικό εργοστάσιο, >10 ομάδα μηχανικών, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC, παρέχουν τόσο ποιοτικά προϊόντα όσο και υπηρεσίες.
* Πιστή μάρκα:Αποτελείται από ένα μεγάλο αριθμό εταιρειών που δραστηριοποιούνται σε διάφορες χώρες.
*Παροχή προσομοίωσης DIALux:Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος, κλπ, η ομάδα μηχανικών μας θα κάνει προσομοίωση σύμφωνα με την απαίτησή σας και να σας συστήσει το καλύτερο προϊόν.
*Όλα τα φωτιστικά LED μας συμμορφώνονται με το πρότυπο CE, RoHS.Η ΕΤΕπ, το ENEC, το VDE, το SAA, το C-Tick, το LM79, το LM80 αναφέρονται για τα κορυφαία προϊόντα.
