* LED υψηλής φωτεινότητας SAN'AN SMD2835, TRIDONIC/ non-SELV High PF χωρίς τρεμόπαιγμα Προαιρετική ρύθμιση ισχύος διακόπτη DIP Driver;;
* Έτοιμο για αισθητήρα κίνησης & έκτακτης ανάγκης, Plug & Play Αισθητήρας & Έκτακτης ανάγκης.

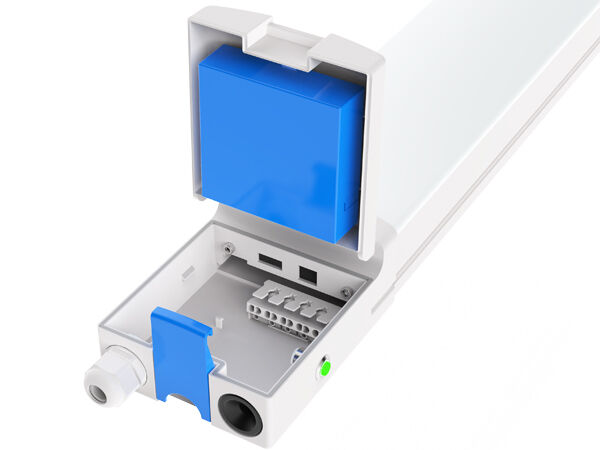

* Σχεδιασμός πόρπης Τελικό καπάκι, γρήγορο και βολικό άνοιγμα και επανακλείδωμα για καλωδίωση, βελτιώνει σημαντικά την απόδοση και εξοικονομεί κόστος εργασίας.
* Προστασία IP65 / IK10;
* γωνία δέσμης 120°;
*Μονή ή διπλή καλωδίωση με δυνατότητα σύνδεσης Προαιρετικά.
* Πολλαπλές Εγκαταστάσεις: Ανάρτηση, Τοποθέτηση στον τοίχο.
* Διάφορος έξυπνος έλεγχος: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης.
* 3 CCT προαιρετικό (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Μονοφασικό (L/N/E) ή Τριφασικό (L1/L2/L3/N/FG) Προαιρετικό.
* Χωρίς υπεριώδη ακτινοβολία ή IR και εντελώς χωρίς υδράργυρο.
* L80/B10 @ 61.000h;
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Πρόγραμμα οδήγησης: / TRIDONIC /BOKE Πρόγραμμα οδήγησης Non-SELV με τεχνολογία DIP προαιρετικά.
> 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> Δυνατότητα εναλλαγής DIP ;
> Χειριστήρια και ρύθμιση φωτεινότητας: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης.
> Εγκατάσταση: Τοποθέτηση οροφής | Αναστολή | Περιστρεφόμενο τοίχο.
> Αντικατάσταση φθορισμού NCF.
> Εργαστήρια και αποθήκη.
> Γκαράζ και χώροι στάθμευσης.
> Αθλητικές εγκαταστάσεις.
> Διάδρομος/Γκαλερί/Διάδρομος.
> Εξωτερικές και εσωτερικές τοποθεσίες.
| Μήκος/mm Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mmΜέγεθος C / mm |
| 600 2ft/605 620 10254 |
| 1200 4ft/1205 1220102 54 |
| 1500 5ft/1505 1520102 54 |
| Γενικό Σύστημα |
| Υλικό περιβλήματος: Εξωθημένος υπολογιστής σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, φίλτρο UV υπό όρους (IK10) |
| Υλικό Diffuser: Εξωθημένο PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, φίλτρο UV υπό όρους (IK10) |
| Χρώμα περιβλήματος: Λευκό (RAL9016), Άλλα χρώματα προαιρετικά |
| Φλάντζες στεγανοποίησης: Αφρός σιλικόνης |
Θερμική διάχυση LED: Μέσω σώματος φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση συναγωγής
εξασφάλιση θερμικής επαφής με τις μονάδες LED μέσω μιας πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Αντισυμπύκνωση: Βαλβίδα εξισορρόπησης πίεσης για να διασφαλιστεί η απελευθέρωση υγρασίας, η αποφυγή συμπύκνωσης και η διατήρηση της στεγανότητας IP του φωτιστικού |
| Φινίρισμα: Ψεκάζεται ηλεκτροστατικά και εξαχνώνεται στο φούρνο. Ανθεκτικό στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 2 - 8 μέτρα |
| Συντήρηση: Τελικό καπάκι γρήγορου κουμπώματος για εύκολη εγκατάσταση |
| Πρόγραμμα οδήγησης: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος ρύθμισης φωτισμού: ON-OFF | 1-10V dimming | DALI-2 | Πλέγμα | Zigbee | Casambi |
| IP (Κατάταξη προστασίας εισόδου): IP65 |
| IK (Impact Resistance): IK10 |
| Κατηγορία προστασίας: Κατηγορία Ⅰ |
| Καλώδιο λάμψης: 850°C (κάτω των 30 δευτ.) |
| Στυπιοθλίπτη καλωδίου: M20 στυπιοθλίπτη καλωδίου (νάιλον) |
| Εγκατάσταση: Τοποθέτηση οροφής | Αναστολή | Περιστρεφόμενο τοίχο |
| Έξυπνη Λειτουργία: Αισθητήρας PIR | Αισθητήρας μικροκυμάτων | Επείγον |
| Ηλεκτρολογικό Σύστημα |
| Διαμπερής καλωδίωση: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | Καλώδια 5*2,5mm2 για επιλογή |
| Κύρια τάση: 220~240VAC/50/60Hz, 180-264VDC |
| Συντελεστής ισχύος (PF): ≥0,96 |
| Ολική Αρμονική Παραμόρφωση (THD): ＜10% |
| Τύπος εξόδου: Μη SELV (μη απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: ＜1% |
| Στροβοσκοπικό μέτρο ορατότητας (SVM): ＜0.4 |
| Αντιληπτικότητα Στροβοσκοπικών Επιδράσεων (Pst): ＜1 |
| Σύνδεση τερματικού: Τελικό καπάκι γρήγορου κουμπώματος για εύκολη εγκατάσταση, συρόμενος δίσκος γραναζιών για εύκολη αντικατάσταση και συντήρηση προαιρετικά |
| Φωτιστικά Power B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Μονάδα μέσω διακόπτες κυκλώματος LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Σύστημα Φωτομετρίας |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη θερμοκρασία χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης απόδοσης χρωμάτων): >80Ra για τυπικό (>90Ra για υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται του κινδύνου) |
| EEC (Τάξη ενεργειακής απόδοσης): A++ |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H) : 24,9 (Σταυρός)
23.4 (Διαμήκης)
|
| Γωνία δέσμης: 120° |
| Μέση ωφέλιμη διάρκεια ζωής φωτιστικού: 61.000 ώρες (L80B10) |
| Συντήρηση Lumen σε eol >70% |
| Φωτεινή αποτελεσματικότητα: 130LPW (PROLine) | 160LPW (PRIMELline) Προαιρετικό |
| Μήκος 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Ονομαστική ισχύς: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Μέγ. 5.460lm 5.200lm 7.800lm Μέγ. 8.060 λμ |
Παραδόθηκαν Lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Μέγ. 6.720lm 6.400lm 9.600lm Μέγ. 9.920 λμ |
| Κατάσταση Λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία αποθήκευσης: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέσος Χρήσιμος Χρόνος LED L90B10: ≥0,96 |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃): Έως 100.000 H |
| Πρόγραμμα οδήγησης MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό σε κραδασμούς: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72 λεπτά. Καθένα κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30 cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (επεκτάσιμη έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο Πιστοποιητικό: ENEC | CE | RoHS | Σήμα D | KEMA-KEUR Εισηγμένη, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, Ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτισμού, η κατανομή της έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά νόρμα EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης που διατίθενται στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες υποδεικνύονται στο φύλλο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της δέσμευσης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, απόδοση 10% υψηλότερη με 70Ra
Συνδέσιμη σύνδεση:
| Μήκος/mmΕσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο QTY”/Μονάδα CTN NW GW/Χαρτοκιβώτιο |
| 600 670x106x65mm 685x333x220mm 9ΤΕΜ 1,6Kg 16,9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9ΤΕΜ 2,4Kg 23,9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9ΤΕΜ 3,4Kg 33,6Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκαθίσταται και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρολογικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιά και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος υπέστη ζημιά κατά τη μεταφορά.
* Εάν η λάμπα είναι κατεστραμμένη, μην τη χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικούς ή ημιυπαίθριους ουδέτερους χώρους. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε αυστηρή περιβαλλοντική εφαρμογή, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
*Επαγγελματίαςομάδα:>15 χρόνια εμπειρία, δικό του εργοστάσιο, > 10 ομάδα μηχανικών, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC, παρέχουν προϊόντα και υπηρεσίες καλής ποιότητας.
* Αξιόπιστη μάρκα:Δημιούργησε σταθερή και μακροπρόθεσμη συνεργασία με τους πελάτες της Ευρώπης, κέρδισε υψηλό βραβείο και εμπιστοσύνη και διαθέτει αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση.
*Παρέχετε προσομοίωση DIALux:Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος κ.λπ., η ομάδα μηχανικών μας θα κάνει προσομοίωση σύμφωνα με τις απαιτήσεις σας και θα σας προτείνει το καλύτερο προϊόν.
*Όλα τα φωτιστικά μας LED συμμορφώνονται με το πρότυπο CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 που αναφέρονται για τα κορυφαία προϊόντα.
