* ADC12 Χυτό Αλουμίνιο, Ολοκληρωμένη Χύτευση, Εξαιρετική Θερμική Αγωγιμότητα;
* Υψηλής Φωτεινότητας SMD2835 LED SAN'AN / LUMILEDS, Οδηγός Ανάπτυξης DUALRAYS ή Οδηγός SOSEN / Προαιρετικός;
* Προστασία IP65 / IK08;
* Προαιρετική γωνία δέσμης 60°/90°/120°;
* Ανθεκτικό στη διάβρωση φινίρισμα με ηλεκτροστατική βαφή;
* Πολλαπλές Εγκαταστάσεις: Ανάρτηση με βρόχο, Εντοιχισμένη οροφή, Εντοιχισμένη τοίχο;

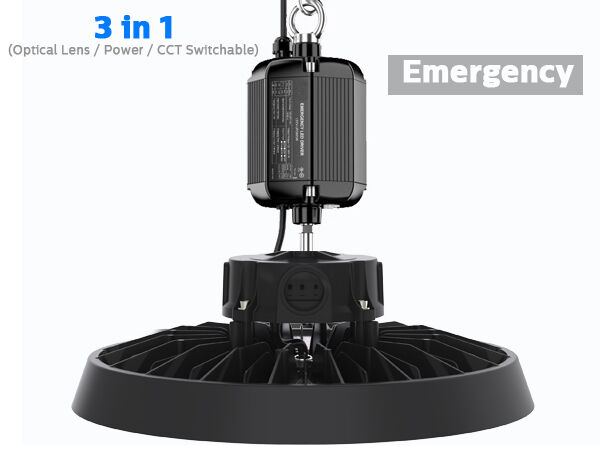

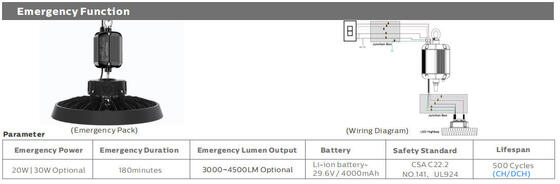

* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
* 3 επιλογές CCT (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

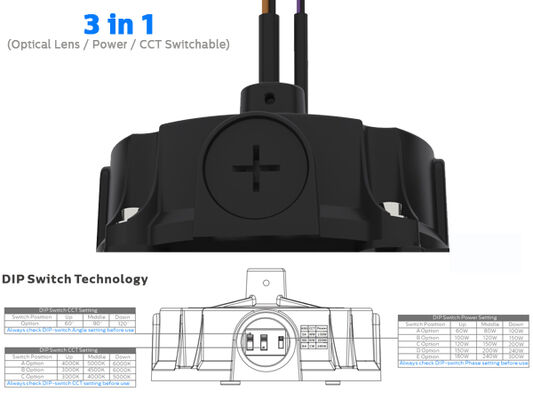

* Ρυθμιζόμενη ισχύς με DIP Switch ως στάνταρ (100%-80%-60%);
* Προαιρετικός ρυθμιζόμενος οπτικός φακός με DIP Switch (60°/90°/110°) (Έκδοση PROLine 200W);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 65.000 ώρες;
* Υποστηρίζεται προσαρμογή για ειδικά έργα;
Επιλογές:
> Οδηγός: Meanwell//SOSEN.
> 3 επιλογές CCT;
> Ρυθμιζόμενη ισχύς με DIP Switch (100%-80%-60%);
> Προαιρετικός ρυθμιζόμενος οπτικός φακός με DIP Switch (60°/90°/110°) (Έκδοση PROLine 200W)
> Έλεγχοι και Ρύθμιση φωτεινότητας: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. Στήριξη σωλήνα.
> Εγκατάσταση: Ανάρτηση με βρόχο, Εντοιχισμένη οροφή, Εντοιχισμένη τοίχο;
> Αντικατάσταση παραδοσιακών πηγών φωτός HID ή MH;
> Αίθουσες εργοστασίων και χώροι παραγωγής;
> Αποθήκες και κέντρα logistics;
> Καταστήματα υλικών και υπερμάρκετ;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων,

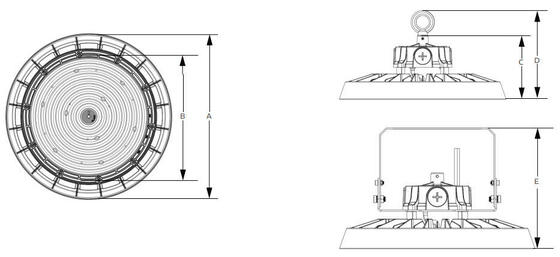

| Ισχύς/W Μέγεθος Α / mm Μέγεθος Β / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος Ε / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Χυτό αλουμίνιο ADC12 υψηλής πίεσης EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706, ηλεκτροστατική βαφή |
| Υλικό διαχυτή: Εν injected PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά: Αφρός σιλικόνης |
Θερμική διάχυση LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση με συναγωγή
εξασφάλιση θερμικής επαφής με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτική φακού, ανακλαστήρας PC/αλουμινίου προαιρετικός |
| Φινίρισμα: Ηλεκτροστατική βαφή πολυεστερικής πούδρας, ψεκασμένη ηλεκτροστατικά και υποβληθείσα σε φούρνο, ανθεκτική στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη αντικαταστάσιμο, οδηγός αντικαταστάσιμος |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω DIP switch, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος ρύθμισης φωτεινότητας: ON-OFF | Ρύθμιση φωτεινότητας 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός Προστασίας από Εισχώρηση): IP65 |
| IK (Αντοχή σε Κρούση): IK08 |
| Κλάση Προστασίας: Κλάση Ι |
| Πυράντοχο σύρμα: 750°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Ανάρτηση με βρόχο | Στήριξη με βραχίονα |

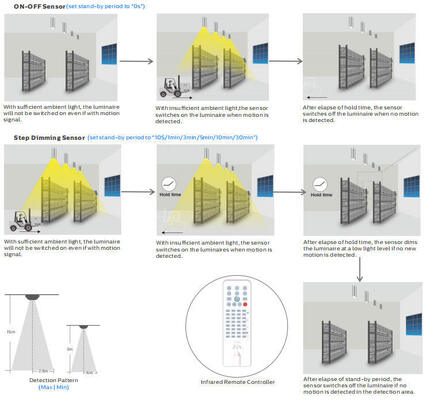

| Έξυπνη λειτουργία: Αισθητήρας PIR με κατώφλι φωτεινότητας ημέρας | Αισθητήρας μικροκυμάτων με κατώφλι φωτεινότητας ημέρας ή συγκομιδή φωτός ημέρας | Έκτακτη Ανάγκη |
| Λόγος εκπομπής φωτός προς τα πάνω: ULOR 0 |
| Λόγος εκπομπής φωτός προς τα κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0.3m 3*1.0mm2 ως στάνταρ, μέγιστο 3x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας, ελεύθερα άκρα καλωδίου, προσαρμοσμένο μήκος καλωδίου με βύσμα EU/AU/US για επιλογή |
| Κύρια Τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής Ισχύος (PF): ≥0.97 |
| Συνολική Αρμονική Παραμόρφωση (THD): <20% |
| Προστασία από Υπέρταση: DM: 6kV, CM: 6kV, Κριτήριο Β |
SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA προστατευτικό υπέρτασης. Σειριακή σύνδεση με θερμοασφάλεια
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του |
| Τύπος εξόδου: Μη-SELV (μη-απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: <1% Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) <1 |
| Μέτρο Στροβοσκοπικής Ορατότητας (SVM): <0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): <1 |
| Φωτιστικά Ισχύς B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω Διακοπτών LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT προαιρετικό (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης Απόδοσης Χρώματος): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| EEC (Κλάση Ενεργειακής Απόδοσης): A++ |
| SDCM (Τυπική Απόκλιση Χρωματικής Αντιστοίχισης): <5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H) : 33.9 (Εγκάρσιο)
33.9 (Διαμήκες)
|

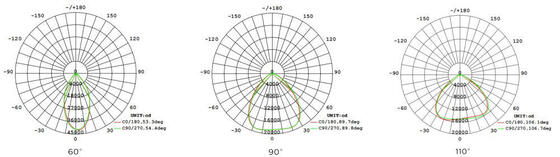

| Γωνία δέσμης: 60° | 90° | 120° Προαιρετικό |
| Μέση Χρήσιμη Διάρκεια Φωτιστικού: 65.000 ώρες (L80B10) |
| Διατήρηση αυλού στο τέλος ζωής >70% |
| Φωτεινή Απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική Ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Μέγιστο 15.000lm Μέγιστο 22.500lm Μέγιστο 30.000lm Μέγιστο 36.000lm Μέγιστο 45.000lm |
|
Παραδοθέντες Αυλοί
@ 5000K, CRl>80 (PRIME) Μέγιστο 17.000lm Μέγιστο 25.500lm Μέγιστο 34.000lm Μέγιστο 40.800lm Μέγιστο 51.000lm
|
| (ULTRA) Μέγιστο 19.000lm Μέγιστο 28.500lm Μέγιστο 38.000lm Μέγιστο 45.600lm Μέγιστο 57.000lm |
| Συνθήκες Λειτουργίας |
| Θερμοκρασία/Υγρασία Λειτουργίας: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία/Υγρασία Αποθήκευσης: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Χρόνος Ζωής LED L80B10: ≥100.000H |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp <70°C): Έως 100.000H |
| MTBF Οδηγού: 198.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε δονήσεις: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε κατά μήκος των αξόνων X, Y, Z |
| Ακουστικός Θόρυβος: <25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Έτη (Επεκτάσιμη έως 7 έτη) |
| Πιστοποιήσεις |
| Παγκόσμια Πιστοποίηση: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτός, η κατανομή έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχείς για μεμονωμένους δείκτες αναφέρονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης των LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra

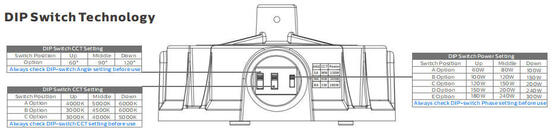

1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον διακόπτη συρόμενο με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.

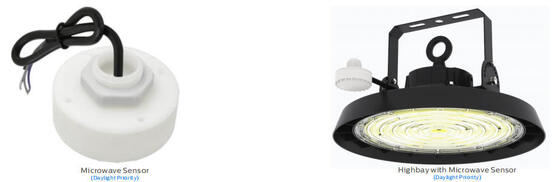

Αφαιρέστε τον βραχίονα από την εγκατάσταση Στερεώστε τον βραχίονα στο highbay με κατσαβίδι, Ολοκληρώθηκε.
πλευρά του βραχίονα, και καλωδίωση 3 καλωδίων στον οδηγό. συνδέστε τον αισθητήρα μικροκυμάτων στην άλλη
συσκευασία.
Απενεργοποιήστε την τροφοδοσία, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με οδηγό με δυνατότητα ρύθμισης φωτεινότητας)
1. Συμβατό με ρύθμιση φωτεινότητας 0-10V.
2. Συνδέστε τα καλώδια όπως στο παραπάνω διάγραμμα.

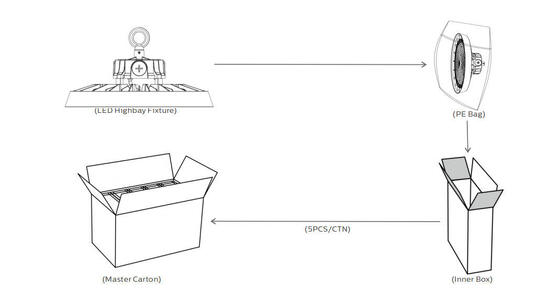

| Ισχύς/W Εσωτερικό Κουτί Εξωτερικό Καρτόνι ΠΟΣΟΤΗΤΑ/CTN Καθαρό Βάρος Μονάδας Μεικτό Βάρος/Καρτόνι |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Παρακαλούμε διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη πριν την εγκατάσταση.
* Το φωτιστικό πρέπει να εγκατασταθεί και να λειτουργεί από εξουσιοδοτημένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά το φωτιστικό, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν το φωτιστικό έχει υποστεί ζημιά, μην το χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο για φωτιστικά LED, η DUALRAYS δηλώνει επίσημα ότι η σειρά προϊόντων DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε αυστηρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε λανθασμένη εφαρμογή, η πολιτική εγγύησης δεν θα ισχύει πλέον.
* Επαγγελματική ομάδα: >15 χρόνια εμπειρίας, δικό μας εργοστάσιο, >10 μηχανικοί, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης ποιότητας, παρέχουμε τόσο καλά ποιοτικά προϊόντα όσο και υπηρεσίες;
* Αξιόπιστη μάρκα: Σταθερή και μακροχρόνια συνεργασία με πελάτες από την Ευρώπη, λάβαμε υψηλούς επαίνους και εμπιστοσύνη, και έχουμε αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση;
* Παροχή προσομοίωσης DIALux: Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος κ.λπ., η ομάδα μηχανικών μας θα κάνει προσομοίωση σύμφωνα με τις απαιτήσεις σας και θα σας προτείνει το καλύτερο προϊόν;
* Όλα τα φωτιστικά LED μας συμμορφώνονται με τα πρότυπα CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 εισηγμένα για τα κορυφαία προϊόντα.
