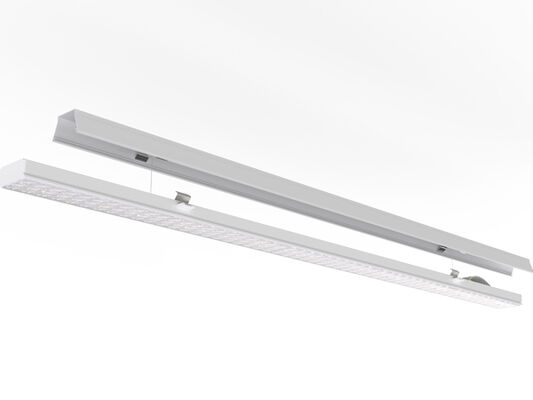

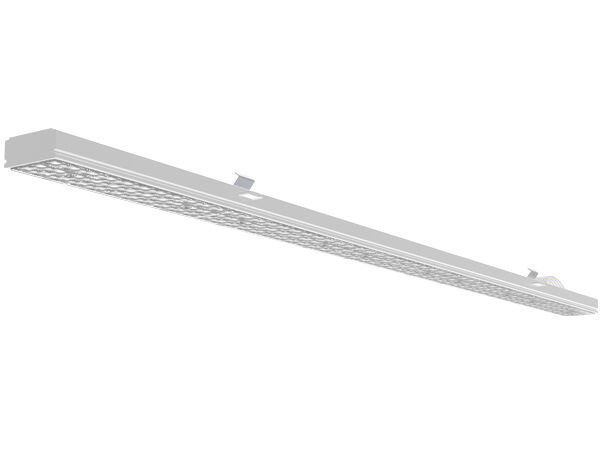

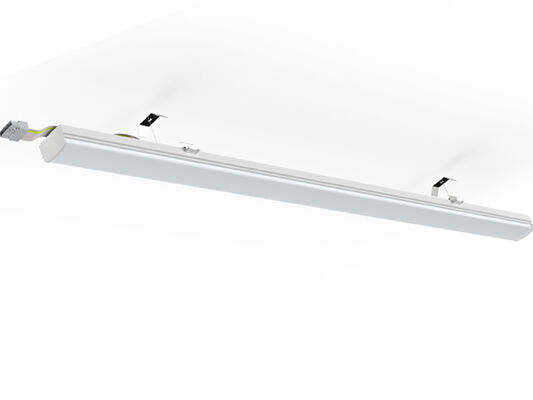

Η μονάδα φωτισμού LED Click-fast 75W DIP Switchable Universal LED Linear Retrofit Light Module λειτουργεί με σχεδόν όλα τα συστήματα σιδηροτροχιών που έχουν εγκατασταθεί τα τελευταία 25 χρόνια, ιδανική λύση ανακατασκευής για την αντικατάσταση των παλιών φθορισμών 2 x36w, 1 x58w και 2 x58w T5/T8 με και χωρίς ανακλαστήρες

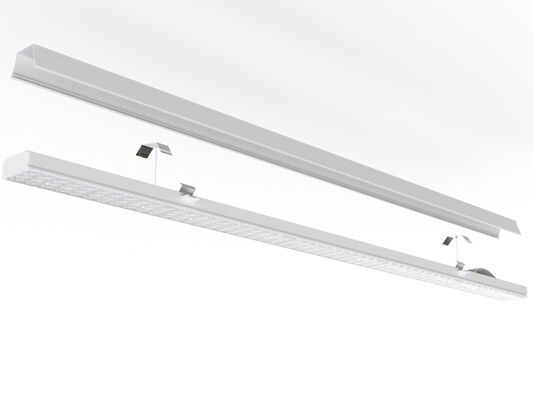

Η μονάδα ανακατασκευής γραμμικού φωτισμού RM5 έχει αναπτυχθεί για την αντικατάσταση υπαρχόντων φωτιστικών φθορισμού T5/T8 σε συστήματα σιδηροτροχιών.

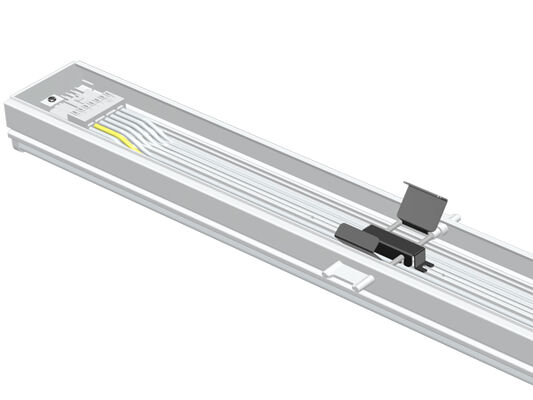

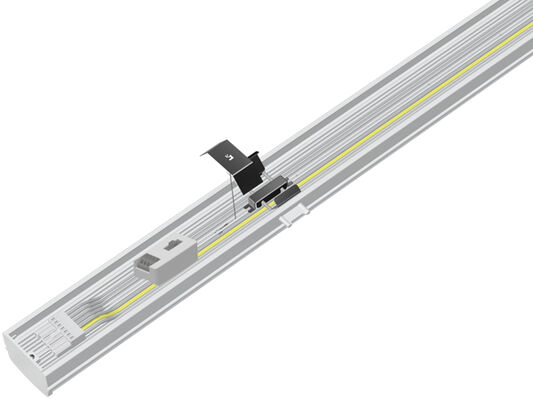

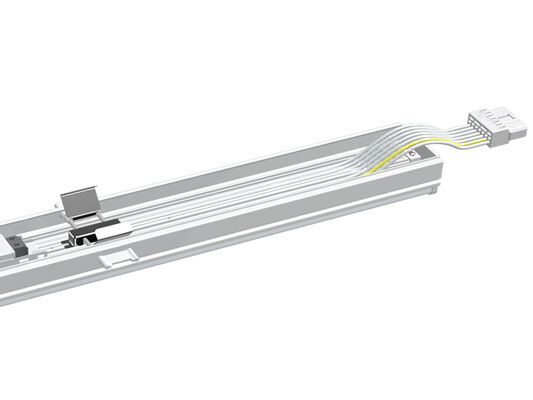

Για τα συμβατικά φωτιστικά φθορισμού, τα αρχικά καλώδια στη σιδηροτροχιά μπορούν να κουμπώσουν, και το καλώδιο σύνδεσης είναι σχεδιασμένο μέσα στη μονάδα μέσω συνδετήρων WAGO.
συνδετήρων.
Λειτουργεί με σχεδόν όλα τα συστήματα σιδηροτροχιών που έχουν εγκατασταθεί τα τελευταία 25 χρόνια, ιδανική λύση ανακατασκευής για την αντικατάσταση των παλιών φθορισμών 2 x36w, 1 x58w και 2 x58w T5/T8 με και χωρίς ανακλαστήρες.

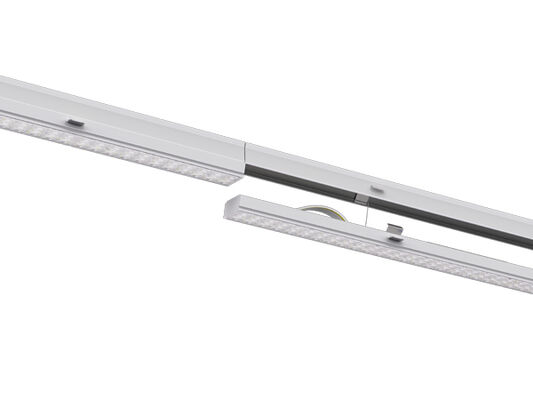

Γρήγορη εγκατάσταση, εύκολη αντικατάσταση με το υπάρχον σύστημα σιδηροτροχιάς χωρίς εργαλεία εντός 40 δευτερολέπτων.
Δεν απαιτούνται φυσικές τροποποιήσεις στο υπάρχον σύστημα σιδηροτροχιάς, απλώς σύνδεση και λειτουργία
Βασικά Χαρακτηριστικά & Προδιαγραφές
- Υψηλής Φωτεινότητας SMD2835 LEDs 0.5W 75LM TRIDONIC/PHILIPS/BOKE Driver με DIP Switchable;
- Συμβατό με 95% Κορυφαία Συστήματα Σιδηροτροχιών που έχουν Εγκατασταθεί τα Τελευταία 25 Χρόνια;
- Ιδανική Λύση Ανακατασκευής για την Αντικατάσταση Υπαρχόντων Φθορισμών 2x36W, 1x58W και 2x58W T5/T8 ή Λαμπτήρων LED με και χωρίς Ανακλαστήρες;
- 30/60/90/110/Διπλά 25/25L/25R, 120 (με κάλυμμα PC) Οπτικές Προαιρετικές;
- Προστασία IP40/IK08;
- Δεν απαιτούνται Φυσικές Τροποποιήσεις στο Υπάρχον Σύστημα Σιδηροτροχιάς;
- Προστατευτική Αλυσίδα Κρατήθηκε για Εξοικονόμηση Κόστους Εργασίας και Διπλή Διασφάλιση Ασφάλειας;
- Διάφοροι Έξυπνοι Έλεγχοι: 1-10V, DALI, Αισθητήρας Κίνησης, Αισθητήρας Φωτός Ημέρας, Zigbee και Έκτακτη Ανάγκη;
- Μονοφασικό (L/N/E) ή Τριφασικό (L1/L2/L3/N/FG) Προαιρετικό;
- Διάρκεια ζωής L80/B10 @ 58.000 ώρες;
- Διαθέσιμη προσαρμογή για ειδικά έργα;
Διαθέσιμες Επιλογές
- Driver: TRIDONIC / PHILIPS / BOKE Μη-SELV driver
- Έλεγχοι και Ρύθμιση Φωτεινότητας: 1-10V, DALI, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη
- Γωνίες δέσμης: 30/60/90/110/Διπλά 25/25L/25R, 120 (με κάλυμμα PC) Οπτικές Προαιρετικές
- Μονοφασικό (L/N/E) ή Τριφασικό (L1/L2/L3/N/FG) Προαιρετικό;

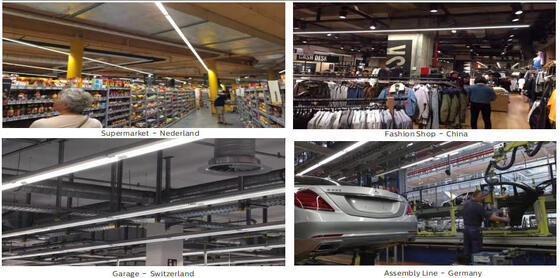

Προτεινόμενες Εφαρμογές
- Μεγάλα Καταστήματα Λιανικής;
- Βιομηχανικοί Χώροι;
- Χώροι Αποθήκευσης;
- Εργοστασιακοί Χώροι ;
- Άλλες Ημι-βιομηχανικές Εφαρμογές;
Τεχνικές Προδιαγραφές
Γενικό Σύστημα
| Υλικό Περιβλήματος |
Εξωθημένο αλουμίνιο σύμφωνα με το πρότυπο EN755 |

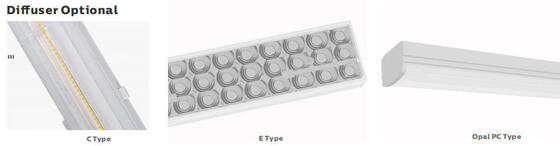

| Υλικό Διαχυτή |
Εξωθημένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, φίλτρο UV υπό προϋπόθεση (IK10) |
| Χρώμα Περιβλήματος |
Λευκό (RAL9016), Άλλα χρώματα προαιρετικά |
| Ομαδικός Έλεγχος |
Προαιρετική εναλλαγή 3 φάσεων, L1 /L2 /L3 μπορούν να αλλάξουν με DIP Switch |
| Θερμική Διάχυση LED |
Μέσω σώματος φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση συναγωγής που εξασφαλίζει θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Τύπος λαμπτήρα |
Αντικαταστάσιμο LED |
| Έξοδος Φωτός |
Άμεση |
| Προτεινόμενο Ύψος Τοποθέτησης |
2 - 12 μέτρα |
| Συντήρηση |
Driver / Φακός Ανοιχτό / Κλειστό με βίδα |
| Driver |
Σταθερό ρεύμα με ρυθμιζόμενη ισχύ μέσω DIP switch, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος Ρύθμισης Φωτεινότητας |
ON-OFF | Ρύθμιση 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Βαθμολογία IP |
IP40 |
| Βαθμολογία IK |
IK08 |
| Κλάση Προστασίας |
Κλάση I |
| Πυράντοχο Καλώδιο |
850°C (Κάτω από 30 δευτερόλεπτα) |
| Είσοδος Καλωδίου |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Μέγιστη διατομή 4.0mm2) |
| Εγκατάσταση |
Άμεση Αντικατάσταση |
| Έξυπνη Λειτουργία |

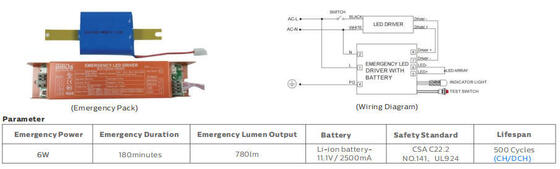

Έκτακτη Ανάγκη |
Ηλεκτρικό Σύστημα
| Διαμπερής καλωδίωση |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας ως στάνταρ |
| Κύρια Τάση |
220~240VAC/ 50/60Hz, 180-264VDC |
| Συντελεστής Ισχύος (PF) |
≥0.93 |
| Ολική Αρμονική Παραμόρφωση (THD) |
＜10% |
| Τύπος Εξόδου |
Μη-SELV (μη-απομονωμένο) |
| Συντελεστής Τρεμοπαίγματος |
＜1% |
| Μέτρο Ορατότητας Στροβοσκοπικού Φαινομένου (SVM) |
＜0.4 |
| Αντιληπτότητα Στροβοσκοπικών Φαινομένων (Pst) |
＜1 |
| Σύνδεση Ακροδέκτη |
Περιλαμβάνεται καλωδίωση διαμπερούς σύνδεσης, σύνδεσμος WAGO 5/7 πόλων |
| Ισχύς Φωτιστικών |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Φωτομετρικό Σύστημα
| LEDs |
SMD2835 (0.5W) |
| CCT (Συσχετισμένη Θερμοκρασία Χρώματος) |
Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT προαιρετικό (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης Απόδοσης Χρώματος) |
>80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια |
RG0 (εξαιρείται κινδύνου) |
| EEC (Κλάση Ενεργειακής Απόδοσης) |
A++ |
| SDCM (Τυπική Απόκλιση Αντιστοίχισης Χρώματος) |
＜5 (SDCM<3 Προαιρετικό) |
| UGR (4H, 8H) |
24.9 (Εγκάρσιο) 23.4 (Διαμήκες) |
| Γωνία Δέσμης |
30° | 60° | 90° | 120° | Ασύμμετρο 25° L | Ασύμμετρο 25° R | 25° Διπλό |
| Μέση Χρήσιμη Διάρκεια Ζωής Φωτιστικού |
100.000 ώρες (L80B10) |
| Διατήρηση Φωτεινής Ροής στο τέλος ζωής |
>70% |
| Φωτεινή Απόδοση |
160LPW (PROLine) Προαιρετικό |
| Προϊόν |
RM Γραμμική Μονάδα Ανακατασκευής LED |
| Ονομαστική Ισχύς |
75W DIP (25~75W) |
| Παραγόμενα Lumens @ 5000K, CRI>80 (PRO) |
Μέγιστο 12.000lm |
Συνθήκες Λειτουργίας
| Θερμοκρασία / Υγρασία Λειτουργίας |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία Αποθήκευσης |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Χρόνος Ζωής LED L90B10 |
≥0.96 |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp <70°C) |
Έως 100.000H |
| MTBF Driver |
500.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε Δονήσεις |
10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθετα κατά τους άξονες X,Y,Z |
| Ακουστικός Θόρυβος |
＜25dB (30cm απόσταση, Κανονική λειτουργία) |
| Εγγύηση |
5 Έτη (Επεκτάσιμη έως 7 έτη) |
Πιστοποιήσεις
| Παγκόσμιο Πιστοποιητικό |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRI>80.
* Δέσμη φωτός, κατανομή έντασης φωτός και απόδοση φωτός εξετάζονται σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες που αναγράφονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης των LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, βασισμένες σε 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra

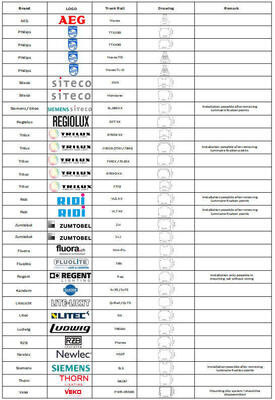

Λίστα Συμβατών Συστημάτων
Οδηγίες Εγκατάστασης & Ασφαλείας
- Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση
- Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργεί από εξουσιοδοτημένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες
- Αποσυσκευάστε και εξετάστε προσεκτικά τον λαμπτήρα, αναφέρετε τυχόν ζημιές και φυλάξτε όλα τα υλικά συσκευασίας εάν κάποιο μέρος έχει υποστεί ζημιά κατά τη μεταφορά
- Εάν ο λαμπτήρας είναι κατεστραμμένος, μην τον χρησιμοποιήσετε!
Δήλωση Κατασκευαστή
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, η DUALRAYS δηλώνει επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Linear Light (Linear Retrofit Module) επιτρέπεται να χρησιμοποιούνται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα. Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν θα ισχύει πλέον.
Δυνατότητες Εταιρείας
- Επαγγελματική Ομάδα:>15 χρόνια εμπειρίας, δικό μας εργοστάσιο, >10 ομάδα μηχανικών, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης ποιότητας
- Αξιόπιστη Μάρκα:Καθιερωμένη σταθερή μακροχρόνια συνεργασία με πελάτες από την Ευρώπη, αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση
- Προσομοίωση DIALux:Η ομάδα μηχανικών μας παρέχει υπηρεσίες προσομοίωσης βάσει των παραμέτρων της εφαρμογής σας
- Ποιοτικά Πρότυπα:Όλα τα φωτιστικά LED συμμορφώνονται με τα πρότυπα CE, RoHS με πιστοποιήσεις TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Πληροφορίες Αποστολής
Για μικρές παραγγελίες, συνιστάται η ταχεία αποστολή. Για μαζικές παραγγελίες, η θαλάσσια ή σιδηροδρομική αποστολή (προορισμός Ευρώπη) είναι η πιο οικονομική, αλλά διαρκεί περισσότερο. Για επείγουσες παραγγελίες, προτείνουμε αεροπορική μεταφορά στο αεροδρόμιο συν την παράδοση από τον συνεργάτη μας στην πόρτα σας.
Συχνές Ερωτήσεις
Ε1: Ποια είναι η εγγύηση για το φωτιστικό σωλήνα LED TB7;
ΑΠ: 5 χρόνια εγγύηση. Εάν προκύψουν προβλήματα ποιότητας από την πλευρά μας κατά τη διάρκεια αυτής της περιόδου, θα καλύψουμε τα έξοδα αποστολής και την αντικατάσταση.
Ε2: Ποιες μεθόδους πληρωμής αποδέχεστε;
ΑΠ: Δεχόμαστε πολλαπλές μεθόδους πληρωμής, συμπεριλαμβανομένων Western Union, PayPal, T/T, L/C. Η τυπική πληρωμή για μαζικές παραγγελίες είναι T/T: 30% προκαταβολή, 70% υπόλοιπο πριν την αποστολή. Οι τραπεζικές πληροφορίες παρέχονται στο PI.
Ε3: Τι είναι το CRI;
ΑΠ: Το CRI (Δείκτης Απόδοσης Χρώματος) υποδεικνύει πόσο ακριβώς εμφανίζονται τα χρώματα υπό το φως. Υψηλότερο CRI παρέχει καλύτερη ακρίβεια χρωμάτων με υψηλότερο κόστος. Το τυπικό CRI είναι >80Ra, με 90Ra διαθέσιμο με υψηλότερο κόστος.
Ε4: Μπορώ να αγοράσω μόνο το περίβλημα ξεχωριστά;
ΑΠ: Πουλάμε μόνο πλήρη φωτιστικά, αλλά διατίθενται επιλογές SKD/CKD (ημι-συναρμολογημένο/πλήρως αποσυναρμολογημένο).
Ε5: Υπάρχει φθηνό κόστος αποστολής για εισαγωγή στη χώρα μας;
ΑΠ: Για μικρές παραγγελίες, συνιστάται η ταχεία αποστολή. Για μαζικές παραγγελίες, η θαλάσσια ή σιδηροδρομική αποστολή (προορισμός Ευρώπη) είναι η πιο οικονομική. Για επείγουσες παραγγελίες, προτείνεται αεροπορική μεταφορά στο αεροδρόμιο συν υπηρεσία παράδοσης.
Ε6: Μπορούμε να λάβουμε υποστήριξη εάν έχουμε δική μας θέση στην αγορά;
ΑΠ: Παρακαλούμε ενημερώστε μας για τις λεπτομερείς απαιτήσεις της αγοράς σας. Θα συζητήσουμε και θα προτείνουμε χρήσιμες προτάσεις για να βρούμε την καλύτερη λύση για εσάς.
Ε7: Ποιες λειτουργίες ρύθμισης φωτεινότητας είναι διαθέσιμες;
ΑΠ: Διατίθενται DALI, PIR, 1-10V ρύθμιση φωτεινότητας. Ενσωματωμένος αισθητήρας φωτός ημέρας διαθέσιμος για επιλογές έξυπνου ελέγχου.
Ε8: Ποιες είναι οι εφαρμογές του φωτιστικού σωλήνα LED TB7;
ΑΠ: Οι εφαρμογές περιλαμβάνουν: Αντικατάσταση φθορισμού NCF; Εργοστάσια Επεξεργασίας Τροφίμων; Χημικές Εγκαταστάσεις; Αποθήκες Ζωοτροφών; Πλυντήρια Αυτοκινήτων; Εξωτερικοί & Εσωτερικοί Χώροι.
