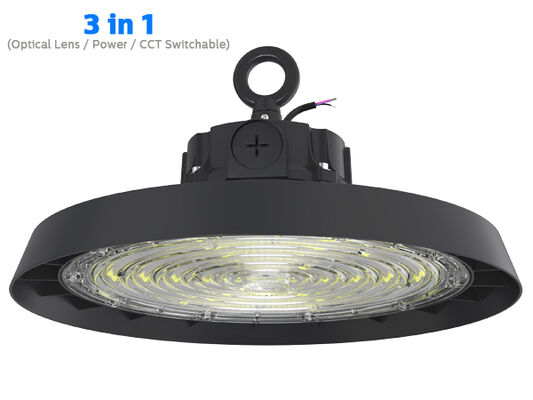

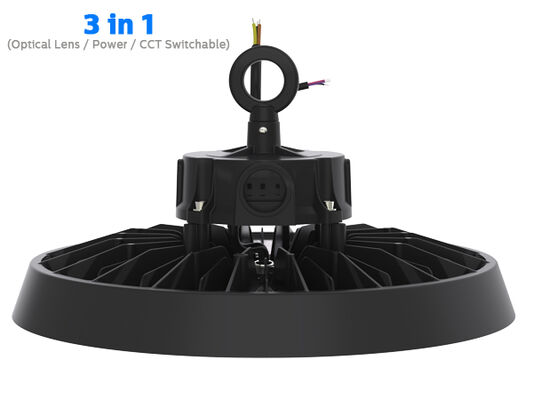

* ADC12 Die-castign Al, Ολοκληρωμένη χύτευση, Εξαιρετική θερμική αγωγιμότητα;
* SAN'AN / LUMILEDS LED SMD2835 υψηλής φωτεινότητας, οδηγός DUALRAYS Own-developed ή SOSEN / Driver Optional;
* Προστασία IP65 / IK08;
* 60°/90°/120° γωνία δέσμης προαιρετική;
* Ανθεκτικό στη διάβρωση φινίρισμα με επίστρωση πούδρας;
* Πολλαπλές εγκαταστάσεις: Κρεμαστό βρόχου, τοποθέτηση στην οροφή, τοποθέτηση στον τοίχο;

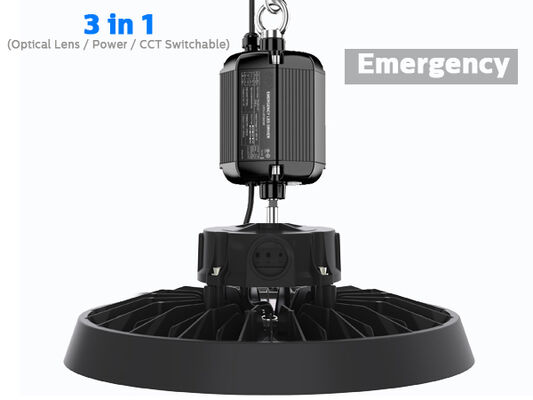

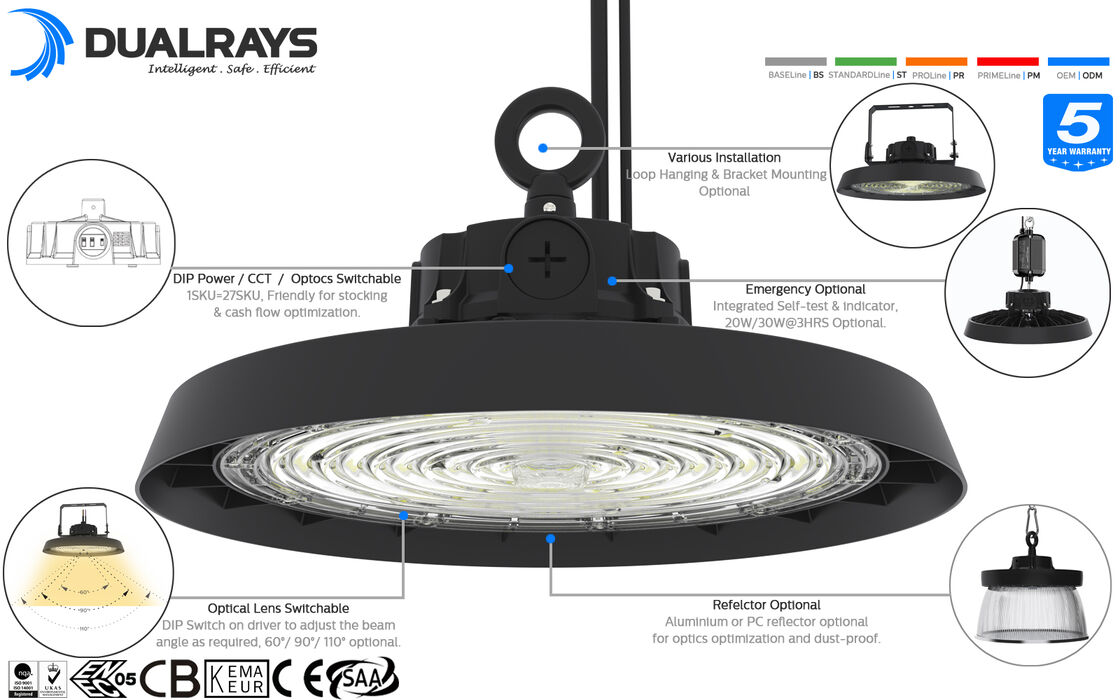

* Διάφοροι έξυπνοι έλεγχοι: 1-10V, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και Έκτακτης ανάγκης;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Διακόπτης DIP Power ως Standard (100%-80%-60%);

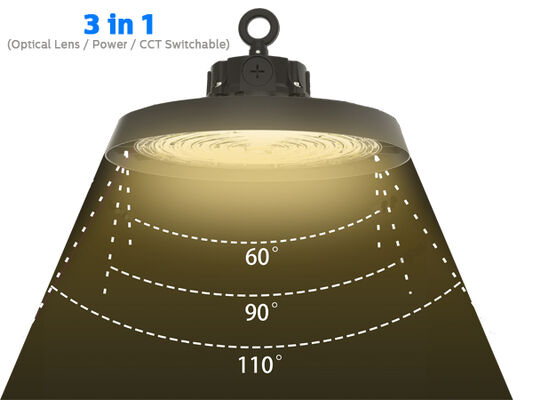

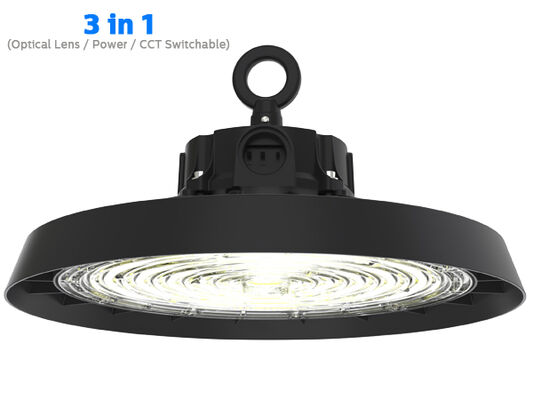

* Διακόπτης DIP Switchable Optical Lens (60°/90°/110°) Optional (Έκδοση 200W PROLine);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 65.000h;
* Προσαρμοσμένη υποστήριξη για ειδικά έργα;

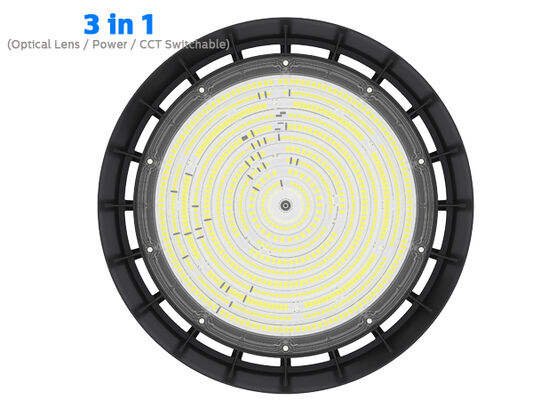

Επιλογές:
> Driver: Meanwell//SOSEN.
> 3 CCT προαιρετικά;
> Διακόπτης DIP Switchable Power (100%-80%-60%);
> Διακόπτης DIP Switchable Optical Lens (60°/90°/110°) Optional (Έκδοση 200W PROLine)
> Έλεγχοι και Dimming: 1-10V, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και Έκτακτης ανάγκης;
> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. τοποθέτηση σωλήνα.
> Εγκατάσταση: Κρεμαστό βρόχου, τοποθέτηση στην οροφή, τοποθέτηση στον τοίχο;
> Αντικατάσταση για παραδοσιακή πηγή φωτός HID ή MH;

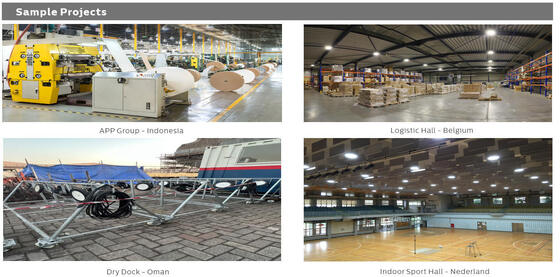

> Αίθουσες εργοστασίων και περιοχές παραγωγής;
> Αποθήκες και αίθουσες logistics;
> Καταστήματα υλικού και μεγακαταστήματα;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Παραδοσιακή αντικατάσταση λαμπτήρων;

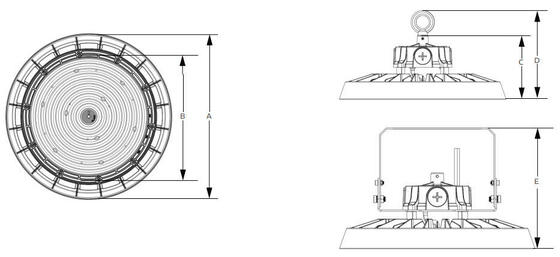

| Power/W Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Χυτό αλουμίνιο ADC12 υψηλής πίεσης EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με επίστρωση πούδρας |
| Υλικό διαχύτη: Εγχυμένο PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, υπό όρους φίλτρο UV (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανοποιητικά παρεμβύσματα: Αφρός σιλικόνης |
Απαγωγή θερμότητας LED: Μέσω του σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική απαγωγή μεταφοράς
εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Φακός οπτικής, PC/alu-ανακλαστήρας προαιρετικός |
| Φινίρισμα: Επίστρωση βαφής πολυεστέρα, ηλεκτροστατικά ψεκασμένη και εξάχνωση στον φούρνο, Ανθεκτική στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, οδηγός ανταλλάξιμος |
| Driver: Σταθερό ρεύμα με προαιρετική ισχύ ρυθμιζόμενη μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος Dimming: ON-OFF | 1-10V dimming | DALI-2 | Zigbee |
| IP (Βαθμός προστασίας εισόδου): IP65 |
| IK (Αντοχή σε κρούση): IK08 |
| Προστατευτική κλάση: Κλάση Ⅰ |
| Glow Wire: 750°C (Κάτω από 30s) |
| Cable Gland: Plastic M20x1.5 – IP68 | Plastic M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Κρεμαστό βρόχου | Τοποθέτηση βραχίονα |
| Έξυπνη λειτουργία: Αισθητήρας PIR με όριο φωτός ημέρας| Αισθητήρας μικροκυμάτων με όριο φωτός ημέρας ή συλλογή φωτός ημέρας| Έκτακτης ανάγκης |
| Αναλογία φωτεινής απόδοσης προς τα πάνω: ULOR 0 |
| Αναλογία φωτεινής απόδοσης προς τα κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0,3m 3*1,0mm2 ως βάση, μέγιστο 3x2,5mm2 + 2x1,5 mm2 καλώδιο dimming, ελεύθερα άκρα καλωδίων, καλώδιο προσαρμοσμένου μήκους με βύσμα EU/AU/US για επιλογή |
| Κύρια τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής ισχύος (PF): ≥0,97 |
| Συνολική αρμονική παραμόρφωση (THD): ＜20% |
| Προστασία υπέρτασης: DM: 6kV,CM: 6kV,Criterion B |
SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA παροδικός προστατευτής υπέρτασης. Σύνδεση σειράς με θερμική ασφάλεια
αποσυνδέτης για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του |
| Τύπος εξόδου: Non-SELV(μη απομονωμένο) |
| Flicker Factor: ＜1%Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) ＜1 |
| Μέτρο Στροβοσκοπικής Ορατότητας (SVM): ＜0,4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): ＜1 |
| Luminaires Power B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via LSS Circuit Breakers 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Σύστημα Φωτομετρίας |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη θερμοκρασία χρώματος): Single CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης απόδοσης χρωμάτων): >80Ra για standard (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται από κίνδυνο) |
| EEC (Energy Effciency Class): A++ |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H) : 33.9 (Cross)
33.9 (Longitudinal)
|

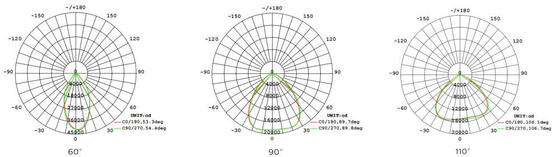

| Γωνία δέσμης: 60° | 90° | 120° Προαιρετικό |
| Μέση χρήσιμη διάρκεια ζωής φωτιστικού: 65.000 ώρες (L80B10) |
| Διατήρηση φωτεινότητας στο e.o.l. >70% |
| Φωτεινή απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm Max. 36.000lm Max. 45.000lm |
|
Lumens Delivered
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm Max. 40.800lm Max. 51.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm Max. 45.600lm Max. 57.000lm |
| Συνθήκες λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, μη συμπυκνωμένο |
| Θερμοκρασία / Υγρασία αποθήκευσης: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, μη συμπυκνωμένο |
| Μέση χρήσιμη ώρα LED L80B10: ≥100.000H |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃): Έως 100.000H |
| Driver MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό στους κραδασμούς: 10~500Hz,5G 12min / 1cycle,περίοδος για 72min. Κάθε κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (Επεκτάσιμο έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο πιστοποιητικό: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η απόδοση του φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντων και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της διαλογής LED.
* Οι παράμετροι στο δελτίο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra

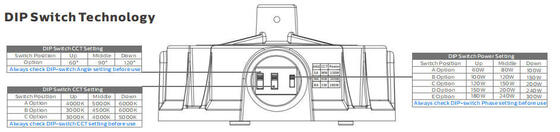

1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον διακόπτη ολίσθησης με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε κανένα μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.
Βγάλτε το βραχίονα από την εγκατάσταση Στερεώστε το βραχίονα στο highbay με κατσαβίδι, Τελειώθηκε.
πλευρά του βραχίονα και καλωδίωση 3 καλωδίων στον οδηγό. συνδέστε τον αισθητήρα μικροκυμάτων στην άλλη
πακέτο .
Απενεργοποιήστε το ρεύμα, συνδέστε το καλώδιο AC.
Σύνδεση Dimming (Με dimmable driver)
1. Συμβατό με 0-10V dimming.
2. Συνδέστε τα καλώδια όπως το παραπάνω διάγραμμα.
| Power/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο QTY”/CTN Μονάδα N.W G.W/Carton |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν από την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν από την εγκατάσταση.
* Η λάμπα θα πρέπει να εγκατασταθεί και να λειτουργήσει από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο τμήμα του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν η λάμπα έχει υποστεί ζημιά, μην τη χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο του φωτιστικού LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
