* ADC12 Χυτό Αλουμίνιο, Ολοκληρωμένη Χύτευση, Εξαιρετική Θερμική Αγωγιμότητα;
* SAN'AN / LUMILEDS SMD2835 LED Υψηλής Φωτεινότητας, Οδηγός που αναπτύχθηκε από την DUALRAYS ή SOSEN / Οδηγός Προαιρετικός;
* Προστασία IP65 / IK08;
* Γωνία δέσμης 60°/90°/120° προαιρετική;
* Ανθεκτικό στη διάβρωση φινίρισμα με ηλεκτροστατική βαφή πούδρας;
* Πολλαπλές Εγκαταστάσεις: Ανάρτηση με βρόχο, Επίτοιχη στήριξη, Στήριξη οροφής;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

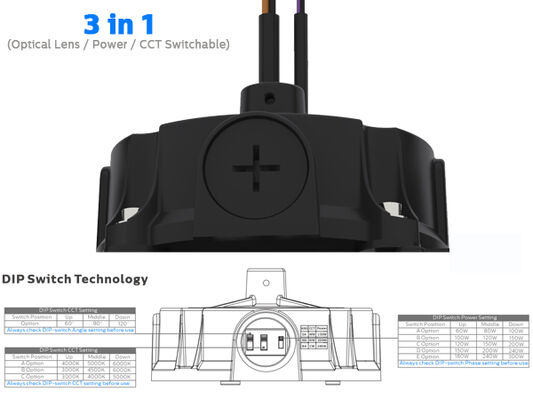

* Ρυθμιζόμενη Ισχύς με DIP Switch ως στάνταρ (100%-80%-60%);
* Ρυθμιζόμενος Οπτικός Φακός με DIP Switch (60°/90°/110°) Προαιρετικός (Έκδοση PROLine 200W);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 65.000 ώρες;
* Υποστηρίζεται προσαρμογή για ειδικά έργα;
Επιλογές:
> Οδηγός: Meanwell//SOSEN.
> 3 CCT προαιρετικά;
> Ρυθμιζόμενη Ισχύς με DIP Switch (100%-80%-60%);
> Ρυθμιζόμενος Οπτικός Φακός με DIP Switch (60°/90°/110°) Προαιρετικός (Έκδοση PROLine 200W)
> Έλεγχοι και Ρύθμιση Φωτεινότητας: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. Στήριξη σωλήνα.
> Εγκατάσταση: Ανάρτηση με βρόχο, Επίτοιχη στήριξη, Στήριξη οροφής;
> Αντικατάσταση παραδοσιακών πηγών φωτός HID ή MH;
> Εργοστάσια και χώροι παραγωγής;
> Αποθήκες και χώροι logistics;
> Καταστήματα υλικών και υπερμάρκετ;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων,
| Ισχύς/W Μέγεθος Α / mm Μέγεθος Β / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος Ε / mm |
| 100 Φ250 Φ184 125 180 205 |
| 150 Φ290 Φ226 125 180 205 |
| 200 Φ330 Φ265 125 180 205 |
| 240 Φ360 Φ300 125 184 205 |
| 300 Φ360 Φ300 125 184 205 |
| Γενικό Σύστημα |
Υλικό Περιβλήματος: Υψηλής πίεσης χυτό αλουμίνιο ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706, βαμμένο με πούδρα |
| Υλικό Διαχυτή: Εν injected PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα Περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά Παρεμβύσματα: Αφρός σιλικόνης |
Θερμική Διάχυση LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση μεταφοράς
εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτική φακού, ανακλαστήρας PC/αλουμινίου προαιρετικός |
| Φινίρισμα: Επίστρωση βαφής πούδρας πολυεστέρα, ηλεκτροστατικά ψεκασμένη και υποβληθείσα σε φούρνο, ανθεκτική στη διάβρωση |
| Συνιστώμενο Ύψος Τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, οδηγός ανταλλάξιμος |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ισχύ ρυθμιζόμενη μέσω DIP switch, ενσωματωμένος στο φωτιστικό, προ-καλωδιωμένος |
| Έλεγχος Ρύθμισης Φωτεινότητας: ON-OFF | Ρύθμιση φωτεινότητας 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός Προστασίας Εισόδου): IP65 |
| IK (Αντοχή σε Κρούση): IK08 |
| Κλάση Προστασίας: Κλάση Ι |
| Πυράντοχο Καλώδιο: 750°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος Καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Ανάρτηση με βρόχο | Στήριξη με βραχίονα |
| Έξυπνη Λειτουργία: Αισθητήρας PIR με όριο φωτεινότητας ημέρας | Αισθητήρας μικροκυμάτων με όριο φωτεινότητας ημέρας ή συγκομιδή φωτός ημέρας | Έκτακτη Ανάγκη |
| Λόγος φωτεινής εξόδου προς τα πάνω: ULOR 0 |
| Λόγος φωτεινής εξόδου προς τα κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0.3μ 3*1.0mm2 ως στάνταρ, μέγιστο 3x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας, ελεύθερα άκρα καλωδίων, προσαρμοσμένο μήκος καλωδίου με βύσμα EU/AU/US για επιλογή |
| Κύρια Τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής Ισχύος (PF): ≥0.97 |
| Συνολική Αρμονική Παραμόρφωση (THD): <20% |
| Προστασία Υπέρτασης: DM: 6kV, CM: 6kV, Κριτήριο Β |
SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA προστατευτικό υπέρτασης. Σειριακή σύνδεση με θερμοασφάλεια
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του |
| Τύπος Εξόδου: Μη-SELV (μη-απομονωμένο) |
| Συντελεστής Τρεμοπαίγματος: <1 Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) <1 |
| Μέτρο Στροβοσκοπικής Ορατότητας (SVM): <0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): <1 |
| Φωτιστικά Ισχύς B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω Διακοπτών LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης Απόδοσης Χρώματος): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| Κλάση Ενεργειακής Απόδοσης (EEC): A++ |
| SDCM (Τυπική Απόκλιση Αντιστοίχισης Χρώματος): <5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H) : 33.9 (Εγκάρσιο)
33.9 (Διαμήκες)
|
| Γωνία Δέσμης: 60° | 90° | 120° Προαιρετική |
| Μέση Χρήσιμη Διάρκεια Φωτιστικού: 65.000 ώρες (L80B10) |
| Διατήρηση Φωτεινής Ροής στο τέλος ζωής >70% |
| Φωτεινή Απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετική |
| Ονομαστική Ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Μέγ. 15.000lm Μέγ. 22.500lm Μέγ. 30.000lm Μέγ. 36.000lm Μέγ. 45.000lm |
|
Παραδοθέντα Lumens
@ 5000K, CRl>80 (PRIME) Μέγ. 17.000lm Μέγ. 25.500lm Μέγ. 34.000lm Μέγ. 40.800lm Μέγ. 51.000lm
|
| (ULTRA) Μέγ. 19.000lm Μέγ. 28.500lm Μέγ. 38.000lm Μέγ. 45.600lm Μέγ. 57.000lm |
| Συνθήκες Λειτουργίας |
| Θερμοκρασία / Υγρασία Λειτουργίας: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία Αποθήκευσης: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Χρόνος Ζωής LED L80B10: ≥100.000H |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp <70°C): Έως 100.000H |
| MTBF Οδηγού: 198.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε Δονήσεις: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε ένας κατά μήκος των αξόνων X, Y, Z |
| Ακουστικός Θόρυβος: <25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Έτη (Επεκτάσιμη έως 7 έτη) |
| Πιστοποιήσεις |
| Παγκόσμια Πιστοποίηση: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτισμού, η κατανομή έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχύεις για μεμονωμένους δείκτες αναγράφονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, βασισμένες σε 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον συρόμενο διακόπτη με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.
Αφαιρέστε τον βραχίονα από την εγκατάσταση Στερεώστε τον βραχίονα στο φωτιστικό υψηλής θέσης με κατσαβίδι, Ολοκληρώθηκε.
πλευρά του βραχίονα, και καλωδίωση 3 καλωδίων στον οδηγό. συνδέστε τον αισθητήρα μικροκυμάτων στην άλλη
συσκευασία.
Απενεργοποιήστε την τροφοδοσία, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με οδηγό ρύθμισης φωτεινότητας)
1. Συμβατό με ρύθμιση φωτεινότητας 0-10V.
2. Συνδέστε τα καλώδια όπως στο παραπάνω διάγραμμα.
| Ισχύς/W Εσωτερικό Κουτί Εξωτερικό Καρτόνι ΠΟΣΟΤΗΤΑ/CTN Μονάδα Ν.W G.W/Καρτόνι |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Παρακαλούμε διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση.
* Η λάμπα πρέπει να εγκατασταθεί και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν η λάμπα είναι κατεστραμμένη, μην τη χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο για φωτιστικά LED, η DUALRAYS δηλώνει επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να χρησιμοποιούνται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε αυστηρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν θα ισχύει πλέον.
