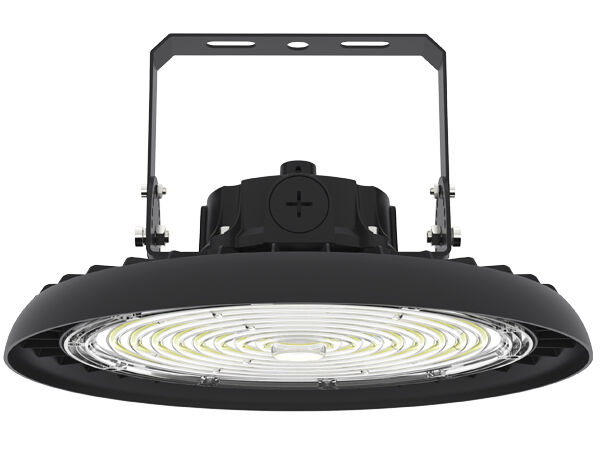

* ADC12 Χυτό Αλουμίνιο, Ολοκληρωμένη Σφυρηλάτηση, Εξαιρετική Θερμική Αγωγιμότητα;
* Υψηλής φωτεινότητας SMD2835 LED SAN'AN / LUMILEDS, Δικό μας πρόγραμμα οδήγησης DUALRAYS ή SOSEN / Πρόγραμμα οδήγησης προαιρετικό;
* Προστασία IP65 / IK08;
* Γωνία δέσμης 60°/90°/120° προαιρετική;
* Φινίρισμα με ανθεκτική στη διάβρωση βαφή πούδρας;
* Πολλαπλές εγκαταστάσεις: Κρεμαστή θηλιά, Επίτοιχη στήριξη, Στήριξη οροφής;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη ανάγκη;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Ρυθμιζόμενη ισχύς με διακόπτη DIP ως στάνταρ (100%-80%-60%);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 58.000 ώρες;
* Υποστηρίζεται προσαρμογή για ειδικά έργα;
Επιλογές:
> Πρόγραμμα οδήγησης: Ενσωματωμένο πρόγραμμα οδήγησης DUALRAYS, λεπτό σχέδιο, ανθεκτικό και συμπαγές.
> 3 CCT προαιρετικά;
> Ρυθμιζόμενη ισχύς με διακόπτη DIP (100%-80%-60%);
> Έλεγχοι και Ρύθμιση φωτεινότητας: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη ανάγκη;
> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. Στήριξη σωλήνα.
> Εγκατάσταση: Κρεμαστή θηλιά, Στήριξη οροφής, Στήριξη τοίχου;
> Αντικατάσταση παραδοσιακής πηγής φωτός HID ή MH;
> Εργοστάσια και χώροι παραγωγής;
> Αποθήκες και χώροι logistics;
> Καταστήματα υλικών και μεγα-καταστήματα;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων,
| Ισχύς/W Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος E / mm |
| 100 Φ235 Φ184 108 147 186 |
| 150 Φ290 Φ226 117 156 195 |
| 200 Φ345 Φ265 119 158 197 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Χυτό αλουμίνιο ADC12 υψηλής πίεσης EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 βαμμένο με πούδρα |
| Υλικό διαχύτη: Εν injected PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά παρεμβύσματα: Αφρός σιλικόνης |

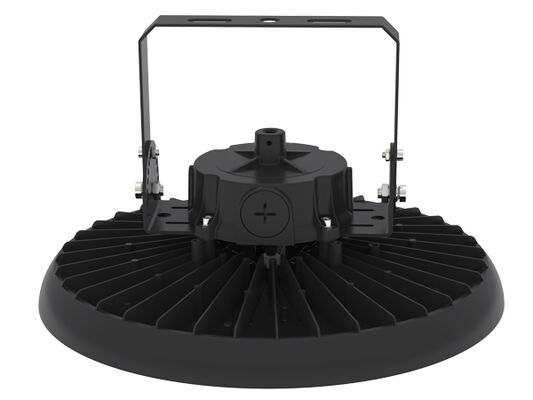

| Θερμική απαγωγή LED: Μέσω πτερυγίων στο σώμα φωτιστικού ADC12 AL, χωρίς αγώγιμα υγρά. Παθητική απαγωγή συναγωγής που εξασφαλίζει θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτική φακού, ανακλαστήρας PC/αλουμινίου προαιρετικός |
Φινίρισμα: Βαφή πούδρας πολυεστέρα, ηλεκτροστατικά ψεκασμένη και υποβληθείσα σε φούρνο, ανθεκτική
στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, πρόγραμμα οδήγησης ανταλλάξιμο |
| Πρόγραμμα οδήγησης: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος ρύθμισης φωτεινότητας: ON-OFF | Ρύθμιση φωτεινότητας 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός προστασίας εισόδου): IP65 |
| IK (Αντοχή σε κρούση): IK08 |
| Τάξη προστασίας: Κλάση Ι |
| Πυρακτωμένο σύρμα: 750°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Κρεμαστή θηλιά | Στήριξη με βραχίονα |
Έξυπνη λειτουργία: Αισθητήρας PIR με κατώφλι φωτός ημέρας | Αισθητήρας μικροκυμάτων με κατώφλι φωτός ημέρας ή φως ημέρας
συλλογή | Έκτακτη ανάγκη |
| Λόγος φωτεινής εξόδου προς τα πάνω: ULOR 0 |
| Λόγος φωτεινής εξόδου προς τα κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0.3m 3*1.0mm2 ως στάνταρ, μέγιστο 3x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας, ελεύθερα άκρα καλωδίου, προσαρμοσμένο μήκος καλωδίου με βύσμα ΕΕ/ΑΥ/ΗΠΑ για επιλογή |
| Κύρια τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής ισχύος (PF): ≥0.97 |
| Συνολική αρμονική παραμόρφωση (THD): <20% |
| Προστασία υπέρτασης: DM: 6kV, CM: 6kV, Κριτήριο Β |
SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA προστατευτικό υπέρτασης. Σειριακή σύνδεση με θερμοφύσιγγα
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του |
| Τύπος εξόδου: Μη-SELV (μη απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: <1% Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) <1 |
| Μέτρο Στροβοσκοπικής Ορατότητας (SVM): <0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): <1 |
| Φωτιστικά Ισχύς B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω διακοπτών κυκλώματος LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης Χρωματικής Απόδοσης): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| EEC (Κατηγορία Ενεργειακής Απόδοσης): A++ |
| SDCM (Τυπική Απόκλιση Χρωματικής Αντιστοίχισης): <5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H): 33.9 (Εγκάρσιο)
33.9 (Διαμήκες)
|
| Γωνία δέσμης: 60° | 90° | 120° Προαιρετική |
| Μέση Χρήσιμη Διάρκεια Φωτιστικού: 58.000 ώρες (L80B10) |
| Διατήρηση αυλού στο τέλος ζωής >70% |
| Φωτεινή απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Μέγ. 15.000lm Μέγ. 22.500lm Μέγ. 30.000lm |
|
Παραγόμενοι αυλοί
@ 5000K, CRl>80 (PRIME) Μέγ. 17.000lm Μέγ. 25.500lm Μέγ. 34.000lm
|
| (ULTRA) Μέγ. 19.000lm Μέγ. 28.500lm Μέγ. 38.000lm |
| Συνθήκες Λειτουργίας |
| Θερμοκρασία/Υγρασία Λειτουργίας: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία/Υγρασία Αποθήκευσης: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Χρόνος Ζωής LED L80B10: ≥100.000H |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp<70°C): Έως 100.000H |
| MTBF Προγράμματος Οδήγησης: 198.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε δονήσεις: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε κατά μήκος των αξόνων X, Y, Z |
| Ακουστικός θόρυβος: <25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Έτη (Επεκτάσιμη έως 7 έτη) |
| Πιστοποιήσεις |
| Παγκόσμια Πιστοποίηση: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτός, η κατανομή έντασης φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχύεις για μεμονωμένους δείκτες αναφέρονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον συρόμενο διακόπτη με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.
Στερέωση / Ασφάλιση της θηλιάς. Σύνδεση γάντζου/θηλιάς.
Στερέωση του βραχίονα στο φωτιστικό. Στήριξη σε επιφάνεια / οροφή
Απενεργοποιήστε την τροφοδοσία, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με πρόγραμμα οδήγησης με δυνατότητα ρύθμισης φωτεινότητας)
1. Συμβατό με ρύθμιση φωτεινότητας 0-10V.
2. Συνδέστε τα καλώδια σύμφωνα με το παραπάνω διάγραμμα.
| Ισχύς/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο ΠΟΣΟΤΗΤΑ/CTN Μονάδα N.W G.W/Χαρτοκιβώτιο |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.6Kg 14.9Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.9Kg 15.6Kg |
Παρακαλούμε διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη πριν την εγκατάσταση.
* Το φωτιστικό πρέπει να εγκατασταθεί και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και ελέγξτε προσεκτικά το φωτιστικό, αναφέρετε τυχόν ζημιές και φυλάξτε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν το φωτιστικό έχει υποστεί ζημιά, μην το χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, η DUALRAYS δηλώνει επίσημα ότι η σειρά προϊόντων LED Highbay Light (UFO Highbay) της DUALRAYS επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σκληρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν θα ισχύει πλέον.
