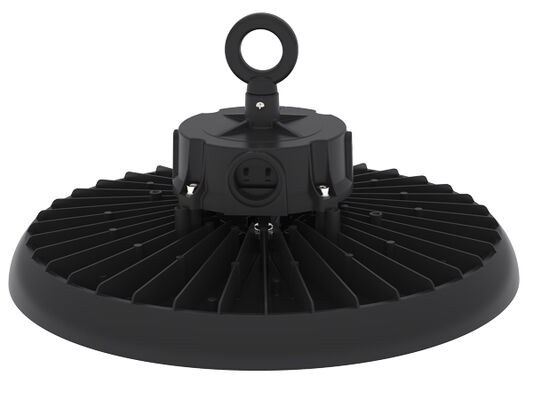

* ADC12 Χυτό Αλουμίνιο, Ολοκληρωμένη Σφυρηλάτηση, Εξαιρετική Θερμική Αγωγιμότητα;
* Υψηλής Φωτεινότητας SMD2835 LED SAN'AN / LUMILEDS, Πρόγραμμα Οδήγησης Ανάπτυξης DUALRAYS ή Προαιρετικό Πρόγραμμα Οδήγησης SOSEN /;
* Προστασία IP65 / IK08;
* Προαιρετική γωνία δέσμης 60°/90°/120°;
* Φινίρισμα με Ανθεκτική στη Διάβρωση Επίστρωση Πούδρας;
Όλα τα φωτιστικά LED μας συμμορφώνονται με τα πρότυπα CE, RoHS.Πολλαπλές Εγκαταστάσεις: Κρεμαστή, Επίτοιχη, Οροφής;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας Κίνησης, Αισθητήρας Φωτός Ημέρας, Zigbee και Έκτακτης Ανάγκης;
* 3 Προαιρετικές CCT (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Προαιρετική Ισχύς με Διακόπτη DIP ως Πρότυπο (100%-80%-60%);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 58.000 ώρες;
* Υποστηρίζεται προσαρμογή για ειδικά έργα;
Επιλογές:
> Πρόγραμμα Οδήγησης: Ενσωματωμένο πρόγραμμα οδήγησης ανάπτυξης DUALRAYS, λεπτό σχέδιο, ανθεκτικό και συμπαγές.
> 3 Προαιρετικές CCT;
> Προαιρετική Ισχύς με Διακόπτη DIP (100%-80%-60%);
> Έλεγχοι και Ρύθμιση Φωτεινότητας: 1-10V, Αισθητήρας Κίνησης, Αισθητήρας Φωτός Ημέρας, Zigbee και Έκτακτης Ανάγκης;
> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. Σύνδεση σωλήνα.
> Εγκατάσταση: Κρεμαστή, Επίτοιχη, Οροφής;
> Αντικατάσταση παραδοσιακών πηγών φωτός HID ή MH;
> Αίθουσες εργοστασίων και χώροι παραγωγής;
> Αποθήκες και αίθουσες logistics;
> Καταστήματα εργαλείων και μεγακαταστήματα;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων,
| Ισχύς/W Μέγεθος Α / mm Μέγεθος Β / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος Ε / mm |
| 100 Φ235 Φ184 108 147 186 |
| 150 Φ290 Φ226 117 156 195 |
| 200 Φ345 Φ265 119 158 197 |
| Γενικό Σύστημα |
Υλικό Περιβλήματος: Χυτό αλουμίνιο ADC12 υψηλής πίεσης EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706, επικαλυμμένο με πούδρα |
| Υλικό Διαχυτή: Εν injected PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα Περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά Παρεμβύσματα: Αφρός σιλικόνης |
| Απαγωγή Θερμότητας LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική απαγωγή μεταφοράς εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτική φακού, προαιρετικός ανακλαστήρας PC/αλουμινίου |
Φινίρισμα: Επίστρωση πούδρας πολυεστέρα, ηλεκτροστατικά ψεκασμένη και υποβληθείσα σε φούρνο, ανθεκτική
στη διάβρωση |
| Συνιστώμενο Ύψος Τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, πρόγραμμα οδήγησης ανταλλάξιμο |
| Πρόγραμμα Οδήγησης: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος Ρύθμισης Φωτεινότητας: ON-OFF | Ρύθμιση φωτεινότητας 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός Προστασίας από Εισχώρηση): IP65 |
| IK (Αντοχή σε Κρούση): IK08 |
| Κλάση Προστασίας: Κλάση Ι |
| Πυράντοχο Καλώδιο: 750°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος Καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Κρεμαστή | Στήριξη με Βραχίονα |
Έξυπνη Λειτουργία: Αισθητήρας PIR με κατώφλι φωτός ημέρας | Αισθητήρας Μικροκυμάτων με κατώφλι φωτός ημέρας ή συλλογή φωτός ημέρας | Έκτακτης Ανάγκης
Λόγος φωτεινής εξόδου προς τα πάνω: ULOR 0 |
| Λόγος φωτεινής εξόδου προς τα κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0.3m 3*1.0mm2 ως στάνταρ, μέγιστο 3x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας, ελεύθερα άκρα καλωδίων, προσαρμοσμένο μήκος καλωδίου με βύσμα ΕΕ/ΑΥ/ΗΠΑ για επιλογή |
| Κύρια Τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής Ισχύος (PF): ≥0.97 |
| Συνολική Αρμονική Παραμόρφωση (THD): <20% |
| Προστασία Υπέρτασης: DM: 6kV, CM: 6kV, Κριτήριο Β |
| SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA προστατευτικό υπέρτασης μεταβατικής τάσης. Σειριακή σύνδεση με θερμοασφάλεια |
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του
Τύπος Εξόδου: Μη-SELV (μη απομονωμένο) |
| Συντελεστής Τρεμοπαίγματος: <1% Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) <1 |
| Μέτρο Στροβοσκοπικής Ορατότητας (SVM): <0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): <1 |
| Φωτιστικά Ισχύς B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω Διακοπτών Κυκλώματος LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
| CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονή CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
|
Προαιρετική 3CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
CRI (Δείκτης Απόδοσης Χρώματος): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο)
|
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| EEC (Κλάση Ενεργειακής Απόδοσης): A++ |
| SDCM (Τυπική Απόκλιση Χρωματικής Αντιστοίχισης): <5 (SDCM |
| <3 Προαιρετικό)UGR (4H, 8H): 33.9 (Εγκάρσιο) |
|
33.9 (Διαμήκες)
Γωνία Δέσμης: 60° | 90° | 120° Προαιρετικό
|
| Μέση Χρήσιμη Διάρκεια Φωτιστικού: 58.000 ώρες (L80B10) |
| Διατήρηση Φωτεινής Ροής στο τέλος ζωής >70% |
| Φωτεινή Απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική Ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Μέγ. 15.000lm Μέγ. 22.500lm Μέγ. 30.000lm |
| Παραδοθέντα Lumens |
|
@ 5000K, CRl>80 (PRIME) Μέγ. 17.000lm Μέγ. 25.500lm Μέγ. 34.000lm
(ULTRA) Μέγ. 19.000lm Μέγ. 28.500lm Μέγ. 38.000lm
|
| Συνθήκες Λειτουργίας |
| Θερμοκρασία / Υγρασία Λειτουργίας: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία Αποθήκευσης: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Χρόνος LED L80B10: ≥100.000H |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp |
| <70°C): Έως 100.000HMTBF Προγράμματος Οδήγησης: 198.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε Δονήσεις: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε μία κατά μήκος των αξόνων X, Y, Z |
| Ακουστικός Θόρυβος: <25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Έτη (Επεκτάσιμη έως 7 έτη) |
| Πιστοποιήσεις |
| Παγκόσμια Πιστοποίηση: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRI>80. |
* Η δέσμη φωτός, η κατανομή έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχείς για μεμονωμένους δείκτες αναφέρονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον διακόπτη ολίσθησης με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.
Στερέωση / Ασφάλιση του βρόχου. Σύνδεση γάντζου/βρόχου.
Στερέωση του βραχίονα στο φωτιστικό. Επιτοίχια / Οροφής
Απενεργοποιήστε την τροφοδοσία, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με πρόγραμμα οδήγησης με δυνατότητα ρύθμισης φωτεινότητας)
1.Συμβατό με ρύθμιση φωτεινότητας 0-10V.
2.Συνδέστε τα καλώδια σύμφωνα με το παραπάνω διάγραμμα.
Ισχύς/W Εσωτερικό Κουτί Εξωτερικό Κιβώτιο ΠΟΣΟΤΗΤΑ/ΚΙΒΩΤΙΟ Μονάδα Β.Β. Β.Β./Κιβώτιο
| 100 260x260x150mm 790x273x282mm 5ΤΕΜ 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5ΤΕΜ 2.6Kg 14.9Kg |
| 150 350x350x150mm 790x363x372mm 5ΤΕΜ 2.9Kg 15.6Kg |
| Παρακαλώ διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση: |
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τον λαμπτήρα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν ο λαμπτήρας έχει υποστεί ζημιά, μην τον χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, η DUALRAYS δηλώνει επίσημα ότι η σειρά προϊόντων LED Highbay Light (UFO Highbay) της DUALRAYS επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε αυστηρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη χρήση, η πολιτική εγγύησης δεν θα ισχύει πλέον.
*
