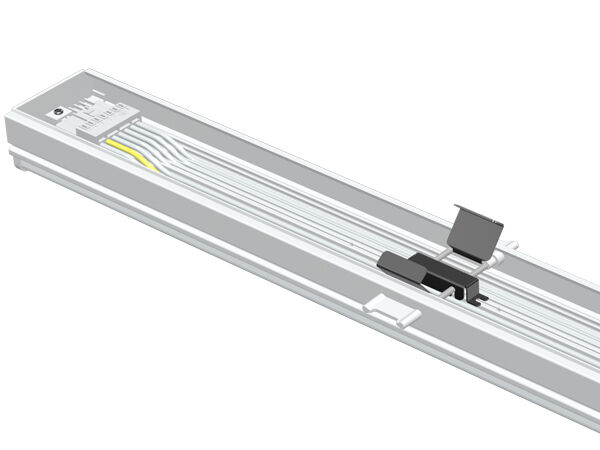

Κλικ-fast 75W DIP Switchable Universal LED Linear Retrofit Light Module with 160LPW for T5/T8 Φθοριούχο Αντικατάσταση με 3-phase Switchable DALI Dimming and Emergency Functions

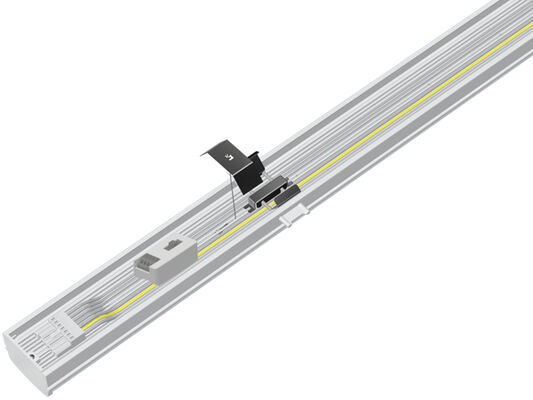

Η γραμμική μονάδα αναβάθμισης RM5 έχει αναπτυχθεί για την αντικατάσταση των υφιστάμενων φωτιστικών φωτιστικών τύπων T5/T8 σε σιδηροδρομικά συστήματα.
Για τα συμβατικά φθοριούχα φωτιστικά, τα αρχικά καλώδια στο σιδηρόδρομο του κορμού μπορούν να σπάσουν, και η σύνδεση μέσω καλωδίου σχεδιάζεται μέσα στο μοντέλο μέσω WAGO
Συνδέσεις.
Δουλεύει με σχεδόν όλα τα συστήματα σιδηροδρόμων που έχουν εγκατασταθεί τα τελευταία 25 χρόνια, μια τέλεια λύση αναβάθμισης για να αντικαταστήσει το παλιό φως φθορισμού 2 x 36w, 1 x 58w και 2 x 58w T5/T8 με και χωρίς ανακλαστήρες.

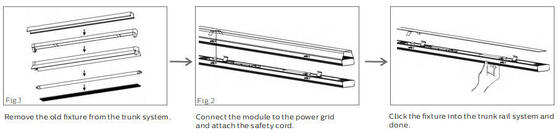

Γρήγορη εγκατάσταση, εύκολη αντικατάσταση με το υπάρχον σύστημα κορμού χωρίς εργαλεία εντός 40 δευτερολέπτων.
Οποιεσδήποτε φυσικές τροποποιήσεις δεν είναι απαραίτητες στο υπάρχον σύστημα κορμού, απλά συνδέστε και παίξτε
Βασικά χαρακτηριστικά και προδιαγραφές
- Διοδηγός υψηλής φωτεινότητας SMD2835 LED 0,5W 75LM TRIDONIC/PHILIPS/BOKE με διακόπτη DIP;
- Συμβατό με 95% των κορυφαίων συστημάτων απορρόφησης που έχουν εγκατασταθεί τα τελευταία 25 έτη.
- Ιδανική λύση αναβάθμισης για την αντικατάσταση υφιστάμενου λαμπτήρα φθορισμού 2x36W, 1x58W και 2x58W T5/T8 ή λαμπτήρα σωλήνα LED με και χωρίς ανακλαστήρες.
- 30/60/90/110/Double 25/25L/25R, 120 (με κάλυψη PC) Οπτική Προαιρετική
- Προστασία IP40/IK08;
- Δεν είναι απαραίτητη οποιαδήποτε φυσική τροποποίηση του υφιστάμενου συστήματος τροφοδοσίας·

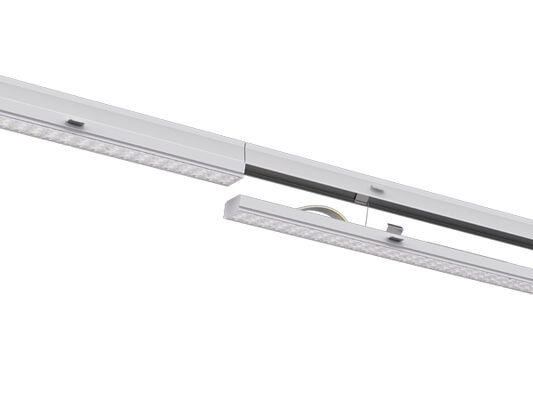

- Αλυσίδα ασφαλείας που προορίζεται για εξοικονόμηση κόστους εργασίας και διασφάλιση διπλής ασφάλειας.
- Διαφορετικοί έξυπνοι έλεγχοι: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης.
- Εναμελής φάσης (L/N/E) ή τριών φάσεων (L1/L2/L3/N/FG) προαιρετικά.
- L80/B10 @ 58.000 ωρών διάρκεια ζωής·
- Προσαρμογή διαθέσιμη για ειδικά έργα
Διαθέσιμες επιλογές
- Οδηγός: TRIDONIC / PHILIPS / BOKE Οδηγός μη αυτοπροσώπευτος
- Ελέγχου και θολάσης: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρα ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης

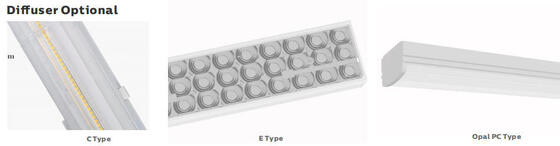

- Γωνίες δέσμης: 30/60/90/110/Δύο 25/25L/25R, 120 (με κάλυψη PC) Οπτική Προαιρετική
- Εναμελής φάσης (L/N/E) ή τριών φάσεων (L1/L2/L3/N/FG) προαιρετικά.
Συνιστώμενες εφαρμογές
- Μεγάλης κλίμακας καταστήματα λιανικής πώλησης·
- Βιομηχανικοί χώροι.
- Χώροι αποθήκευσης·
- Φαρμακεία;
- Άλλες ημιβιομηχανικές εφαρμογές.
Τεχνικές προδιαγραφές
Γενικό σύστημα
| Υλικό στέγασης |
Αλουμίνιο με εξάτμιση σύμφωνα με το πρότυπο EN755 |
| Υλικό διάχυσης |
Εκχυλισμένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό συνθήκες φιλτραρίσματος UV (IK10) |
| Χρώμα του σπιτιού |
Λευκό (RAL9016), άλλα χρώματα προαιρετικά |
| Ελέγχος ομάδας |
Εναλλακτικός διακόπτης 3 φάσεων Προαιρετικός, ο διακόπτης L1 / L2 / L3 μπορεί να αλλάξει με διακόπτη DIP |
| Ηλεκτρικοί φωτισμοί θερμική διάσπαση |
Μέσα από το σώμα του φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγωγικά υγρά. Παθητική διάχυση διασύνδεσης που εξασφαλίζει θερμική επαφή με τις μονάδες LED μέσω υψηλής αγωγιμότητας |
| Τύπος λαμπτήρα |
Εναλλακτικά LED |
| Εξαγωγή φωτός |
Απευθείας |
| Συνιστώμενο ύψος τοποθέτησης |
2 - 12 μέτρα |
| Διατήρηση |
Οδηγός / Ανοιχτή οθόνη / Κλείσιμο με βίδα |
| Οδηγός |
Σταθερό ρεύμα με ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο σε φωτιστικό, προσύρματο |
| Έλεγχος εξασθένισης |
Ενεργοποίηση. 1-10V σκούραση. |
| Αξιολόγηση ΙΠ |
Διάκριση IP40 |
| Αξιολόγηση IK |
ΙΚ08 |
| Προστατευτική κατηγορία |
Τάξη Ι |
| Φωτεινό σύρμα |
850°C (κάτω των 30s) |
| Εισαγωγή καλωδίου |
H05RN-F 3*2.5mm2 H05RN-F 5*2.5mm2 (Μέγιστο τμήμα 4.0mm2) |
| Εγκατάσταση |
Άμεση αντικατάσταση |
| Υπεύθυνη λειτουργία |

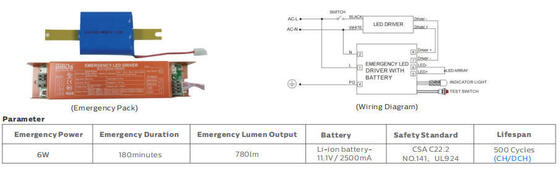

Έκτακτη ανάγκη |
Ηλεκτρικό σύστημα
| Διορθωτικές συσκευές |
3x2,5 mm2/5x2,5 mm2 + 2x1,5 mm2 καλώδιο σκούρευσης ως στήριγμα |
| Κύρια τάση |
220~240VAC/ 50/60Hz, 180-264VDC |
| Παράγοντας ισχύος (PF) |
≥0.93 |
| Συνολική αρμονική στρέβλωση (THD) |
< 10% |
| Τύπος εξόδου |
Χωρίς SELV (μη απομονωμένο) |
| Παράγοντας αναβοσβήνειας |
< 1% |
| Μέτρηση στραβοσκοπικής ορατότητας (SVM) |
< 0.4 |
| Αντιληψιμότητα των στροβοσκοπικών επιδράσεων (Pst) |
< 1 |
| Σύνδεση τερματικού |

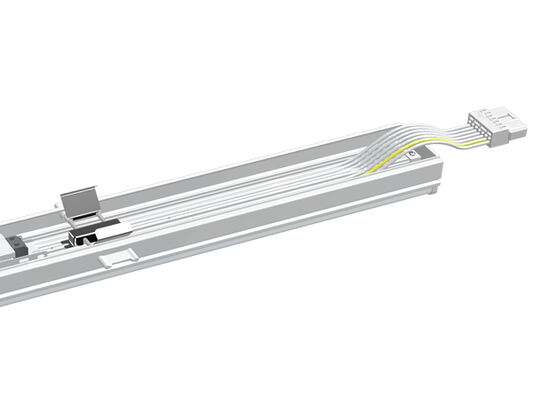

Συμπεριλαμβανομένης της ηλεκτρικής καλωδίωσης με βρόχο, σύνδεσμος WAGO 5/7 πόλων |
| Δύναμη φωτιστικών |
Β10Α |
Β16Α |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Σύστημα φωτομετρίας
| Φώτα LED |
SMD2835 (0,5W) |
| CCT (Συσχετιζόμενη θερμοκρασία χρώματος) |
Μία CCT (3000K∙ 4000K∙ 5000K∙ 5700K∙ 6500K)
3 CCT προαιρετικά (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K για επιλογή)
|
| Δείκτης αναπαραγωγής χρώματος (CRI) |
> 80Ra για το πρότυπο (> 90Ra για το υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια |
RG0 (απαλλαγμένη από κίνδυνο) |
| ΕΟΚ (Τάξη ενεργειακής απόδοσης) |
Α++ |
| SDCM (Κανονική απόκλιση της αντιστοίχισης χρώματος) |
< 5 (SDCM < 3 Προαιρετικό) |
| UGR (4H, 8H) |
24.9 (σταυρός) 23.4 (μήκους) |

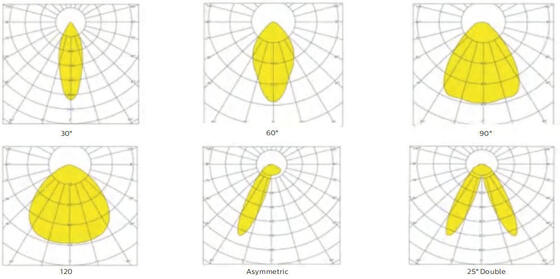

| Γωνία δέσμης |
30° 60° 90° 120° Ασύμμετρος 25° L Ασύμμετρος 25° R |
| Μέση διάρκεια ζωής των φωτιστικών |
100,000 ώρες (L80B10) |
| Διατήρηση φωτεινής ακτινοβολίας στο e.o.l. |
> 70% |
| Λάμψη φωτός |
160LPW (PROLine) Προαιρετικό |
| Προϊόν |
RM Γραμμική μονάδα αναβάθμισης LED |
| Κατηγορία ισχύος |
75W DIP (25~75W) |
| Φωτεινές εκπομπές που παραδίδονται @ 5000K, CRI>80 (PRO) |
Μαξ. 12.000 ml |
Προϋποθέσεις λειτουργίας
| Ενεργειακή θερμοκρασία / υγρασία |
-20~+50°C (-4°F~122°F) / 5~85% RH, μη συμπυκνωμένο |
| Θέρμανση / υγρασία αποθήκευσης |
-40~+60°C (-40°F~140°F) / 5~85% RH, μη συμπυκνωμένο |
| Μέσος χρήσιμος χρόνος LED L90B10 |
≥0.96 |
| Καθορισμένη ονομαστική διάρκεια ζωής (Tp < 70°C) |
Μέχρι 100.000H |
| Οδηγός MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Ανθεκτικό στις δονήσεις |
10~500Hz, 5G 12min / 1cycle, περίοδος 72min. Κάθε κατά μήκος των άξων X, Y, Z |
| Ακουστικός θόρυβος |
< 25dB (30cm απόσταση, κανονική λειτουργία) |
| Εγγύηση |
5 έτη (επέκταση έως 7 έτη) |
Πιστοποιητικά
| Παγκόσμιο πιστοποιητικό |
ENEC CE RoHS D-Mark KEMA-KEUR Listed SAA C-Tick RCM CB ETL / CETL DLC Premium |
| Οδηγίες ασφάλειας |
EN 60598-1. EN 60598-2-3. EN 62493. IEC 62471 |
| Οδηγίες ΕΜΚ |
ΕΝ 55015 ΕΝ 61547 ΕΝ 61000-3-2 ΕΝ 61000-3-3 ΕΝ 61347-2-13 ΕΝ 61347-1 ΕΝ 62384 |
| Άλλες οδηγίες |
Η IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 |
* Αντοχή φωτεινής ροής, Αντοχή ισχύος και Αντοχή θερμοκρασίας χρώματος ±5%, 5000K και CRI> 80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για την σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Οι πιο πρόσφατες πληροφορίες για το προϊόν και οι γενικοί όροι εγγύησης είναι διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις δυνάμεις για τους μεμονωμένους δείκτες που αναφέρονται στο δελτίο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της ενσωμάτωσης LED.
* Παραμέτροι στο δελτίο δεδομένων που παρέχονται για Ta=25°C, βάσει 4000K/80Ra, 10% μεγαλύτερη απόδοση με 70Ra

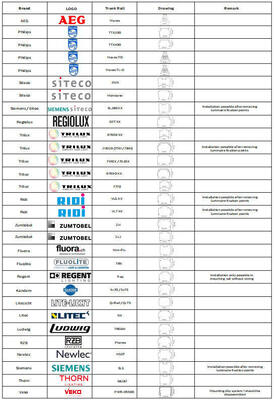

Κατάλογος συμβατών συστημάτων
Οδηγίες εγκατάστασης και ασφάλειας
- Για την αποφυγή ηλεκτροπληξίας, βεβαιωθείτε ότι η παροχή ενέργειας έχει απενεργοποιηθεί πριν από την εγκατάσταση
- Η λάμπα πρέπει να τοποθετείται και να λειτουργεί από ειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον εθνικό ηλεκτρικό κώδικα και τους αντίστοιχους τοπικούς κώδικες.
- Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν βλάβη και αποθηκεύστε όλα τα υλικά συσκευασίας, εάν κάποιο τμήμα έχει υποστεί ζημιά κατά τη μεταφορά
- Αν το φως είναι κατεστραμμένο, μην το χρησιμοποιήσετε!
Δήλωση του κατασκευαστή
Σύμφωνα με το Διεθνές Πρότυπο των φωτιστικών LED,Η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς LED Linear Light (Linear Retrofit Module) της DUALRAYS επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημιεξωτερικό ουδέτερο περιβάλλονΗ DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα. Οποιαδήποτε εφαρμογή σε σκληρό περιβάλλον, συμπεριλαμβανομένης της υψηλής / χαμηλής θερμοκρασίας, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κλπ.δεν επιτρέπεται χωρίς επίσημη επιβεβαίωση από τον κατασκευαστήΣε περίπτωση εσφαλμένης εφαρμογής, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
Ικανότητες της εταιρείας
- Επαγγελματική ομάδα:>15 χρόνια εμπειρίας, δικό εργοστάσιο, >10 μηχανικοί ομάδα, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC
- Αξιόπιστη μάρκα:Καθορισμένη σταθερή μακροπρόθεσμη συνεργασία με τους πελάτες της Ευρώπης, αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση
- Η προσομοίωση DIALux:Η ομάδα μηχανικών μας παρέχει υπηρεσίες προσομοίωσης με βάση τις παραμέτρους της εφαρμογής σας
- Πρότυπα ποιότητας:Όλα τα φωτιστικά LED συμμορφώνονται με τα πρότυπα CE, RoHS με πιστοποιητικά TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Πληροφορίες ναυτιλίας
Για τις μικρές παραγγελίες, συνιστάται η ταχεία αποστολή. Για τις μεγάλες παραγγελίες, η θαλάσσια ή η σιδηροδρομική αποστολή (στόχος Ευρώπης) είναι πιο αποδοτική από άποψη κόστους, αλλά διαρκεί περισσότερο.Σας προτείνουμε αεροπορικό φορτίο στο αεροδρόμιο και παράδοση στην πόρτα σας..
Συχνές Ερωτήσεις
Ε: Ποια είναι η εγγύηση για το φως σωληνοειδούς LED TB7;
Αν υπάρξουν προβλήματα ποιότητας από την πλευρά μας κατά τη διάρκεια αυτής της περιόδου, θα καλύψουμε τα έξοδα αποστολής και αντικατάστασης.
Ε2: Ποιες μεθόδους πληρωμής αποδέχεστε;
RE: Δεχόμαστε πολλαπλές μεθόδους πληρωμής, συμπεριλαμβανομένων των Western Union, PayPal, T / T, L / C. Η τυποποιημένη πληρωμή για τις χονδρικές παραγγελίες είναι T / T: 30% προκαταβολή, 70% υπόλοιπο πριν από την αποστολή..
Ε3: Τι είναι το CRI;
RE: CRI (Color Rendering Index) δείχνει με ποια ακρίβεια εμφανίζονται τα χρώματα κάτω από το φως.με 90Ra διαθέσιμα σε υψηλότερο κόστος.
Ε4: Μπορώ να αγοράσω μόνο τη στέγαση ξεχωριστά;
RE: Παρέχουμε μόνο πλήρη φωτιστικά, αλλά υπάρχουν και επιλογές SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
Ε: Υπάρχει φθηνό κόστος αποστολής για την εισαγωγή στη χώρα μας;
RE: Για μικρές παραγγελίες, συνιστάται η ταχεία αποστολή. Για χύδην παραγγελίες, η θαλάσσια ή σιδηροδρομική αποστολή (στόχος Ευρώπης) είναι πιο οικονομικά αποδοτική. Για επείγουσες παραγγελίες,Προτείνεται αεροπορικό φορτίο προς το αεροδρόμιο συν υπηρεσία παράδοσης.
Ε6: Μπορούμε να λάβουμε υποστήριξη αν έχουμε τη δική μας θέση στην αγορά;
RE: Ενημερώστε μας για τις λεπτομερείς απαιτήσεις της αγοράς σας.
Ε7: Ποιες λειτουργίες εξασθένισης είναι διαθέσιμες;
RE: DALI, PIR, 1-10V dimming διαθέσιμα.
Ε8: Ποιες είναι οι εφαρμογές του TB7 LED Tubular Light σας;
RE: Οι εφαρμογές περιλαμβάνουν: Αντικατάσταση για φθορίζοντα NCF, εγκαταστάσεις επεξεργασίας τροφίμων, χημικές εγκαταστάσεις, αποθήκες ζώων, πλυντήρια αυτοκινήτων, εξωτερικές και εσωτερικές εγκαταστάσεις.
