* ADC12 Χυτό Αλουμίνιο, Ολοκληρωμένη Σφυρηλάτηση, Εξαιρετική Θερμική Αγωγιμότητα;
* SAN'AN / LUMILEDS LED Υψηλής Φωτεινότητας SMD2835, Πρόγραμμα Οδήγησης DUALRAYS Ανάπτυξης ή SOSEN / Πρόγραμμα Οδήγησης Προαιρετικό;
* Προστασία IP65 / IK08;
* Γωνία δέσμης 60°/90°/120° προαιρετική;
* Ανθεκτικό στη διάβρωση φινίρισμα με βαφή πούδρας;
* Πολλαπλές Εγκαταστάσεις: Κρεμαστή, Επίτοιχη, Οροφής;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας Κίνησης, Αισθητήρας Φωτός Ημέρας, Zigbee και Έκτακτη Ανάγκη;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Ρυθμιζόμενη Ισχύς με DIP Switch ως Πρότυπο (100%-80%-60%);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 61.000 ώρες;
* Υποστηρίζεται προσαρμογή για ειδικά έργα;
Επιλογές:
> Πρόγραμμα Οδήγησης: Ενσωματωμένο πρόγραμμα οδήγησης DUALRAYS, λεπτό σχέδιο, ανθεκτικό και συμπαγές.
> 3 CCT προαιρετικά;
> Ρυθμιζόμενη Ισχύς με DIP Switch (100%-80%-60%);
> Έλεγχοι και Ρύθμιση Φωτεινότητας: 1-10V, Αισθητήρας Κίνησης, Αισθητήρας Φωτός Ημέρας, Zigbee και Έκτακτη Ανάγκη;

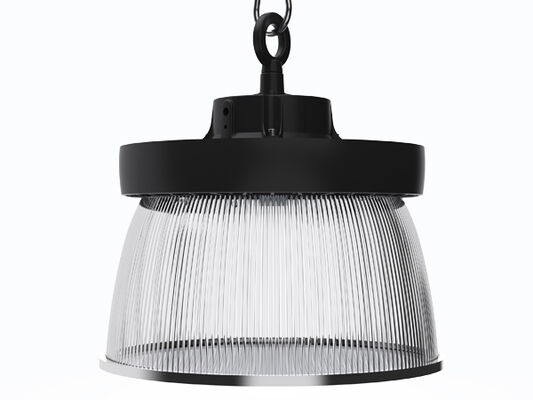

> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. Σύνδεση σωλήνα.

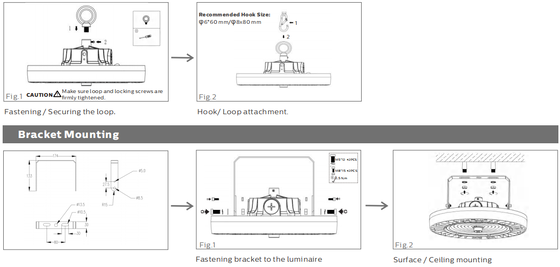

> Εγκατάσταση: Κρεμαστή, Επίτοιχη, Οροφής;
> Αντικατάσταση παραδοσιακής πηγής φωτός HID ή MH;
> Εργοστάσια και χώροι παραγωγής;
> Αποθήκες και χώροι logistics;
> Καταστήματα υλικών και υπεραγορές;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων;

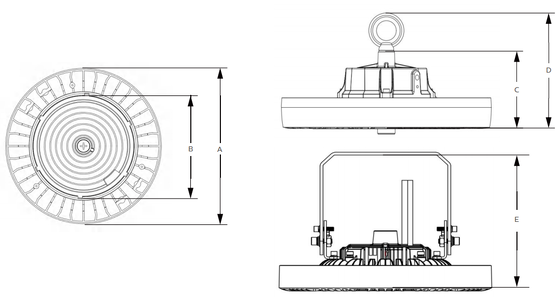

| Ισχύς/W Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος E / mm |
| 100 Φ280 Φ178 88 139 203 |
| 150 Φ280 Φ178 88 139 203 |
| 200 Φ280 Φ178 88 139 203 |
| Γενικό Σύστημα |
Υλικό Περιβλήματος: Χυτό αλουμίνιο ADC12 υψηλής πίεσης EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706, βαμμένο με πούδρα |
| Υλικό Διαχυτή: Εν injected PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV προαιρετικό (IK08) |
| Χρώμα Περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά Παρεμβύσματα: Αφρός σιλικόνης |
Θερμική Διάχυση LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση με συναγωγή
εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτική φακού, ανακλαστήρας PC/αλουμινίου προαιρετικός |
Φινίρισμα: Βαφή πούδρας πολυεστέρα, ηλεκτροστατικά ψεκασμένη και υποβληθείσα σε φούρνο, ανθεκτική στη
διάβρωση |
| Συνιστώμενο Ύψος Τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, πρόγραμμα οδήγησης ανταλλάξιμο |
| Πρόγραμμα Οδήγησης: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω DIP switch, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος Ρύθμισης Φωτεινότητας: ON-OFF | Ρύθμιση 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός Προστασίας από Εισχώρηση): IP65 |
| IK (Αντοχή σε Κρούση): IK08 |
| Κλάση Προστασίας: Κλάση Ι |
| Πυράντοχο Καλώδιο: 750°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος Καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Κρεμαστή | Στήριξη με Βραχίονα |

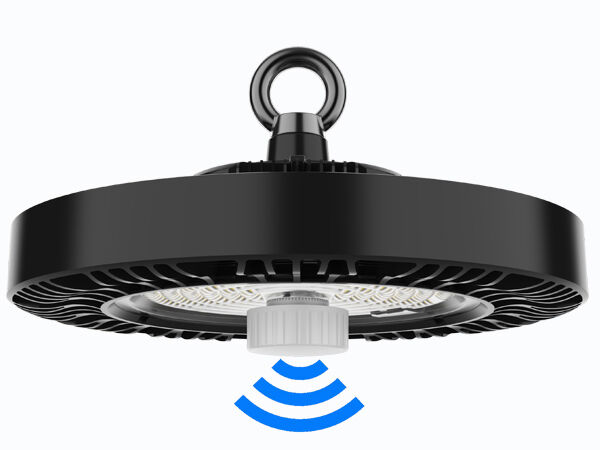

Έξυπνη Λειτουργία: Αισθητήρας PIR με κατώφλι φωτός ημέρας | Αισθητήρας Μικροκυμάτων με κατώφλι φωτός ημέρας ή συγκομιδή φωτός ημέρας

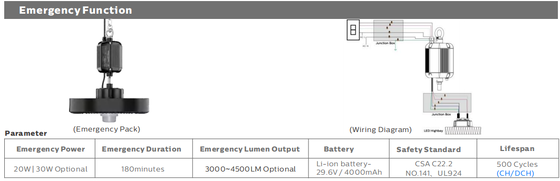

Έκτακτη Ανάγκη |
| Λόγος Φωτεινής Εξόδου προς τα Πάνω: ULOR 0 |
| Λόγος Φωτεινής Εξόδου προς τα Κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0.3m 3*1.0mm2 ως στάνταρ, μέγιστο 3x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας, ελεύθερα άκρα καλωδίων, προσαρμοσμένο μήκος καλωδίου με βύσμα ΕΕ/ΑΥ/ΗΠΑ για επιλογή |
| Κύρια Τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής Ισχύος (PF): ≥0.97 |
| Συνολική Αρμονική Παραμόρφωση (THD): <20% |
| Προστασία Υπέρτασης: DM: 6kV, CM: 6kV, Κριτήριο Β |
SPD (Προαιρετικό): Τύπος 2, προστατευτικό υπέρτασης 10kV και 20kA. Σειριακή σύνδεση με θερμοφύσιγγα
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του |
| Τύπος Εξόδου: Μη-SELV (μη-απομονωμένη) |
| Συντελεστής Τρεμοπαίγματος: <1 Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) <1 |
| Μέτρο Οπτικής Ορατότητας Στροβοσκοπικών Εφέ (SVM): <0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): <1 |
| Φωτιστικά Ισχύς B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω Ασφαλειών LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
Τριπλής χρωματικής θερμοκρασίας προαιρετικό (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης Απόδοσης Χρώματος): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| Κλάση Ενεργειακής Απόδοσης (EEC): A++ |
| SDCM (Τυπική Απόκλιση Χρωματικής Αντιστοίχισης): <5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H): 33.9 (Εγκάρσιο)
33.9 (Διαμήκες)
|

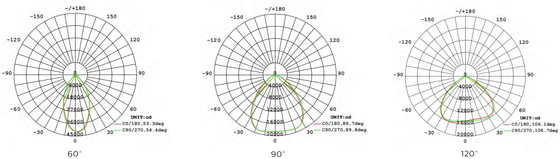

| Γωνία Δέσμης: 60° | 90° | 120° Προαιρετική |
| Μέση Χρήσιμη Διάρκεια Φωτιστικού: 61.000 ώρες (L80B10) |
| Διατήρηση Φωτεινής Ροής στο τέλος ζωής >70% |
| Φωτεινή Απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική Ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Μέγιστο 15.000lm Μέγιστο 22.500lm Μέγιστο 30.000lm |
|
Παραγόμενα Lumens
@ 5000K, CRI>80 (PRIME) Μέγιστο 17.000lm Μέγιστο 25.500lm Μέγιστο 34.000lm
|
| (ULTRA) Μέγιστο 19.000lm Μέγιστο 28.500lm Μέγιστο 38.000lm |
| Συνθήκες Λειτουργίας |
| Θερμοκρασία / Υγρασία Λειτουργίας: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία Αποθήκευσης: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Διάρκεια LED L80B10: ≥100.000H |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp<70°C): Έως 100.000H |
| MTBF Προγράμματος Οδήγησης: 198.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε Δονήσεις: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε φορά κατά τους άξονες X, Y, Z |
| Ακουστικός Θόρυβος: <25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Χρόνια (Επεκτάσιμη έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο Πιστοποιητικό: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62471 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRI>80.
* Η δέσμη φωτός, η κατανομή έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχείς για μεμονωμένους δείκτες αναφέρονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης των LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, βασισμένες σε 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra

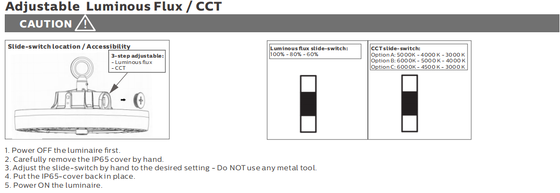

1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον διακόπτη με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.
Απενεργοποιήστε την τροφοδοσία, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με πρόγραμμα οδήγησης με δυνατότητα ρύθμισης φωτεινότητας)
1. Συμβατό με ρύθμιση φωτεινότητας 0-10V.
2. Συνδέστε τα καλώδια σύμφωνα με το παραπάνω διάγραμμα.
| Ισχύς/W Εσωτερικό Κουτί Εξωτερικό Κιβώτιο ΠΟΣΟΤΗΤΑ/CTN Μονάδα N.W G.W/Κιβώτιο |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
Παρακαλούμε διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη πριν την εγκατάσταση.
* Το φωτιστικό πρέπει να εγκατασταθεί και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά το φωτιστικό, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν το φωτιστικό έχει υποστεί ζημιά, μην το χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο για φωτιστικά LED, η DUALRAYS δηλώνει επίσημα ότι η σειρά προϊόντων LED Highbay Light (UFO Highbay) της DUALRAYS επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε αυστηρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν θα ισχύει πλέον.
* Επαγγελματική ομάδα: >15 χρόνια εμπειρίας, δικό μας εργοστάσιο, >10 μηχανικοί, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC, παρέχουμε τόσο καλά ποιοτικά προϊόντα όσο και υπηρεσίες;
* Αξιόπιστη μάρκα: Δημιουργήσαμε σταθερή και μακροχρόνια συνεργασία με πελάτες από την Ευρώπη, λάβαμε υψηλούς επαίνους και εμπιστοσύνη, και έχουμε αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση;
* Παροχή προσομοίωσης DIALux: Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος κ.λπ., η ομάδα μηχανικών μας θα κάνει προσομοίωση σύμφωνα με τις απαιτήσεις σας και θα σας προτείνει το καλύτερο προϊόν;
* Όλα τα φωτιστικά LED μας συμμορφώνονται με τα πρότυπα CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 εισηγμένα για τα κορυφαία προϊόντα.
