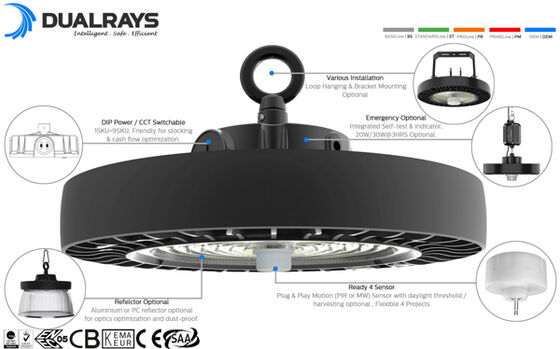

* ADC12 Αλ, ολοκληρωμένη σφυρηλάτηση καλούπιων, εξαιρετική θερμική αγωγιμότητα.
* SAN'AN / LUMILEDS LED υψηλής φωτεινότητας SMD2835, DUALRAYS Διοικητής ιδίας ανάπτυξης ή SOSEN / Διοικητής προαιρετικός.
* Προστασία IP65 / IK08;
* 60°/90°/120° γωνία δέσμης προαιρετική·
* Επεξεργασία με επικάλυψη σε σκόνη ανθεκτική στη διάβρωση·

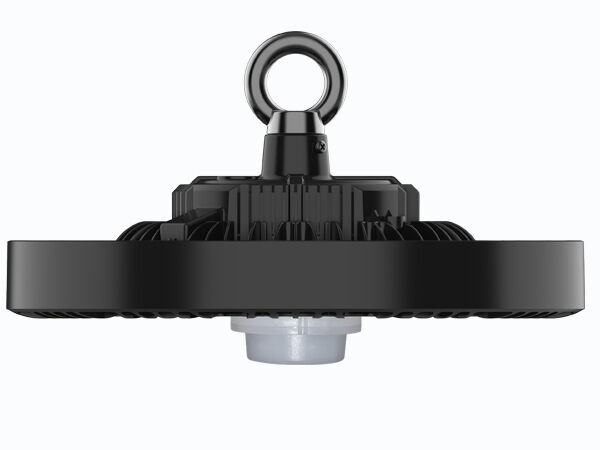

*Πολλαπλές εγκαταστάσεις: κρεμασμός με βρόχο, τοποθέτηση στην οροφή, τοποθέτηση στον τοίχο.

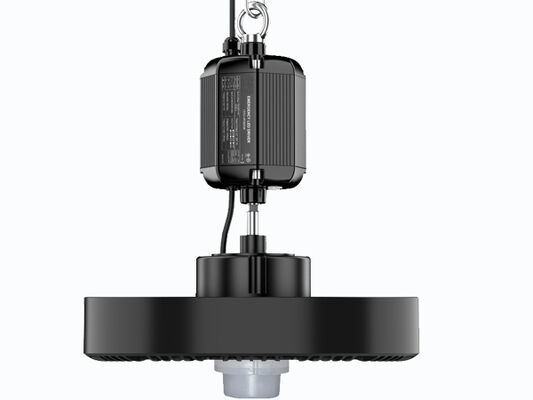

* Διαφορετικοί έξυπνοι έλεγχοι: 1-10V, αισθητήρας κίνησης, αισθητήρας ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης
* 3 CCT προαιρετικό (A: 3000-4000-5000K, B: 3000-4500-6000K, C: 4000-5000-6000K) ·
* Δύναμη εναλλακτικής ισχύος DIP ως πρότυπο ((100%-80%-60%),
* Καμία υπεριώδης ή υπέρυθρη ακτινοβολία και εντελώς απαλλαγμένη από υδράργυρο·
* L80/B10 @ 61.000h·
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Οδηγός: DUALRAYS Ειδικά αναπτυγμένος ενσωματωμένος οδηγός, λεπτός σχεδιασμός, ανθεκτικός και συμπαγής.
> 3 CCT προαιρετικά·
> Εναλλακτική ισχύς DIP (100-80%-60%),
> Ελέγχου και θολάσεως: 1-10V, αισθητήρας κίνησης, αισθητήρας ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης,

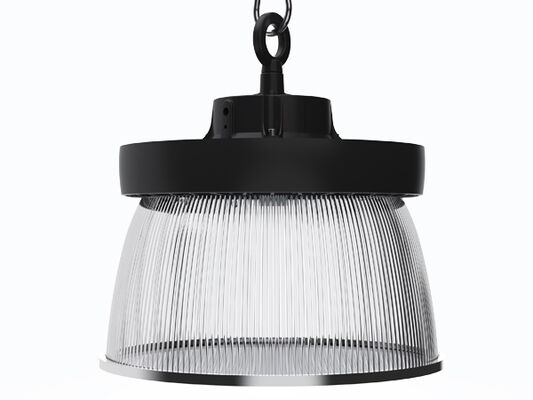

> Αντανάκλαση: Αντανάκλαση PC με / χωρίς τοποθέτηση καλύπτη.

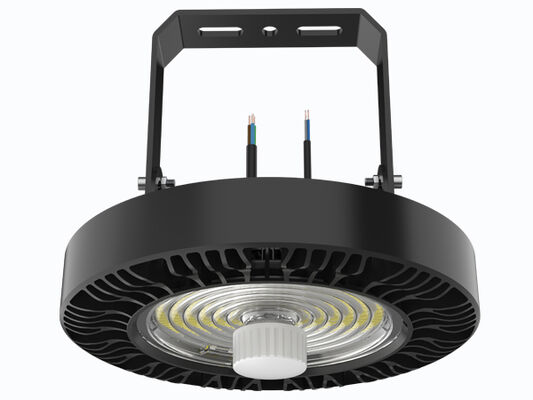

> Εγκατάσταση: Κρέμασμα με βρόχο, τοποθέτηση στο ταβάνι, τοποθέτηση στον τοίχο
> Αντικατάσταση παραδοσιακής φωτεινής πηγής HID ή MH·
> Φαρμακεία και χώροι παραγωγής
> Αποθήκες και αίθουσες εφοδιασμού·
> καταστήματα υλικού και μεγάλα καταστήματα·
> Στάδια και άλλες αθλητικές εγκαταστάσεις·
> Αντικατάσταση παραδοσιακών λαμπτήρων
| Δύναμη / W Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Γενικό σύστημα |
Υλικό στερέωσης: Αλουμίνιο υψηλής πίεσης ADC12 χυτοσυσκευής EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με επίστρωση σκόνης |
| Υλικό διάχυσης: Ενέχυρο PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, υπό την προϋπόθεση του φίλτρου UV ((IK08) |
| Χρώμα θήκης: Μεταλλικό μαύρο (RAL9017), άλλα χρώματα προαιρετικά |
| Συσκευές σφράγισης: Σηλίκιο αφρού |
Ηλεκτρικά φωτιστικά Θερμική διάσπαση: Μέσα από το σώμα του φωτιστικού χωρίς πτερύγια ADC12 AL, χωρίς αγωγικά υγρά.
διασφάλιση της θερμικής επαφής με τις μονάδες LED μέσω μιας πάστες συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτικός φακός, προαιρετικός PC/αποκλαστήρας φωτός |
Εκτέλεση: Πολυεστέρας σε σκόνη, ηλεκτροστατικά ψεκασμένο και υπολυμανμένο στο φούρνο, ανθεκτικό σε
διάβρωση |
| Συνιστώμενο ύψος: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, οδηγός ανταλλάξιμο |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ισχύ ρυθμιζόμενη μέσω διακόπτη DIP, ενσωματωμένο στον φωτισμό, προ-σύρματος |
| Έλεγχος εξασθένησης: ON-OFF 1-10V εξασθένηση DALI-2 Zigbee |
| IP (κατηγορία προστασίας κατά της εισόδου): IP65 |
| IK (Αντίσταση σε αντίκτυπο): IK08 |
| Τάξη προστασίας: Τάξη Ι |
| Φωτεινό σύρμα: 750°C (κάτω των 30s) |
| Δέσμη καλωδίου: πλαστικό M20x1.5 ∙ IP68∙ πλαστικό M25x1.5 ∙ IP68 (προαιρετικό) |
| Εγκατάσταση: Κρέμασμα βρόχων. |
Επικεφαλής λειτουργία: Αισθητήρας PIR με κατώτατο όριο ημερήσιου φωτός
Επείγουσα συγκομιδή |
| Αναλογία ισχύος φωτός προς τα πάνω: ULOR 0 |
| Αναλογία φωτεινής ισχύος προς τα κάτω: DLOR 100% |
| Ηλεκτρικό σύστημα |
| Ηλεκτρική σύνδεση: 0,3m 3*1,0mm2 ως στήριγμα, μέγιστο 3x2,5mm2 + 2x1,5mm2 συρματόπλεγμα θολώσεως, ελεύθερα άκρα συρματόπλεγματος, συρματόπλεγμα με προσαρμοσμένο μήκος με EU/AU/US plug για επιλογή |
| Κύρια τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Παράγοντας ισχύος (PF): ≥0.97 |
| Συνολική αρμονική στρέβλωση (THD): < 20% |
| Προστασία από υπερτάσεις: DM: 6kV,CM: 6kV, κριτήριο Β |
SPD (προαιρετικό): Προστατευτής παροχής παροχών τύπου 2, 10kV και 20kA. Σύνδεση σε σειρά με θερμοσυσσωματωτή
αποσυνδέτης για αποτελεσματικότερη προστασία στο τέλος της ζωής του |
| Τύπος εξόδου: μη-SELV ((μη απομονωμένο) |
| Παράγοντας αναβοσβήνειας: < 1% Αντίληψη των στροβοσκοπικών επιδράσεων (Pst) < 1 |
| Μέτρηση στραβοσκοπικής ορατότητας (SVM): <0.4 |
| Αντιληψιμότητα των στροβοσκοπικών επιδράσεων (Pst): < 1 |
| Φωτιστικά Δύναμη B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω διακόπτες κυκλωμάτων LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Σύστημα φωτομετρίας |
| Φώτα LED: SMD2835 (1W) |
|
CCT (Συσχετιζόμενη θερμοκρασία χρώματος): Μία CCT (3000K. 4000K. 5000K. 5700K. 6500K)
Τριχρώματα προαιρετικά (3000-4000-5000K∙ 3000-4500-6000K∙ 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης αναπαραγωγής χρώματος): > 80Ra για το πρότυπο (> 90Ra για το υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαίρεση κινδύνου) |
| ΕΟΚ (Τάξη ενεργειακής απόδοσης): A++ |
| SDCM (Κανονική απόκλιση αντιστοίχισης χρώματος): < 5 (SDCM < 3 προαιρετικό) |
|
UGR (4H, 8H) : 33,9 (Χρονοδιάγραμμα)
33.9 (διαμήκη)
|
| Γωνία δέσμης: 60°. 90°. 120° Προαιρετικά. |
| Μέση διάρκεια ζωής των φωτιστικών: 61.000 ώρες (L80B10) |
| Διατήρηση φωτεινής ακτινοβολίας σε e.o.l. > 70% |
| Λευκή απόδοση: 150LPW (ΠΡΟΛΙΝΗ) |
| Δυναμικότητα ονομαστικής ισχύος: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) Μέγιστο 15.000mm Μέγιστο 22.500mm Μέγιστο 30.000mm |
|
Παραδοθέντα λουμέντα
@ 5000K, CRl> 80 (PRIME) Μέγιστο 17.000lm Μέγιστο 25.500lm Μέγιστο 34.000lm
|
| Μαξ. 19.000 λμ. Μαξ. 28.500 λμ. Μαξ. 38.000 λμ. |
| Κατάσταση λειτουργίας |
| Θερμοκρασία / υγρασία λειτουργίας: -30~ +60°C (-22°F~ 140°F) / 5~85% RH, μη συμπυκνωμένη |
| Θέρμανση / υγρασία αποθήκευσης: -30~+80°C (-22°F~176°F) / 5~85% RH, μη συμπυκνωμένη |
| Μέσος ωφέλιμος χρόνος LED L80B10: ≥100.000H |
| Καθορισμένη ονομαστική διάρκεια ζωής (Tp < 70°C): Μέχρι 100.000 ώρες |
| Οδηγός MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Ανθεκτικότητα σε δονήσεις: 10~500Hz,5G 12min / 1cycle,περίοδος 72min.Κάθε ένα κατά μήκος των άξων X,Y,Z |
| Ακουστικός θόρυβος: < 25dB (30 cm απόσταση, κανονική λειτουργία) |
| Εγγύηση: 5 έτη (προεκτάσιμη έως 7 έτη) |
| Πιστοποιητικά |
| Παγκόσμιο Πιστοποιητικό: ENEC. CE. RoHS. D-Mark. KEMA-KEUR, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Οδηγίες ασφαλείας: EN 60598-1 |
| Οδηγίες EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Άλλες οδηγίες: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Αντοχή φωτεινής ροής, Αντοχή ισχύος και Αντοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl> 80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για την σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Οι πιο πρόσφατες πληροφορίες για το προϊόν και οι γενικοί όροι εγγύησης είναι διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις δυνάμεις για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της ενσωμάτωσης LED.
* Οι παραμέτροι στο δελτίο δεδομένων παρέχονται για Ta=25°C, με βάση 4000K/80Ra, 10% μεγαλύτερη απόδοση με 70Ra
1Κλείσε πρώτα το φως.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε το διακόπτη με το χέρι στην επιθυμητή ρύθμιση - Μην χρησιμοποιείτε κανένα μεταλλικό εργαλείο.
4Βάλε το κάλυμμα IP65 στη θέση του.
5- Ενεργοποιήστε το φωτιστικό.
Κλείστε το ρεύμα, συνδέστε το καλώδιο.
Σύνδεση αμβλύωσης (με αμβλύσιμο οδηγό)
1- Συμβατό με 0-10V dimming.
2Συνδέστε τα καλώδια όπως στο παραπάνω διάγραμμα.
| Δύναμη/W Εσωτερικό κουτί Εξωτερικό κουτί QTY/CTN Μονάδα N.W G.W/Καρτόνι |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
Παρακαλούμε διαβάστε όλες τις οδηγίες που ακολουθούν πριν από την εγκατάσταση:
* Για να αποφευχθεί το ηλεκτροπληξία, φροντίστε να απενεργοποιηθεί η παροχή ενέργειας πριν από την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργεί από ειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον εθνικό ηλεκτρικό κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Ξεπακετάρετε και εξετάστε προσεκτικά τον φακό, αναφέρετε τυχόν βλάβη και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Αν η λάμπα είναι κατεστραμμένη, μην την χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο των φωτιστικών LED,εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημιεξωτερικό ουδέτερο περιβάλλονΕν τω μεταξύ η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κλπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση του κατασκευαστή.Αν συμβεί κάποια λάθος εφαρμογή, η πολιτική εγγύησης δεν εγγυάται πλέον.
