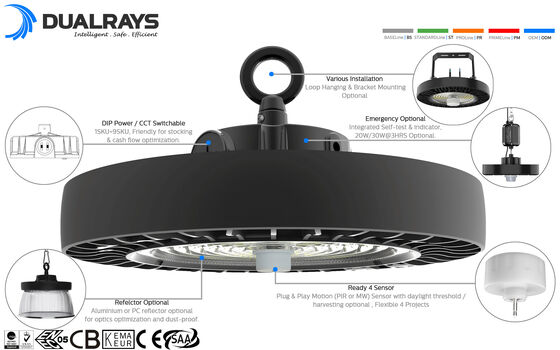

* ADC12 Die-castign Al, Ολοκληρωμένη Χύτευση, Εξαιρετική Θερμική Αγωγιμότητα;
* SAN'AN / LUMILEDS LED SMD2835 Υψηλής Φωτεινότητας, Οδηγός DUALRAYS Own-developed ή Οδηγός SOSEN / Προαιρετικός;
* Προστασία IP65 / IK08;
* Γωνία δέσμης 60°/90°/120° προαιρετική;
* Ανθεκτικό στη διάβρωση φινίρισμα με επίστρωση πούδρας;
Όλα τα φωτιστικά LED μας συμμορφώνονται με το πρότυπο CE, RoHS.Πολλαπλές Εγκαταστάσεις: Κρεμαστό Βρόχου, Τοποθέτηση στην Οροφή, Τοποθέτηση στον Τοίχο;

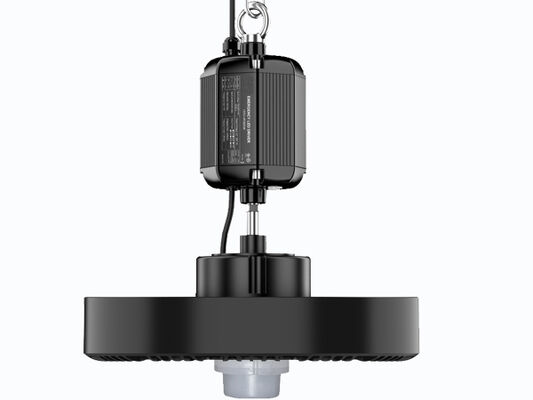

* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτης Ανάγκης;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Διακόπτης DIP Ρυθμιζόμενης Ισχύος ως Πρότυπο (100%-80%-60%);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 61.000h;

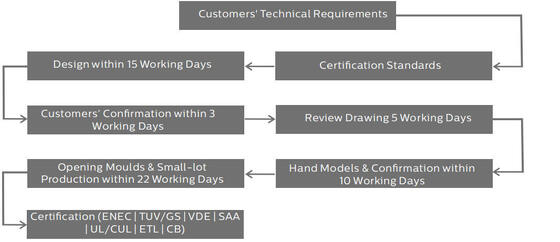

* Προσαρμοσμένη υποστήριξη για ειδικά έργα;
Επιλογές:
> Οδηγός: DUALRAYS Own-developed ενσωματωμένος οδηγός, λεπτός σχεδιασμός, ανθεκτικός και συμπαγής.
> 3 CCT προαιρετικά;
> Διακόπτης DIP Ρυθμιζόμενης Ισχύος (100%-80%-60%);
> Έλεγχοι και Dimming: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτης Ανάγκης;

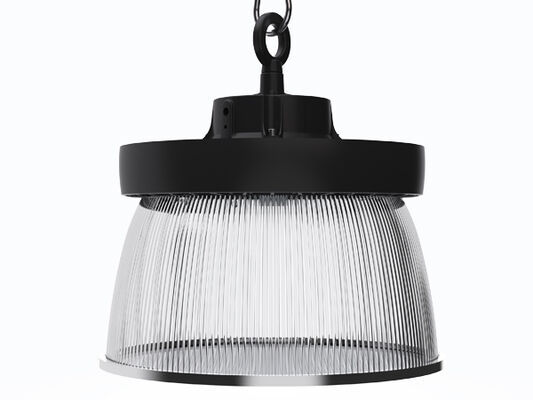

> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. τοποθέτηση σωλήνα.
> Εγκατάσταση: Κρεμαστό Βρόχου, Τοποθέτηση στην Οροφή, Τοποθέτηση στον Τοίχο;
> Αντικατάσταση παραδοσιακής πηγής φωτός HID ή MH;
> Αίθουσες εργοστασίων και περιοχές παραγωγής;
> Αποθήκες και αίθουσες logistics;
> Καταστήματα υλικού και μεγακαταστήματα;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων;
| Ισχύς/W Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Χυτό αλουμίνιο ADC12 υψηλής πίεσης EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με επίστρωση πούδρας |
| Υλικό διαχύτη: Εγχυμένο PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, υπό όρους φίλτρο UV (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανοποιητικά παρεμβύσματα: Αφρός σιλικόνης |
Απαγωγή θερμότητας LED: Μέσω του σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική απαγωγή μεταφοράς
εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτικό φακού, ανακλαστήρας PC/alu προαιρετικός |
Φινίρισμα: Επίστρωση βαφής πολυεστέρα, ηλεκτροστατικά ψεκασμένη και εξάχνωση στον φούρνο, Ανθεκτικό σε
διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, οδηγός ανταλλάξιμος |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ισχύ ρυθμιζόμενη μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος Dimming: ON-OFF | Dimming 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός Προστασίας Εισόδου): IP65 |
| IK (Αντοχή σε κρούση): IK08 |
| Προστατευτική Κλάση: Κλάση Ⅰ |
| Glow Wire: 750°C (Κάτω από 30s) |
| Καλωδιακή είσοδος: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Κρεμαστό Βρόχου | Στήριξη βραχίονα |

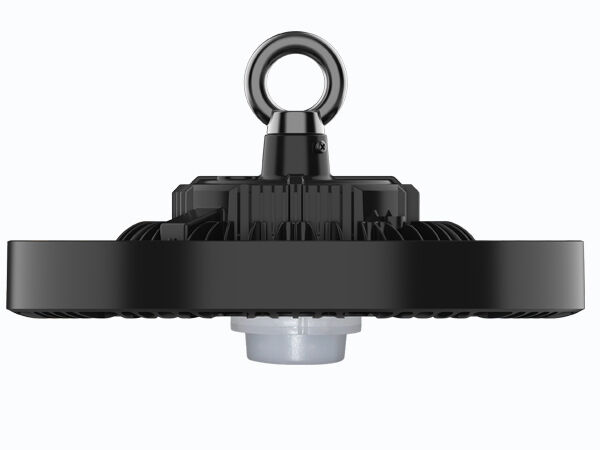

Έξυπνη Λειτουργία: Αισθητήρας PIR με όριο φωτός ημέρας| Αισθητήρας μικροκυμάτων με όριο φωτός ημέρας ή συλλογή φωτός ημέρας| Έκτακτης ανάγκης
Αναλογία προς τα πάνω φωτεινής απόδοσης: ULOR 0 |
| Αναλογία προς τα κάτω φωτεινής απόδοσης: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0,3m 3*1,0mm2 ως βάση, μέγιστο 3x2,5mm2 + 2x1,5 mm2 καλώδιο dimming, ελεύθερα άκρα καλωδίων, καλώδιο προσαρμοσμένου μήκους με βύσμα EU/AU/US για επιλογή |
| Κύρια τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής ισχύος (PF): ≥0,97 |
| Ολική αρμονική παραμόρφωση (THD): ＜20% |
| Προστασία υπέρτασης: DM: 6kV,CM: 6kV,Criterion B |
| SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA παροδικός προστατευτής υπέρτασης. Σύνδεση σειράς με θερμική ασφάλεια |
αποσυνδέτης για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του
Τύπος εξόδου: Μη-SELV (μη-μονωμένο) |
| Συντελεστής τρεμοπαίγματος: ＜1%Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) ＜1 |
| Μέτρο Στροβοσκοπικής Ορατότητας (SVM): ＜0,4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): ＜1 |
| Φωτιστικά Ισχύος B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω LSS Circuit Breakers 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
| CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Single CCT (3000K | 4000K | 5000K | 5700K |6500K) |
|
Τριχρωμία προαιρετική (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
CRI (Δείκτης απόδοσης χρωμάτων): >80Ra για standard (>90Ra για υψηλότερο CRI διαθέσιμο)
|
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται από κίνδυνο) |
| EEC (Energy Effciency Class): A++ |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜5 (SDCM |
| <3 Προαιρετικό)UGR (4H, 8H) : 33,9 (Cross) |
|
33,9 (Longitudinal)
Γωνία δέσμης: 60° | 90° | 120° Προαιρετικό
|
| Μέση χρήσιμη διάρκεια ζωής φωτιστικού: 61.000 ώρες (L80B10) |
| Διατήρηση αυλού στο e.o.l. >70% |
| Φωτεινή απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
| Lumens Delivered |
|
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
(ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm
|
| Συνθήκη λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, μη συμπυκνωμένο |
| Θερμοκρασία / Υγρασία αποθήκευσης: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, μη συμπυκνωμένο |
| Μέσος χρήσιμος χρόνος LED L80B10: ≥100.000H |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp |
| <70℃): Έως 100.000HDriver MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό στους κραδασμούς: 10~500Hz,5G 12min / 1cycle, περίοδος για 72min. Κάθε κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (Επεκτάσιμο έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο Πιστοποιητικό: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80. |
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η απόδοση του φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντων και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της διαλογής LED.
* Οι παράμετροι στο δελτίο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% απόδοση υψηλότερη με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον διακόπτη ολίσθησης με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε κανένα μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65 στη θέση του.
5. Ενεργοποιήστε το φωτιστικό.
Απενεργοποιήστε το ρεύμα, συνδέστε το καλώδιο AC.
Σύνδεση Dimming (Με οδηγό dimmable)
1. Συμβατό με dimming 0-10V.
2. Συνδέστε τα καλώδια όπως το παραπάνω διάγραμμα.
Ισχύς/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο QTY”/CTN Μονάδα N.W G.W/Carton
| 100 295x115x298mm 615x308x320mm 5PCS 2,2Kg 13,9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,4Kg 14,2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,6Kg 14,6Kg |
| Διαβάστε όλες τις παρακάτω οδηγίες πριν από την εγκατάσταση: |
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν από την εγκατάσταση.
* Ο λαμπτήρας θα πρέπει να εγκατασταθεί και να λειτουργήσει από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο τμήμα του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν η λάμπα έχει υποστεί ζημιά, μην τη χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο του φωτιστικού LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
*
