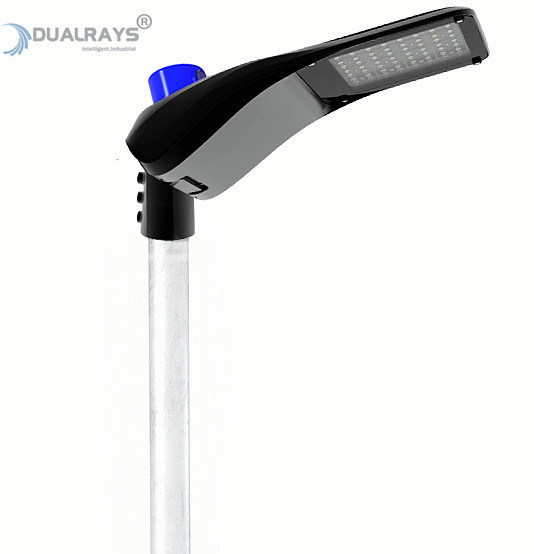

* LED υψηλής φωτεινότητας SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050, Προαιρετικό πρόγραμμα οδήγησης Meanwell ELG.
* Ενσωματωμένη χύτευση ακριβείας ADC12 AL, εξαιρετική θερμική αγωγιμότητα.
* Προστασία IP65 / IK08;
* Professional TypeⅠ/TypeⅡ(Long & Medium)/TypeⅢ(Medium)/TypeⅣ/TypeⅤ (Medium)optic Προαιρετικό.
* Φινίρισμα επιφανειακής βαφής με σπρέι, Οξείδωση/Διάβρωση/Ανθεκτικό στα οξέα
*Διατίθεται βάση περιστροφής 3/7 ακίδων για ελεγκτή φωτοκυττάρων ή ασύρματο χειριστήριο Zigbee.
* Ρυθμιζόμενη κεφαλή λαμπτήρα ±10°/-90°(<90W) ή ±15°/-90°(>90W).
* Διάφορος Έξυπνος Έλεγχος: 1-10V, DALI, Αισθητήρας μικροκυμάτων, Αισθητήρας φωτός ημέρας, Zigbee for Option.
* Χωρίς υπεριώδη ακτινοβολία ή IR και εντελώς χωρίς υδράργυρο.
* L80/B10 @ 60.000h;
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Πρόγραμμα οδήγησης: Meanwell//SOSEN, DURALYS οδηγός που έχει αναπτυχθεί μόνος του, ανθεκτικός και συμπαγής.
> LED: LUMILEDS/SAN'AN LEDΠροαιρετικός;
> Απόδοση: 130LPW/160LPW Προαιρετικό.
> Χειριστήρια και ρύθμιση φωτεινότητας: 1-10V, DALI, Αισθητήρας μικροκυμάτων, Αισθητήρας φωτός ημέρας, Zigbee for Option;
> SPD : 10KV/20KV Surge Protector.
> Οπτικός φακός:TypeⅠ/TypeⅡ(Long & Medium)/TypeⅢ(Medium)/TypeⅣ/TypeⅤ (Medium)optic Προαιρετικό;
> Ποδηλατόδρομοι και περιοχές ≤30KM/H.
> Αστικές και οικιστικές περιοχές.
> Βιομηχανικές περιοχές και χώροι στάθμευσης.
> Λεωφόροι;
> Υπεραστικοί δρόμοι και κυκλικοί κόμβοι.
> Αυτοκινητόδρομοι και αυτοκινητόδρομοι.
| Γενικό Σύστημα |
Υλικό περιβλήματος: Υψηλής πίεσης χυτό αλουμίνιο ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-
44100,EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με βαφή πούδρας |
| Οθόνη: Επίπεδο σκληρυμένο γυαλί πάχους 4mm υψηλής διαφάνειας, Πολυανθρακικό, ανθεκτικό στην υπεριώδη ακτινοβολία |
| Υλικό διαχύτη: Υπολογιστής με έγχυση σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Γκρι (RAL9006), Άλλα χρώματα προαιρετικά |
| Φλάντζες στεγανοποίησης: Αφρός σιλικόνης |
| Θερμική διάχυση LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση μεταφοράς που εξασφαλίζει θερμική επαφή με τις μονάδες LED μέσω μιας πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Βραχίονες: ø42 - ø63mm, είσοδος ράβδου: 100mm |
| Κλίση: Ρυθμιζόμενη Χωρίς εργαλεία στις 0°, 5°, 10°, 15° (posttop) | 0°, -5°, -10°, -15° (πλάγια είσοδος) |
Φινίρισμα: Πολυεστερική βαφή σε σκόνη, ηλεκτροστατικά ψεκασμένη και εξαχνωμένη στο φούρνο, Ανθεκτική σε
διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 12 μέτρα |
| Συντήρηση: Συντήρηση Εύκολο άνοιγμα χωρίς εργαλεία. Αρθρωτή ιδέα για εύκολη αντικατάσταση εξαρτημάτων: LED, προγράμματα οδήγησης, SPD |
Πρόγραμμα οδήγησης: Ρυθμιζόμενο και προγραμματιζόμενο πρόγραμμα οδήγησης σταθερού ρεύματος. Ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο σε α
γαλβανισμένη πλάκα χάλυβα |
| Έλεγχος ρύθμισης φωτισμού: ON-OFF | 1-10V dimming | DALI-2 | Zigbee |
| IP (Κατάταξη προστασίας εισόδου): IP65 |
| IK (Impact Resistance): IK08 |
| Κατηγορία προστασίας: Κατηγορία Ⅰ |
| Εγκατάσταση: Πλευρική είσοδος | post-top | στον ιστό Χωρίς εργαλεία στις 0°, 5°, 10°, 15° (μετά την κορυφή) | 0°, -5°, -10°, -15° (πλάγια είσοδος) |
| Είσοδος καλωδίου: H05RN-F 3*1,0mm2 | H05RN-F 5*1,0mm2 (μέγιστο τμήμα 4mm2) |
| Αντίσταση υπέρτασης: 6KV 1,2/50µs |
| SPD (προαιρετικό): 10kV-10kA, τύπου II, με σήμα LED και θερμική ασφάλεια για αποσύνδεση του φορτίου στο τέλος της διάρκειας ζωής. |
Έξυπνη λειτουργία: WL (Ασύρματο σύστημα επικοινωνίας ενός σημείου) | DALI (Διεπαφή ψηφιακής ρύθμισης φωτισμού) |
NEMA(Socket 3/5/7 pin (ANSI C136.41) | ZHAGA(Socket 4 pin (ZHAGA Book 18) | PHOTOCELL |
| Ηλεκτρολογικό Σύστημα |
| Κύρια τάση: 200~240VAC/ 50~60Hz | 100~277VAC/ 50~60Hz | 277~480VAC/50~60Hz |
| Συντελεστής ισχύος (PF): ≥0,95 |
| Ολική Αρμονική Παραμόρφωση (THD): ＜10% |
| Τύπος εξόδου: Μη SELV (μη απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: <1% |
| Αποτελεσματικότητα οδηγού: >90% |
| Ενεργειακή κλάση: A++ IPEA>1.15 |
| Σύστημα Φωτομετρίας |
| LED: SMD3030 / SMD5050 Προαιρετικά |
|
CCT (Συσχετισμένη θερμοκρασία χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K |6500K)
|
| CRI (Δείκτης απόδοσης χρωμάτων): >70Ra για τυπικό (>80Ra για υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται του κινδύνου) |
| Αναλογία εξόδου φωτός προς τα πάνω: ULOR 0% |
| Αναλογία εξόδου φωτός προς τα κάτω: DLOR 100% |
|
Δείκτης θάμβωσης: Μεταξύ D5 και D6 (ανάλογα με την κατανομή φωτός)
|
| Κατηγορία φωτεινής έντασης: Μεταξύ G*4 και G*6 (ανάλογα με την κατανομή φωτός) |
| Φωτεινή ροή: CIE nº3 |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜6 |
| Γωνία δέσμης: T1 | T2L | T2M | T3M | T4M | T5M |
| Μέση ωφέλιμη διάρκεια ζωής φωτιστικού: 60.000 ώρες (L80B10) |
| Συντήρηση Lumen στο eol: >70% |
|
Φωτεινή αποτελεσματικότητα: 130LPW (PROLine) | 160LPW (PRIMELline) Προαιρετικό
|
| Ονομαστική ισχύς: 30W 60W 90W 120W 150W 180W |
|
Παραδόθηκαν Lumens
@ 5000K, CRl>70 (PRO) 3.600lm 7.200lm 10.900lm 14.400lm 18.000lm 21.600lm
|
| (ΠΡΩΤΟΣ)4.500lm 9.000lm 13.500lm 18.000lm 22.500lm 27.000lm |
| Κατάσταση Λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -20~ +50℃ (-4°F ~ 122°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία αποθήκευσης: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέσος Χρήσιμος Χρόνος LED L80B10: ≥100.000H |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃): Έως 100.000 H |
| Πρόγραμμα οδήγησης MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό σε κραδασμούς: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72 λεπτά. Καθένα κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30 cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (επεκτάσιμη έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο Πιστοποιητικό: ENEC | CE | RoHS | Σήμα D | KEMA-KEUR Εισηγμένη, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, Ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>70.
* Η δέσμη φωτισμού, η κατανομή της έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά νόρμα EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης που διατίθενται στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες υποδεικνύονται στο φύλλο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της δέσμευσης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 5000K/70Ra.
*Ανοχή ισχύος με έκδοση ZHAGA ή τροφοδοτικό D4i/SR: ±10%.
Κλείστε το ρεύμα, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με πρόγραμμα οδήγησης με δυνατότητα ρύθμισης του φωτισμού)
1. Συμβατό με 0-10V dimming.
2.Συνδέστε τα καλώδια όπως το παραπάνω διάγραμμα.
| Power/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο Ποσότητα"/Μονάδα CTN NW GW/Χαρτοκιβώτιο |
| 100 260x260x150mm 790x273x282mm 5ΤΕΜ 2,4Kg 14,5Kg |
| 150 300x300x150mm 790x313x322mm 5ΤΕΜ 2,6Kg 14,9Kg |
| 150 350x350x150mm 790x363x372mm 5ΤΕΜ 2,9Kg 15,6Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκαθίσταται και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρολογικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιά και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος υπέστη ζημιά κατά τη μεταφορά.
* Εάν η λάμπα είναι κατεστραμμένη, μην τη χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικούς ή ημιυπαίθριους ουδέτερους χώρους. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε αυστηρή περιβαλλοντική εφαρμογή, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
