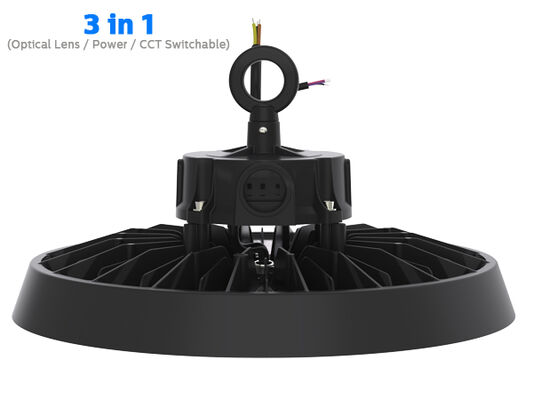

* ADC12 Die-castign Al, Ενσωματωμένη σφυρηλάτηση καλουπιών, εξαιρετική θερμική αγωγιμότητα.
* LED SAN'AN / LUMILEDS Υψηλής φωτεινότητας SMD2835, DUALRAYS δικός-αναπτυγμένο πρόγραμμα οδήγησης ή πρόγραμμα οδήγησης SOSEN / Προαιρετικό.
* Προστασία IP65 / IK08;
* 60°/90°/120° γωνία δέσμης προαιρετική.
* Φινίρισμα με επίστρωση σκόνης ανθεκτικό στη διάβρωση.

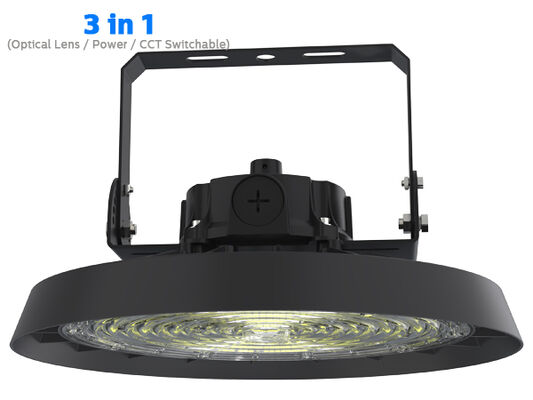

*Πολλαπλές εγκαταστάσεις: Κρεμάστρα με βρόχο, Τοποθέτηση στην οροφή, Τοποθέτηση στον τοίχο.

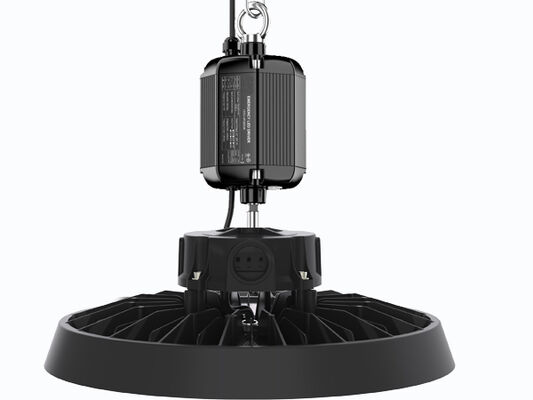

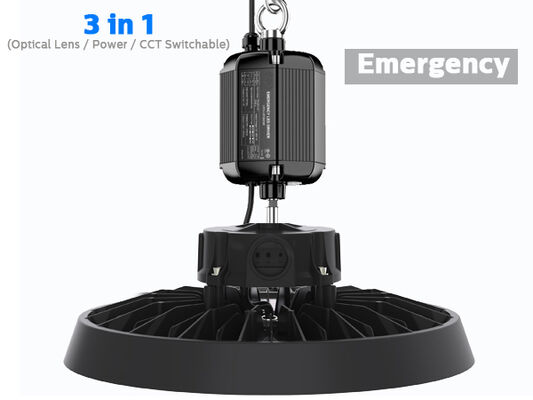

* Διάφορα έξυπνα χειριστήρια: 1-10V, αισθητήρας κίνησης, αισθητήρας ημέρας, Zigbee και έκτακτης ανάγκης.
* 3 CCT προαιρετικό (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Switchable Power ως Standard (100%-80%-60%).

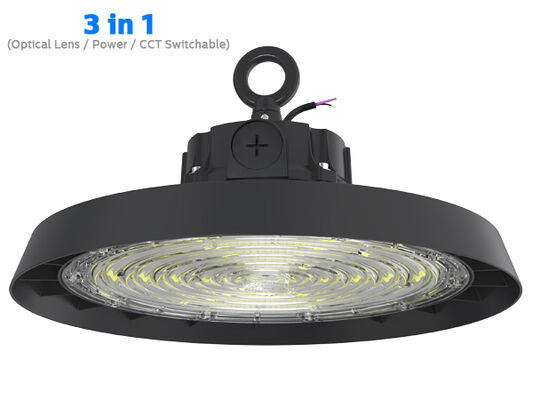

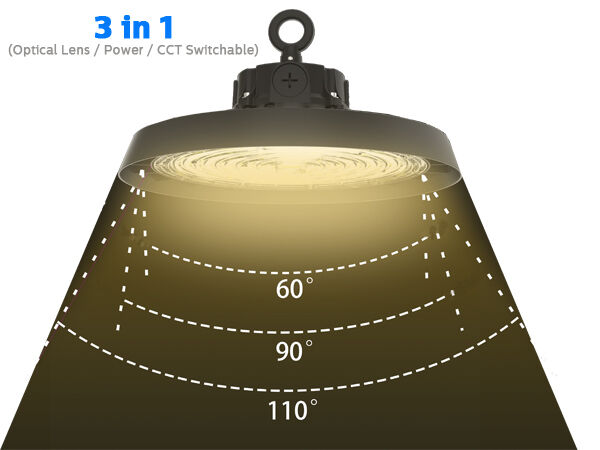

* Οπτικός φακός με δυνατότητα DIP (60°/90°/110°) Προαιρετικός (έκδοση PROLine 200W);
* Χωρίς υπεριώδη ακτινοβολία ή IR και εντελώς χωρίς υδράργυρο.
* L80/B10 @ 65.000h;
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Οδηγός: Meanwell//SOSEN.
> 3 CCT προαιρετικό.
> Δυνατότητα εναλλαγής DIP (100%-80%-60%).
>Οπτικός φακός με δυνατότητα DIP (60°/90°/110°) Προαιρετικός (έκδοση PROLine 200 W)
> Χειριστήρια και ρύθμιση φωτεινότητας: 1-10V, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης.
> Ανακλαστήρας : Ανακλαστήρας Η/Υ με / χωρίς τοποθέτηση καλύμματος.
> Εγκατάσταση: Κρεμάστρα με βρόχο, Τοποθέτηση οροφής, Τοποθέτηση στον τοίχο.
> Αντικατάσταση για παραδοσιακή πηγή φωτός HID ή MH.
> Αίθουσες εργοστασίων και χώροι παραγωγής.
> Αποθήκες και αίθουσες logistics.
> Καταστήματα σιδηρικών και μεγακαταστήματα.
> Στάδια και άλλες αθλητικές εγκαταστάσεις.
> Αντικατάσταση παραδοσιακού λαμπτήρα.
| Ισχύς/W Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Υψηλής πίεσης χυτό αλουμίνιο ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με βαφή πούδρας |
| Υλικό διαχύτη: Υπολογιστής με έγχυση σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Φλάντζες στεγανοποίησης: Αφρός σιλικόνης |
Θερμική διάχυση LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση συναγωγής
εξασφάλιση θερμικής επαφής με τις μονάδες LED μέσω μιας πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτικός φακός, PC/alu-reflector προαιρετικός |
| Φινίρισμα: Βαφή πολυεστέρα σε σκόνη, ηλεκτροστατικά ψεκασμένη και εξαχνωμένη στο φούρνο, Ανθεκτική στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: Η λυχνία LED δεν ανταλλάσσεται, αλλάζει ο οδηγός |
| Πρόγραμμα οδήγησης: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος ρύθμισης φωτισμού: ON-OFF | 1-10V dimming | DALI-2 | Zigbee |
| IP (Αξιολόγηση προστασίας εισόδου): IP65 |
| IK (Impact Resistance): IK08 |
| Κατηγορία προστασίας: Κατηγορία Ⅰ |
| Καλώδιο λάμψης: 750°C (κάτω των 30 δευτ.) |
| Στυπιοθλίπτη καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Κρεμαστό βρόχο | Τοποθέτηση βραχίονα |
| Έξυπνη λειτουργία: Αισθητήρας PIR με κατώφλι φωτός ημέρας| Αισθητήρας μικροκυμάτων με κατώφλι φωτός ημέρας ή συγκομιδή φωτός της ημέρας| Επείγον |
| Αναλογία εξόδου φωτός προς τα πάνω: ULOR 0 |
| Αναλογία εξόδου φωτός προς τα κάτω: DLOR 100% |
| Ηλεκτρολογικό Σύστημα |
| Ηλεκτρική σύνδεση: 0,3m 3*1,0mm2 ως βάση, μέγιστο 3x2,5mm2 + 2x1,5 mm2 σύρμα μείωσης φωτεινότητας, ελεύθερα άκρα σύρματος, προσαρμοσμένο καλώδιο μήκους με βύσμα EU/AU/US για προαιρετική επιλογή |
| Κύρια τάση: 100~277VAC/50/60Hz, 140-280VDC |
| Συντελεστής ισχύος (PF): ≥0,97 |
| Ολική Αρμονική Παραμόρφωση (THD): ＜20% |
| Προστασία από υπερτάσεις: DM: 6kV,CM: 6kV,Κριτήριο Β |
SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA προστασία από υπέρταση. Σύνδεση σειράς με θερμοσίφωνο
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της ζωής του |
| Τύπος εξόδου: Μη SELV (μη απομονωμένο) |
| Παράγοντας τρεμοπαίγματος: ＜1% Perceptibility of Stroboscopic Effects (Pst) ＜1 |
| Στροβοσκοπικό μέτρο ορατότητας (SVM): ＜0.4 |
| Αντιληπτικότητα Στροβοσκοπικών Επιδράσεων (Pst): ＜1 |
| Φωτιστικά Power B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω διακόπτη LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Σύστημα Φωτομετρίας |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη θερμοκρασία χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT προαιρετικό (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης απόδοσης χρωμάτων): >80Ra για τυπικό (>90Ra για υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται του κινδύνου) |
| EEC (Τάξη ενεργειακής απόδοσης): A++ |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H) : 33,9 (Σταυρός)
33,9 (Διαμήκης)
|
| Γωνία δέσμης: 60° | 90° | 120° Προαιρετικά |
| Μέση ωφέλιμη διάρκεια ζωής φωτιστικού: 65.000 ώρες (L80B10) |
| Συντήρηση Lumen σε eol >70% |
| Φωτεινή αποτελεσματικότητα: 150LPW (PROLine) | 170LPW (PRIMELline) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W)240W DIP (150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Μέγ. Μέγιστο 15.000lm. 22.500lm Μέγ. 30.000 λμΜέγ. Μέγιστο 36.000lm. 45.000 λμ |
|
Παραδόθηκαν Lumens
@ 5000K, CRl>80 (PRIME) Μέγ. 17.000lm Μέγ. 25.500lm Μέγ. 34.000 λμΜέγ. Μέγιστο 40.800lm 51.000 λμ
|
| (ULTRA) Μέγ. 19.000lm Μέγ. 28.500lm Μέγ. 38.000 λμΜέγ. Μέγιστο 45.600 lm. 57.000 λμ |
| Κατάσταση Λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία αποθήκευσης: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέσος Χρήσιμος Χρόνος LED L80B10: ≥100.000H |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃): Έως 100.000 H |
| Πρόγραμμα οδήγησης MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό σε κραδασμούς: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72 λεπτά. Καθένα κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30 cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (επεκτάσιμη έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο Πιστοποιητικό: ENEC | CE | RoHS | Σήμα D | KEMA-KEUR Εισηγμένη, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, Ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτισμού, η κατανομή της έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά νόρμα EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης που διατίθενται στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες υποδεικνύονται στο φύλλο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της δέσμευσης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, απόδοση 10% υψηλότερη με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.

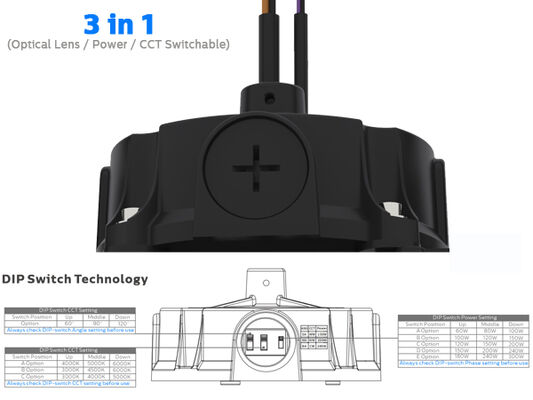

3. Ρυθμίστε τον συρόμενο διακόπτη με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Επανατοποθετήστε το κάλυμμα IP65 στη θέση του.
5. Ενεργοποιήστε το φωτιστικό.
Βγάλτε το στήριγμα από την εγκατάσταση Στερεώστε το στήριγμα στο highbay με κατσαβίδι, Finished.
πλευρά του βραχίονα και καλωδίωση 3 καλωδίων στον οδηγό.συνδέστε τον αισθητήρα μικροκυμάτων από την άλλη
πακέτο .
Κλείστε το ρεύμα, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με πρόγραμμα οδήγησης με δυνατότητα ρύθμισης του φωτισμού)
1. Συμβατό με 0-10V dimming.
2.Συνδέστε τα καλώδια όπως το παραπάνω διάγραμμα.
| Power/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο Ποσότητα"/Μονάδα CTN NW GW/Χαρτοκιβώτιο |
| 100 270x270x150mm 790x283x292mm 5ΤΕΜ 2,4Kg 14,2Kg |
| 150 310x310x150mm 790x323x332mm 5ΤΕΜ 2,6Kg 15,6Kg |
| 200 350x350x150mm 790x363x372mm 5ΤΕΜ 2,8Kg 16,9Kg |
| 240380x380x150mm790x393x402mm 5 ΤΕΜ 3,1Kg 18,2Kg |
| 300380x380x150mm790x393x402mm 5 ΤΕΜ 3,2Kg 18,6Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκαθίσταται και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρολογικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιά και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος υπέστη ζημιά κατά τη μεταφορά.
* Εάν η λάμπα είναι κατεστραμμένη, μην τη χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικούς ή ημιυπαίθριους ουδέτερους χώρους. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε αυστηρή περιβαλλοντική εφαρμογή, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
