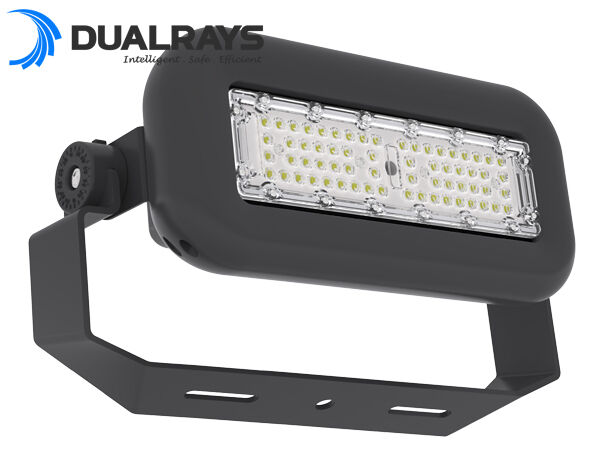

* LED υψηλής φωτεινότητας SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050, Meanwell XLG / Προαιρετικό πρόγραμμα οδήγησης PHILIPS.
* Περίβλημα AL θαλάσσιας κατηγορίας Υψηλή πίεση περιβλήματος AL με διαβαθμισμένη χύτευση σε επίπεδο WF2, Ενσωματωμένη χύτευση ακριβείας ADC12 AL, Εξαιρετική θερμική αγωγιμότητα.
* Υλικό από ανοξείδωτο ατσάλι 316 Στήριγμα και υλικό από ανοξείδωτο χάλυβα για μέγιστη αντοχή στη διάβρωση.
* Προστασία IP66 / IK10;
* 30°/60°/90°/120°Συμμετρικό,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Ασύμμετρο,
45° πολωμένο, 60° πολωμένο (αναπτυσσόμενο) οπτικό Προαιρετικό.

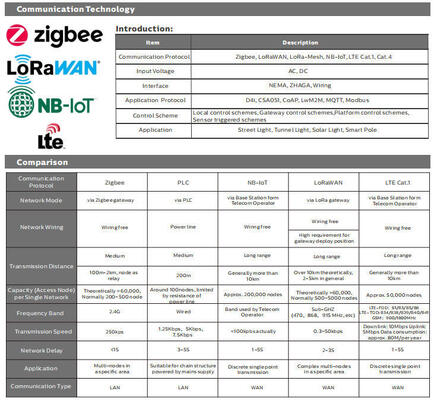

* Διάφορος Έξυπνος Έλεγχος: 1-10V, DALI, DMX512, Zigbee for Option.
* Χωρίς υπεριώδη ακτινοβολία ή IR και εντελώς χωρίς υδράργυρο.
* L80/B10 @ 100.000h;
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Πρόγραμμα οδήγησης: Meanwell//SOSEN/PHILIPS, DURALYS πρόγραμμα οδήγησης, ανθεκτικό και συμπαγές.
> LED: LUMILEDS/SAN'AN LED Προαιρετικά.
> Απόδοση: 130LPW/160LPW Προαιρετικό.
> Χειριστήρια και Dimming: 1-10V, DALI, DMX512, Zigbee for Option;
> Οπτικός φακός: 30°/60°/90°/120°Συμμετρικός, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Ασύμμετρος,
45° πολωμένο, 60° πολωμένο (αναπτυσσόμενο) οπτικό Προαιρετικό.

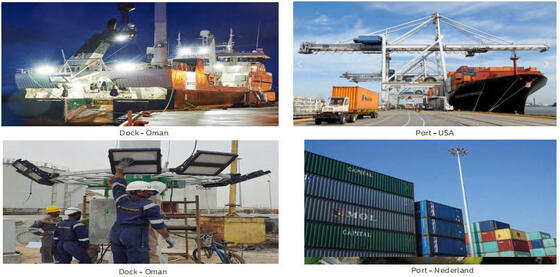

>αλιευτικά σκάφη;
>Καταστρώματα θαλάσσιων σκαφών.
>Εναέριοι γερανοί & γερανοί σκελετών.
>Υπεράκτιες πλατφόρμες γεώτρησης.
>Φωτισμός υψηλής περιοχής ιστού.
>Λιμενικές εγκαταστάσεις?
| Γενικό Σύστημα |
| Υλικό περιβλήματος: Υψηλής πίεσης χυτό αλουμίνιο ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με βαφή πούδρας. |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Φλάντζες στεγανοποίησης: Αφρός σιλικόνης |
Θερμική διάχυση LED: Μέσω σώματος φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση συναγωγής
εξασφάλιση θερμικής επαφής με τις μονάδες LED μέσω μιας πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |

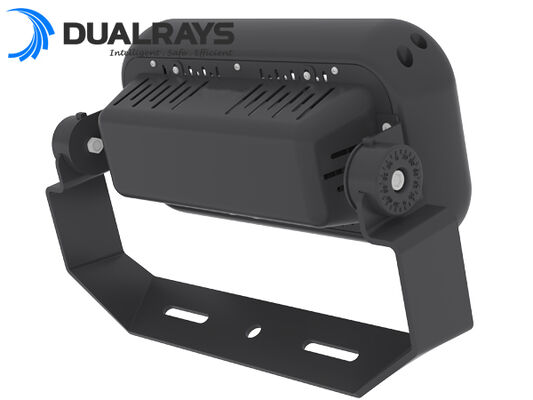

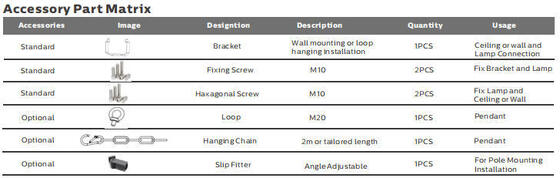

| Στηρίγματα: SS316 Ναυτικό στήριγμα σχήματος U με δυνατότητα περιστροφής 360° |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 20 μέτρα |
| Συντήρηση: Εύκολο άνοιγμα με κατσαβίδι, αρθρωτή ιδέα για εύκολη αντικατάσταση εξαρτημάτων: LED, οδηγοί, SPD. |
Πρόγραμμα οδήγησης: Ρυθμιζόμενο και προγραμματιζόμενο πρόγραμμα οδήγησης σταθερού ρεύματος. Ενσωματωμένο στο κουτί του προγράμματος οδήγησης, προ-καλωδιωμένο
μέσα σε ένα γαλβανισμένο κουτί οδηγού. |
| IP (Αξιολόγηση προστασίας εισόδου): IP66 |
| IK (Impact Resistance): IK10 |
| Κατηγορία προστασίας: Κατηγορία Ⅰ |
| Είσοδος καλωδίου: H05RN-F 3*1,5mm2 | H05RN-F 5*1,5mm2 (μέγιστο τμήμα 4mm2) |
| Αντίσταση υπέρτασης: CM: 10kV, DM: 6kV |
| SPD (προαιρετικό): 10kV-10kA, τύπου II, με σήμα LED και θερμική ασφάλεια για αποσύνδεση του φορτίου στο τέλος της ζωής |

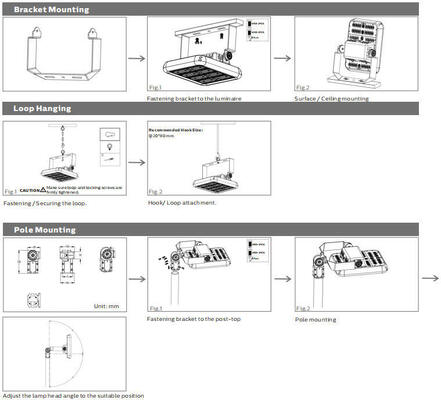

| Τοποθέτηση: Τοποθέτηση βραχίονα, κατάλληλο για τοποθέτηση σε έδαφος, τοίχο, ψηλό ιστό και άλλο συμπαγές επίπεδο |

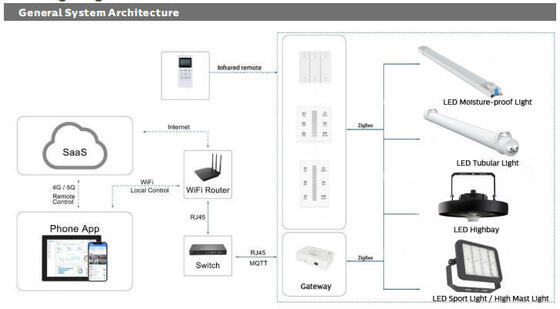

| Έξυπνη λειτουργία: 0-10V, PWM, Έλεγχος χρόνου, DMX, Zigbee, DALI |
| Ηλεκτρικό Σύστημα |
| Κύρια τάση: 100~277VAC/ 50~60Hz | 277~480VAC/50~60Hz |
| Συντελεστής ισχύος (PF): ≥0,95 |
| Ολική Αρμονική Παραμόρφωση (THD): ＜10% |
| Τύπος εξόδου: Μη SELV (μη απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: <1% |
| Αποτελεσματικότητα οδηγού: >90% |
| Ενεργειακή κλάση: A++ IPEA>1.15 |
| Σύστημα Φωτομετρίας |
| LED: SMD3030 / SMD5050 Προαιρετικά |
| CCT (Συσχετισμένη θερμοκρασία χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Δείκτης απόδοσης χρωμάτων): >70Ra για τυπικό (>80Ra για υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται του κινδύνου) |
| Αναλογία εξόδου φωτός προς τα πάνω: ULOR 0% |
| Αναλογία εξόδου φωτός προς τα κάτω: DLOR 100% |
| Δείκτης θάμβωσης: Μεταξύ D5 και D6 (ανάλογα με την κατανομή φωτός) |
| Κατηγορία φωτεινής έντασης: Μεταξύ G*4 και G*6 (ανάλογα με την κατανομή φωτός) |
| Φωτεινή ροή CIE nº3: >95% |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜6 |
|

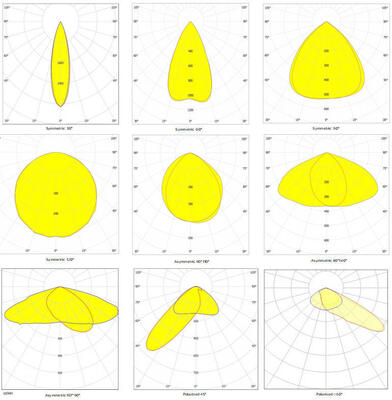

Γωνία δέσμης: 30°/60°/90°/120° Συμμετρική, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Ασύμμετρη,
45° πολωμένο, 60° πολωμένο (αναπτυσσόμενο)
|
| Μέση ωφέλιμη διάρκεια ζωής φωτιστικού: 100.000 ώρες (L80B10) |
| Συντήρηση Lumen στο eol: >70% |
| Φωτεινή αποτελεσματικότητα: 130LPW (PROLine) | 160LPW (PRIMELline) Προαιρετικό |

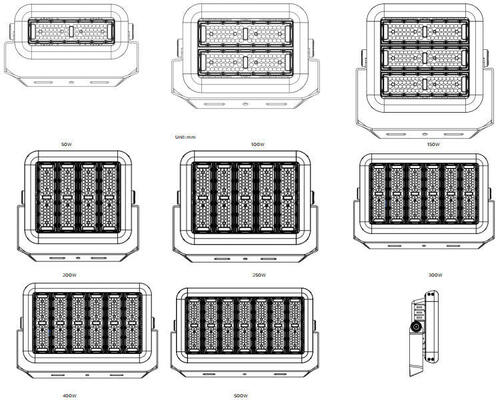

| Ονομαστική ισχύς: 50W 100W 150W 200W 300W 400W 500W |
|
Παραδόθηκαν Lumens
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Κατάσταση Λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία αποθήκευσης: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RH, χωρίς συμπύκνωση |
| Μέσος Χρήσιμος Χρόνος LED L80B10: ≥100.000H |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃): Έως 100.000 H |
| Πρόγραμμα οδήγησης MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό σε κραδασμούς: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72 λεπτά. Καθένα κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30 cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (επεκτάσιμη έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο Πιστοποιητικό: ENEC | CE | RoHS | Σήμα D | KEMA-KEUR Εισηγμένη, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, Ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>70.
* Η δέσμη φωτισμού, η κατανομή της έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά νόρμα EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης που διατίθενται στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες υποδεικνύονται στο φύλλο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της δέσμευσης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 5000K/70Ra.
* Ανοχή ισχύος με έκδοση ZHAGA ή τροφοδοτικό D4i/SR: ±10%.
Κλείστε το ρεύμα, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με πρόγραμμα οδήγησης με δυνατότητα ρύθμισης του φωτισμού)
1. Συμβατό με 0-10V dimming.
2.Συνδέστε τα καλώδια όπως το παραπάνω διάγραμμα.
| Power/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο Ποσότητα"/Μονάδα CTN NW GW/Χαρτοκιβώτιο |
| 50 260x150x425mm 635x540x445mm 8ΤΕΜ 3,6Kg 32,8Kg |
| 100 300x150x425mm 635x620x445mm 8ΤΕΜ 5,8Kg 51,6Kg |
| 150 405x150x425mm 635x420x445mm 4ΤΕΜ 7,4Kg 33,5Kg |
| 200 415x150x410mm 635x430x430mm 4ΤΕΜ 9,3Kg 42,7Kg |
| 250 415x150x485mm 415x150x485mm 1ΤΕΜ 13,9Kg 16,3Kg |
| 300415x150x560mm 415x150x560mm 1ΤΕΜ 16,3Kg 19,5Kg |
| 400 415x150x560mm 415x150x560mm 1ΤΕΜ 19,5Kg 22,8Kg |
| 500 415x150x635mm 415x150x635mm 1ΤΕΜ 22,8Kg 25,5Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκαθίσταται και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρολογικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιά και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος υπέστη ζημιά κατά τη μεταφορά.
* Εάν η λάμπα είναι κατεστραμμένη, μην τη χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικούς ή ημιυπαίθριους ουδέτερους χώρους. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε αυστηρή περιβαλλοντική εφαρμογή, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
*Επαγγελματίαςομάδα:>15 χρόνια εμπειρία, δικό του εργοστάσιο, > 10 ομάδα μηχανικών, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC, παρέχουν προϊόντα και υπηρεσίες καλής ποιότητας.
* Αξιόπιστη μάρκα:Δημιούργησε σταθερή και μακροπρόθεσμη συνεργασία με τους πελάτες της Ευρώπης, κέρδισε υψηλό βραβείο και εμπιστοσύνη και διαθέτει αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση.
*Παρέχετε προσομοίωση DIALux:Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος κ.λπ., η ομάδα μηχανικών μας θα κάνει προσομοίωση σύμφωνα με τις απαιτήσεις σας και θα σας προτείνει το καλύτερο προϊόν.
*Όλα τα φωτιστικά μας LED συμμορφώνονται με το πρότυπο CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 που αναφέρονται για τα κορυφαία προϊόντα.
