* Πλαίσιο από χυτό αλουμίνιο ADC12, Ολοκληρωμένη σφυρηλάτηση, Εξαιρετική Θερμική Αγωγιμότητα;
* LED SMD2835 Υψηλής Φωτεινότητας SAN'AN / LUMILEDS, Οδηγός που αναπτύχθηκε από την DUALRAYS ή SOSEN / Οδηγός Προαιρετικός;
* Προστασία IP65 / IK08;
* Γωνία δέσμης 60°/90°/120° προαιρετική;
* Ανθεκτικό στη διάβρωση φινίρισμα με βαφή πούδρας;
* Πολλαπλές Εγκαταστάσεις: Ανάρτηση με βρόχο, Επίτοιχη στήριξη, Στήριξη οροφής;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Ρυθμιζόμενη Ισχύς με διακόπτη DIP ως στάνταρ (100%-80%-60%);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 56.000 ώρες;
* Υποστηρίζεται προσαρμογή για ειδικά έργα;
Επιλογές:
> Οδηγός: Ενσωματωμένος οδηγός που αναπτύχθηκε από την DUALRAYS, λεπτός σχεδιασμός, ανθεκτικός και συμπαγής.
> 3 CCT προαιρετικά;
> Ρυθμιζόμενη Ισχύς με διακόπτη DIP (100%-80%-60%);
> Έλεγχοι και Ρύθμιση φωτεινότητας: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. Στήριξη σωλήνα.
> Εγκατάσταση: Ανάρτηση με βρόχο, Επίτοιχη στήριξη, Στήριξη οροφής;
> Αντικατάσταση παραδοσιακών πηγών φωτός HID ή MH;
> Εργοστασιακοί χώροι και χώροι παραγωγής;
> Αποθήκες και χώροι logistics;
> Καταστήματα υλικών και υπερμάρκετ;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων,
| Ισχύς/W Μέγεθος Α / mm Μέγεθος Β / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος Ε / mm |
| 100 Φ250 Φ184 119 166.5 197 |
| 150 Φ290 Φ226 119 166.5 197 |
| 200 Φ330 Φ265 119 166.5 197 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Χυτό αλουμίνιο ADC12 υψηλής πίεσης EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706, βαμμένο με πούδρα |
| Υλικό διαχυτή: Εν injected PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, φίλτρο UV υπό όρους (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά παρεμβύσματα: Αφρός σιλικόνης |
| Θερμική απαγωγή LED: Μέσω πτερυγίων στο σώμα φωτιστικού ADC12 AL, χωρίς αγώγιμα υγρά. Παθητική απαγωγή μέσω συναγωγής, διασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης υψηλής αγωγιμότητας χωρίς μόλυβδο |
| Οπτικό σύστημα: Οπτική φακού, ανακλαστήρας PC/αλουμινίου προαιρετικός |
Φινίρισμα: Βαφή πούδρας πολυεστέρα, ηλεκτροστατικά ψεκασμένη και υποβληθείσα σε φούρνο, ανθεκτική
στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη αντικαταστάσιμο, οδηγός αντικαταστάσιμος |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένος στο φωτιστικό, προκαλωδιωμένος |
| Έλεγχος ρύθμισης φωτεινότητας: ON-OFF | Ρύθμιση φωτεινότητας 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός Προστασίας από Εισχώρηση): IP65 |
| IK (Αντοχή σε κρούση): IK08 |
| Κλάση Προστασίας: Κλάση Ι |
| Πυράντοχο σύρμα: 750°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |

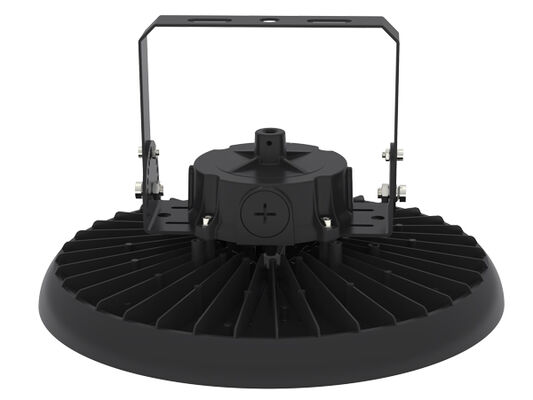

| Εγκατάσταση: Ανάρτηση με βρόχο | Στήριξη με βραχίονα |
Έξυπνη λειτουργία: Αισθητήρας PIR με κατώφλι φωτός ημέρας | Αισθητήρας μικροκυμάτων με κατώφλι φωτός ημέρας ή φως
ημέρας | Έκτακτη Ανάγκη |
| Λόγος φωτεινής εξόδου προς τα πάνω: ULOR 0 |
| Λόγος φωτεινής εξόδου προς τα κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0.3m 3*1.0mm2 ως στάνταρ, μέγιστο 3x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας, ελεύθερα άκρα καλωδίου, προσαρμοσμένο μήκος καλωδίου με βύσμα EU/AU/US για επιλογή |
| Κύρια Τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής Ισχύος (PF): ≥0.97 |
| Συνολική Αρμονική Παραμόρφωση (THD): <20% |
| Προστασία από Υπέρταση: DM: 6kV, CM: 6kV, Κριτήριο Β |
SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA προστατευτικό υπέρτασης. Σειριακή σύνδεση με θερμοασφάλεια
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του |
| Τύπος εξόδου: Μη-SELV (μη απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: <1% Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) <1 |
| Μέτρο Οπτικής Αντιληπτότητας Στροβοσκοπικών Εφέ (SVM): <0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): <1 |
| Φωτιστικά Ισχύς B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω Διακοπτών Κυκλώματος LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης Απόδοσης Χρώματος): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| Κατηγορία Ενεργειακής Απόδοσης (EEC): A++ |
| SDCM (Τυπική Απόκλιση Αντιστοίχισης Χρώματος): <5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H): 33.9 (Εγκάρσιο)
33.9 (Διαμήκες)
|
| Γωνία δέσμης: 60° | 90° | 120° Προαιρετική |
| Μέση Χρήσιμη Διάρκεια Φωτιστικού: 56.000 ώρες (L80B10) |
| Διατήρηση αυλού στο τέλος ζωής >70% |
| Φωτεινή Απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική Ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Μέγιστο 15.000lm Μέγιστο 22.500lm Μέγιστο 30.000lm |
|
Παραδοθέντες Αυλοί
@ 5000K, CRl>80 (PRIME) Μέγιστο 17.000lm Μέγιστο 25.500lm Μέγιστο 34.000lm
|
| (ULTRA) Μέγιστο 19.000lm Μέγιστο 28.500lm Μέγιστο 38.000lm |
| Συνθήκες Λειτουργίας |
| Θερμοκρασία/Υγρασία Λειτουργίας: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία/Υγρασία Αποθήκευσης: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Διάρκεια LED L80B10: ≥100.000H |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp<70°C): Έως 100.000H |
| MTBF Οδηγού: 198.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε δονήσεις: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε ένας κατά μήκος των αξόνων X, Y, Z |
| Ακουστικός Θόρυβος: <25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Έτη (Επεκτάσιμη έως 7 έτη) |
| Πιστοποιήσεις |
| Παγκόσμια Πιστοποίηση: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτός, η κατανομή της έντασης του φωτός και η απόδοση του φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχύεις για μεμονωμένους δείκτες αναφέρονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης των LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον διακόπτη ολίσθησης με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.
Αφαιρέστε το κάλυμμα. Σύνδεση της συσκευής αισθητήρα. Ολοκληρώθηκε.
Στερέωση / Ασφάλιση του βρόχου. Σύνδεση γάντζου/βρόχου.
Στερέωση του βραχίονα στο φωτιστικό. Στήριξη σε επιφάνεια / οροφή.
Απενεργοποιήστε την τροφοδοσία, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με οδηγό με δυνατότητα ρύθμισης φωτεινότητας)
1. Συμβατό με ρύθμιση φωτεινότητας 0-10V.
2. Συνδέστε τα καλώδια όπως στο παραπάνω διάγραμμα.
| Ισχύς/W Εσωτερικό Κουτί Εξωτερικό Καρτόνι ΠΟΣΟΤΗΤΑ/ΚΙΒΩΤΙΟ Μονάδα Ν.W G.W/Καρτόνι |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
Παρακαλούμε διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργήσει από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τον λαμπτήρα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν ο λαμπτήρας έχει υποστεί ζημιά, μην τον χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο για φωτιστικά LED, η DUALRAYS δηλώνει επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να χρησιμοποιούνται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε αυστηρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν θα ισχύει πλέον.
* Επαγγελματική ομάδα: >15 χρόνια εμπειρίας, δικό μας εργοστάσιο, >10 μηχανικοί, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης ποιότητας, παρέχουμε τόσο προϊόντα καλής ποιότητας όσο και υπηρεσίες;
* Αξιόπιστη μάρκα: Δημιουργήσαμε σταθερή και μακροχρόνια συνεργασία με Ευρωπαίους πελάτες, λάβαμε υψηλούς επαίνους και εμπιστοσύνη, και έχουμε αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση;
* Παροχή προσομοίωσης DIALux: Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος κ.λπ., η ομάδα μηχανικών μας θα κάνει προσομοίωση σύμφωνα με τις απαιτήσεις σας και θα σας προτείνει το καλύτερο προϊόν;
* Όλα τα φωτιστικά LED μας συμμορφώνονται με τα πρότυπα CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 εισηγμένα για τα κορυφαία προϊόντα.
