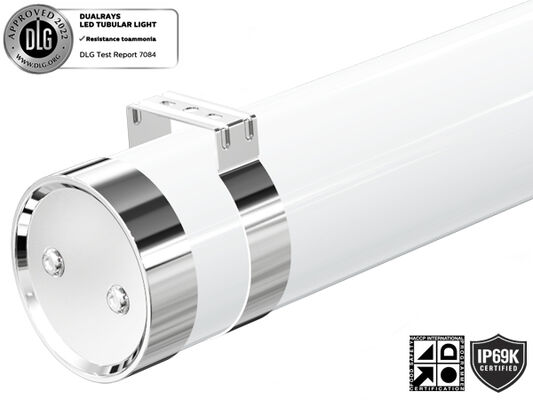

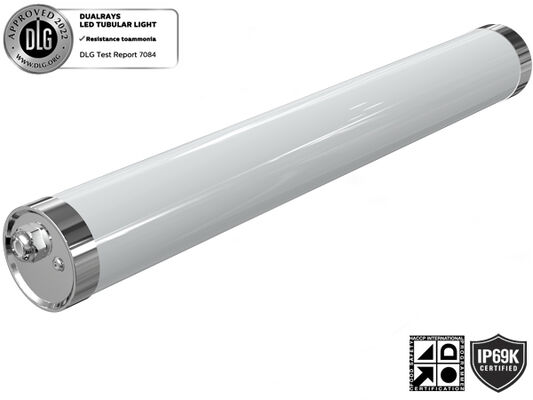

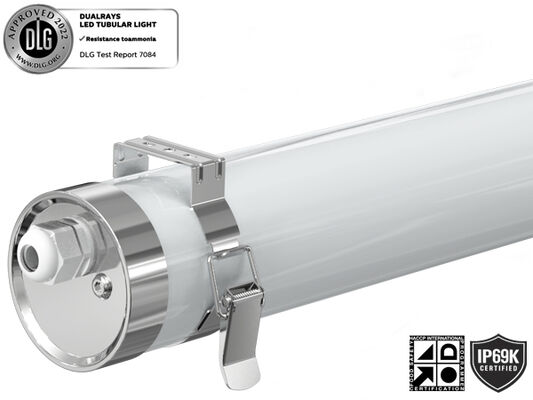

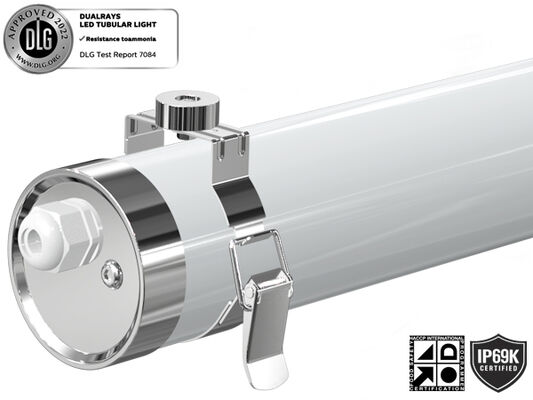

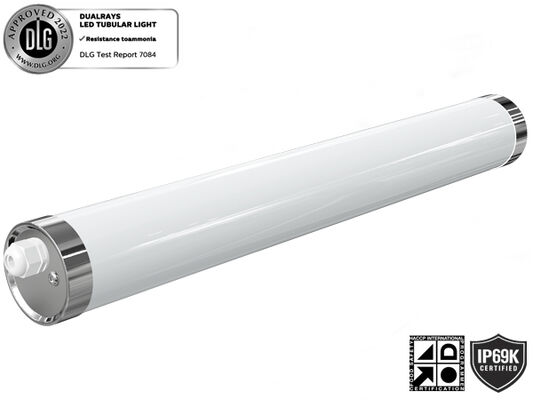

Δορυφορικό φως LED TB6 - Βιομηχανική προστασία IP69K IK10
Το TB6 LED Tubular Light έχει σχεδιαστεί για να αντέχει σε ακραίες περιβαλλοντικές συνθήκες και να λειτουργεί αξιόπιστα σε σκληρά, χημικά απαιτητικά περιβάλλοντα.Κατασκευασμένο με υλικά υψηλής ποιότητας και ισχυρό σχεδιασμό, αυτό το φωτιστικό προσφέρει εξαιρετική αντοχή στην αμμωνία, τη ρύπανση από θείο και διάφορα χημικά ενώ αντέχει στα περισσότερα απολυμαντικά και καθαριστικά.
Διαθέτει πιστοποίηση IP69K για πλήρη προστασία από σκόνη και ικανότητα καθαρισμού υψηλής πίεσης, μαζί με πιστοποίηση DLG για την αντοχή του αμμωνίου στο περιβάλλον,Αυτό το φως είναι ιδανικό για γεωργικές εφαρμογές.Παρέχει επίσης ασφαλές φωτισμό σε απαιτητικά βιομηχανικά περιβάλλοντα, συμπεριλαμβανομένων των εργοστασίων ηλεκτροπληγήσεως, των εγκαταστάσεων παραγωγής ελαστικών, των αποθεματικών,και περιοχές με αυξημένες συγκεντρώσεις χημικών ουσιώνΤο ανθεκτικό στις υπεριώδεις ακτίνες υλικό εξασφαλίζει αξιόπιστες εξωτερικές επιδόσεις.
Βασικά χαρακτηριστικά και προδιαγραφές
- Υψηλής φωτεινότητας LED SAN'AN SMD2835 με LIFUD/BOKE/AGT High PF Driver χωρίς αναβοσβήματα
- Προαιρετική ρύθμιση ισχύος του διακόπτη DIP
- Αντιστέκεται σε πίεση νερού 100bar (1450psi) και θερμοκρασίες έως 80°C
- IP69K PMMA IK06 Προστασία από αμμωνία/υπεριωδείς ακτίνες και PC IK10
- Πολλαπλές γωνίες δέσμης: 120°/200°/280°/360° προαιρετικά
- Μία ή διπλή καλωδίωση συνδεσιμότητα προαιρετική
- Πολυδιάστατη εγκατάσταση: Αναστολή, τοποθέτηση στον τοίχο, μαγνητικός φορέας
- Διαλογιστικές επιλογές ελέγχου: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρα ημερήσιου φωτός, Zigbee και έκτακτη ανάγκη
- Χωρίς εκπομπές υπεριώδους ακτινοβολίας ή υπέρυθρων ακτινοβολιών, χωρίς υδράργυρο
- L80/B10 @ 61.000 ώρες ζωής
- Προσαρμογή διαθέσιμη για ειδικά έργα
Διαθέσιμες επιλογές
- Οδηγός: TRIDONIC / BOKE Οδηγός μη SELV
- Ελέγχου και εξασθένισης: 1-10V, DALI, αισθητήρα κίνησης, αισθητήρα ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης
- Γωνίες δέσμης: 120°/200°/280°/360° προαιρετικά
- Εγκατάσταση: Ανάρτηση, τοποθέτηση στον τοίχο, μαγνητικός φορέας
- Υλικό: PC/PMMA προαιρετικό
Συνιστώμενες εφαρμογές
- Αντικατάσταση φωτισμού με φθορισμό NCF
- Εγκαταστάσεις μεταποίησης τροφίμων
- Χημικές εγκαταστάσεις
- Αποθήκες σταθμών ζώων
- Εγκαταστάσεις πλύσης αυτοκινήτων
- Εξωτερικές και εσωτερικές τοποθεσίες
Τεχνικές προδιαγραφές
Γενικό σύστημα
| Υλικό στέγασης |
Εκχυλισμένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό τον όρο του φίλτρου UV (IK10) |
| Υλικό διάχυσης |
Εκχυλισμένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό τον όρο του φίλτρου UV (IK10) |
| Χρώμα του σπιτιού |
Λευκό (RAL9016), άλλα χρώματα προαιρετικά |
| Συσκευές σφράγισης |
Σιληκόνη |
| Ηλεκτρικοί φωτεινοί προβολείς |
Μέσα από το σώμα του φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγωγικά υγρά. Παθητική διάχυση διασύνδεσης που εξασφαλίζει θερμική επαφή με τις μονάδες LED μέσω υψηλής αγωγιμότητας |
| Αντι συμπύκνωσης |
Βαλβίδα εξισορρόπησης πίεσης για τη διασφάλιση της απελευθέρωσης υγρασίας, την αποφυγή συμπύκνωσης και τη διατήρηση της στεγανότητας IP |
| Τελείωσε. |
Ηλεκτροστατικά ψεκασμένα και υπολιμμένα στο φούρνο. |
| Συνιστώμενο ύψος τοποθέτησης |
2 - 8 μέτρα |
| Διατήρηση |
Τελικό κάλυμμα με βίδα για τοποθέτηση |
| Οδηγός |
Συνεχές ρεύμα, ενσωματωμένο σε φωτιστικό, προσύρματο |
| Έλεγχος εξασθένισης |
Ενεργοποίηση. 1-10V σκούραση. |
| Αξιολόγηση ΙΠ |
IP67 / IP69K |
| Αξιολόγηση IK |
IK10 |
| Προστατευτική κατηγορία |
Τάξη Ι |
| Φωτεινό σύρμα |
850°C (κάτω των 30s) |
| Αγγειοκυτταρικό αδένα |
Δαχτυλόσχοινο M20 (Νάιλον ή SS304/316 Δαχτυλόσχοινο Προαιρετικό) |
| Εγκατάσταση |
Εγκατασκευασμένο στο ταβάνι. Αναστολή. Μαγνητικό. |
| Υπεύθυνη λειτουργία |

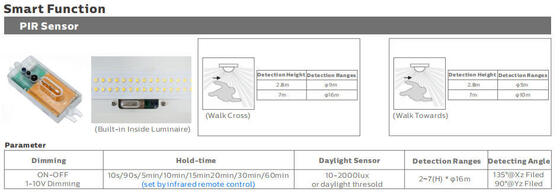

Αισθητήρας PIR. Αισθητήρας μικροκυμάτων. Έκτακτη ανάγκη. |
Ηλεκτρικό σύστημα
| Διορθωτικές συσκευές |
3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 καλώδια για επιλογή |
| Κύρια τάση |
220~240VAC/ 50/60Hz, 180-264VDC |
| Παράγοντας ισχύος (PF) |
≥0.96 |
| Συνολική αρμονική στρέβλωση (THD) |
< 10% |
| Τύπος εξόδου |
Χωρίς SELV (μη απομονωμένο) |
| Παράγοντας αναβοσβήνειας |
< 1% |
| Μέτρηση στραβοσκοπικής ορατότητας (SVM) |
< 0.4 |
| Αντιληψιμότητα των στροβοσκοπικών επιδράσεων (Pst) |
< 1 |

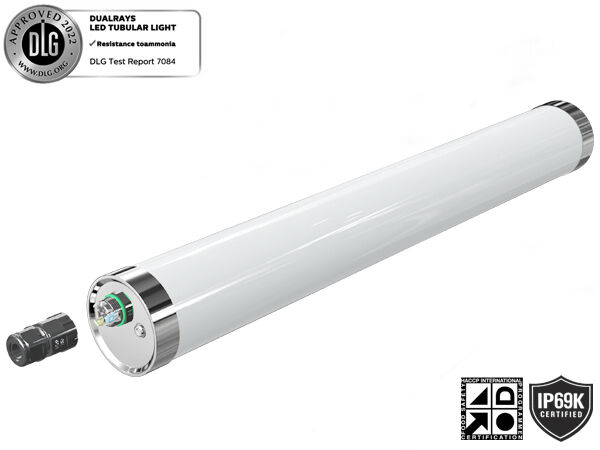

| Σύνδεση τερματικού |
Γρήγορο καπάκι για εύκολη καλωδίωση |
| Δύναμη φωτιστικών |
Β10Α |
Β16Α |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
Σύστημα φωτομετρίας
| Φώτα LED |
SMD2835 (1W) |
| CCT (Συσχετιζόμενη θερμοκρασία χρώματος) |
Μία CCT (3000K∙ 4000K∙ 5000K∙ 5700K∙ 6500K) |
| Δείκτης αναπαραγωγής χρώματος (CRI) |
> 80Ra για το πρότυπο (> 90Ra για το υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια |
RG0 (απαλλαγμένη από κίνδυνο) |
| ΕΟΚ (Τάξη ενεργειακής απόδοσης) |
Α++ |
| SDCM (Κανονική απόκλιση της αντιστοίχισης χρώματος) |
< 5 (SDCM < 3 Προαιρετικό) |
| UGR (4H, 8H) |
24.9 (σταυρός) 23.4 (μήκους) |
| Γωνία δέσμης |
120°... 280°... 360° Προαιρετικά. |
| Μέση διάρκεια ζωής των φωτιστικών |
61,000 ώρες (L80B10) |
| Διατήρηση φωτεινής ακτινοβολίας στο e.o.l. |
> 70% |
| Λάμψη φωτός |
130LPW (ΠΡΟΛΙΝΗ) ∙ 160LPW (ΠΡΙΜΕΛΙΝΗ) Προαιρετικά |

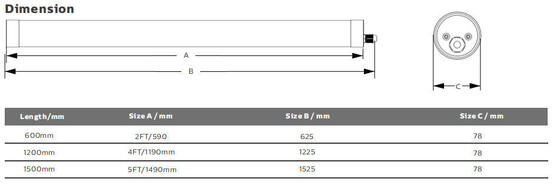

| Διάρκεια |
2ft/600mm |
4FT/1200mm |
5ft/1500mm |
| Κατηγορία ισχύος |
20W |
30W |
30W |
| Φωτεινές εκπομπές που παραδίδονται @ 5000K, CRI>80 (PRO) |
2600 ml. |
3900 χιλιοστά. |
3900 χιλιοστά. |
| Φωτεινές εκπομπές που παραδίδονται @ 5000K, CRI>80 (PRIME) |
3200 ml. |
4800 χιλιοστά. |
4800 χιλιοστά. |
Προϋποθέσεις λειτουργίας
| Ενεργειακή θερμοκρασία / υγρασία |
-20~+60°C (-4°F~140°F) / 5~85% RH, μη συμπυκνωμένο |
| Θέρμανση / υγρασία αποθήκευσης |
-40~+80°C (-40°F~176°F) / 5~85% RH, μη συμπυκνωμένο |
| Μέσος χρήσιμος χρόνος LED L90B10 |
≥0.96 |
| Καθορισμένη ονομαστική διάρκεια ζωής (Tp < 70°C) |
Μέχρι 100.000H |
| Οδηγός MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Ανθεκτικό στις δονήσεις |
10~500Hz, 5G 12min / 1cycle, περίοδος 72min. Κάθε κατά μήκος των άξων X, Y, Z |
| Ακουστικός θόρυβος |
< 25dB (30cm απόσταση, κανονική λειτουργία) |
| Εγγύηση |
5 έτη |
Πιστοποιητικά
| Παγκόσμιο πιστοποιητικό |
ENEC CE RoHS D-Mark KEMA-KEUR Listed SAA C-Tick RCM CB ETL / CETL DLC Premium |
| Οδηγίες ασφάλειας |
EN 60598-1. EN 60598-2-3. EN 62493. IEC 62471 |
| Οδηγίες ΕΜΚ |
ΕΝ 55015 ΕΝ 61547 ΕΝ 61000-3-2 ΕΝ 61000-3-3 ΕΝ 61347-2-13 ΕΝ 61347-1 ΕΝ 62384 |
| Άλλες οδηγίες |
Η IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Αντοχή φωτεινής ροής, Αντοχή ισχύος και Αντοχή θερμοκρασίας χρώματος ±5%, 5000K και CRI> 80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για την σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Οι πιο πρόσφατες πληροφορίες για το προϊόν και οι γενικοί όροι εγγύησης είναι διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις δυνάμεις για μεμονωμένους δείκτες που αναφέρονται στο δελτίο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της ενσωμάτωσης LED.
* Παραμέτροι στο δελτίο δεδομένων που παρέχονται για Ta=25°C, με βάση 4000K/80Ra, 10% μεγαλύτερη απόδοση με 70Ra

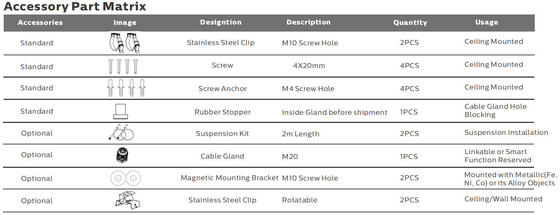

Μέθοδοι εγκατάστασης
Εγκαταστάθηκε στην οροφή
Βυθίστε την βίδα στο ταβάνι, στερεώστε το κλιπ στο ταβάνι με μια βίδα, πιέστε δυνατά το φως με το χέρι.

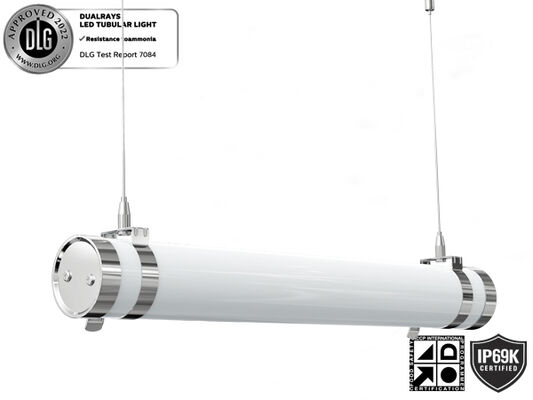

Αναστολή
Βυθίστε την τρύπα με βίδα στην οροφή. Κάντε σφίξιμο στο φωτιστικό με το χέρι σφιχτά. Εγκαταστήστε και σταθεροποιήστε το γάντζο τοποθέτησης στην οροφή και το κλιπ, στη συνέχεια ρυθμίστε το μήκος των κιτ αναστολής.
Εναλλακτικές συσκευές
Στρίψτε μια τρύπα στο ταβάνι, κάντε κλικ στο φωτιστικό με κλιπ, περιστρέψτε την γωνία κατά βούληση.
Μαγνητική τοποθέτηση
Βγάλτε τα 2PCS κλιπ με μαγνητικούς δακτυλίους από την συσκευασία του κατασκευαστή. Κάντε κλικ στο φωτιστικό με μαγνητικούς κλιπ με το χέρι σφιχτά.Co) ή των αντικειμένων από κράμα του, κατά περίπτωση.

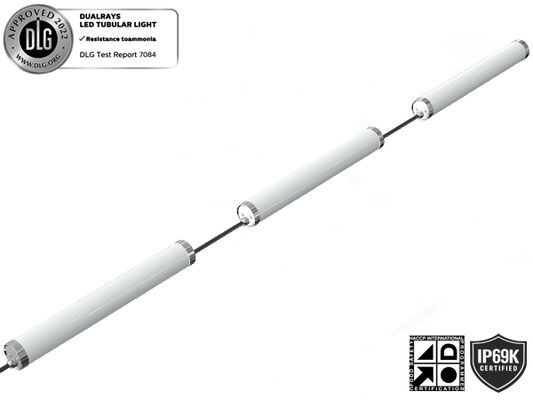

Σύνδεση που συνδέεται

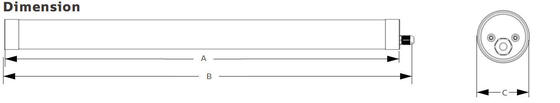

Προδιαγραφές συσκευασίας
| Διάμετρος/mm |
Εσωτερικό κουτί |
Εξωτερική συσκευασία |
Ποσότητα ΤΟΕ/ΚΤΝ |
Μονάδα N.W. |
G.W/Κάρτον |
| 600 |
733x93x93mm |
748x294x304 χιλιοστά |
9PCS |
1.4 κιλά |
13.2 κιλά |
| 1200 |
1333x93x93 χιλιοστά |
1348x294x304 χιλιοστά |
9PCS |
2.1 κιλά |
190,8 κιλά |
| 1500 |
1633x93x93 χιλιοστά |
1648x294x304 χιλιοστά |
9PCS |
20,8 κιλά |
26.4 κιλά |
Οδηγίες εγκατάστασης και ασφάλειας
- Για την αποφυγή ηλεκτροπληξίας, βεβαιωθείτε ότι η παροχή ενέργειας έχει απενεργοποιηθεί πριν από την εγκατάσταση
- Η λάμπα πρέπει να τοποθετείται και να λειτουργεί από ειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον εθνικό ηλεκτρικό κώδικα και τους αντίστοιχους τοπικούς κώδικες.
- Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν βλάβη και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο τμήμα έχει υποστεί ζημιά κατά τη μεταφορά
- Αν το φως είναι κατεστραμμένο, μην το χρησιμοποιήσετε!
Δήλωση του κατασκευαστή
Σύμφωνα με το Διεθνές Πρότυπο των φωτιστικών LED,Η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημιεξωτερικό ουδέτερο περιβάλλονΗ DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα. Οποιαδήποτε εφαρμογή σε σκληρό περιβάλλον, συμπεριλαμβανομένης της υψηλής / χαμηλής θερμοκρασίας, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κλπ.δεν επιτρέπεται χωρίς επίσημη επιβεβαίωση από τον κατασκευαστήΣε περίπτωση εσφαλμένης εφαρμογής, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
Ικανότητες της εταιρείας
- Επαγγελματική ομάδα:>15 χρόνια εμπειρίας, δικό εργοστάσιο, >10 μηχανικοί ομάδα, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC
- Αξιόπιστη μάρκα:Καθορισμένη σταθερή μακροπρόθεσμη συνεργασία με τους πελάτες της Ευρώπης, αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση
- Η προσομοίωση DIALux:Η ομάδα μηχανικών μας παρέχει υπηρεσίες προσομοίωσης με βάση τις παραμέτρους της εφαρμογής σας
- Πρότυπα ποιότητας:Όλα τα φωτιστικά LED συμμορφώνονται με τα πρότυπα CE, RoHS με πιστοποιητικά TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Πληροφορίες ναυτιλίας
Για τις μικρές παραγγελίες, συνιστάται η ταχεία αποστολή. Για τις μεγάλες παραγγελίες, η θαλάσσια ή η σιδηροδρομική αποστολή (στόχος Ευρώπης) είναι πιο αποδοτική από άποψη κόστους, αλλά διαρκεί περισσότερο.Σας προτείνουμε αεροπορικό φορτίο στο αεροδρόμιο και παράδοση στην πόρτα σας..
Συχνές Ερωτήσεις
Ε: Ποια είναι η εγγύηση για το φως σωληνοειδούς LED TB7;
Αν υπάρξουν προβλήματα ποιότητας από την πλευρά μας κατά τη διάρκεια αυτής της περιόδου, θα καλύψουμε τα έξοδα αποστολής και αντικατάστασης.
Ε2: Ποιες μεθόδους πληρωμής αποδέχεστε;
RE: Δεχόμαστε πολλαπλές μεθόδους πληρωμής, συμπεριλαμβανομένων των Western Union, PayPal, T / T, L / C. Η τυποποιημένη πληρωμή για τις χονδρικές παραγγελίες είναι T / T: 30% προκαταβολή, 70% υπόλοιπο πριν από την αποστολή..
Ε3: Τι είναι το CRI;
RE: CRI (Color Rendering Index) δείχνει με ποια ακρίβεια εμφανίζονται τα χρώματα κάτω από το φως.με 90Ra διαθέσιμα σε υψηλότερο κόστος.
Ε4: Μπορώ να αγοράσω μόνο τη στέγαση ξεχωριστά;
RE: Παρέχουμε μόνο πλήρη φωτιστικά, αλλά υπάρχουν και επιλογές SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
Ε: Υπάρχει φθηνό κόστος αποστολής για την εισαγωγή στη χώρα μας;
RE: Για μικρές παραγγελίες, συνιστάται η ταχεία αποστολή.Προτείνεται αεροπορικό φορτίο προς το αεροδρόμιο συν υπηρεσία παράδοσης.
Ε6: Μπορούμε να λάβουμε υποστήριξη αν έχουμε τη δική μας θέση στην αγορά;
RE: Ενημερώστε μας για τις λεπτομερείς απαιτήσεις της αγοράς σας.
Ε7: Ποιες λειτουργίες εξασθένισης είναι διαθέσιμες;
RE: DALI, PIR, 1-10V dimming διαθέσιμη.
Ε8: Ποιες είναι οι εφαρμογές του TB7 LED Tubular Light σας;
RE: Οι εφαρμογές περιλαμβάνουν: Αντικατάσταση φθοριούχου NCF, εγκαταστάσεις επεξεργασίας τροφίμων, χημικές εγκαταστάσεις, αποθήκες ζώων, πλυντήρια αυτοκινήτων, εξωτερικές και εσωτερικές εγκαταστάσεις.
