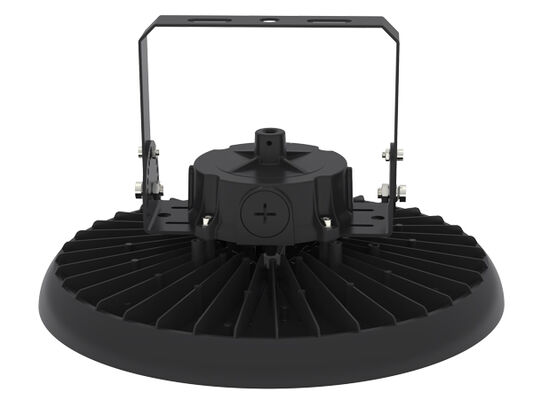

* ADC12 Χυτό Αλουμίνιο, Ολοκληρωμένη Σφυρηλάτηση, Εξαιρετική Θερμική Αγωγιμότητα;
* LED SMD2835 Υψηλής Φωτεινότητας SAN'AN / LUMILEDS, Οδηγός Ανάπτυξης DUALRAYS ή SOSEN / Προαιρετικός Οδηγός;
* Προστασία IP65 / IK08;
* Γωνία δέσμης 60°/90°/120° προαιρετική;
* Ανθεκτικό στη διάβρωση φινίρισμα με βαφή πούδρας;
Όλα τα φωτιστικά LED μας συμμορφώνονται με τα πρότυπα CE, RoHS.Πολλαπλές Εγκαταστάσεις: Ανάρτηση με βρόχο, Εντοιχισμένη οροφή, Εντοιχισμένη τοίχου;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Ρυθμιζόμενη Ισχύς με διακόπτη DIP ως στάνταρ (100%-80%-60%);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 56.000 ώρες;
* Υποστηρίζεται προσαρμογή για ειδικά έργα;
Επιλογές:
> Οδηγός: Ενσωματωμένος οδηγός ανάπτυξης DUALRAYS, λεπτός σχεδιασμός, ανθεκτικός και συμπαγής.
> 3 CCT προαιρετικά;
> Ρυθμιζόμενη Ισχύς με διακόπτη DIP (100%-80%-60%);
> Έλεγχοι και Ρύθμιση φωτεινότητας: 1-10V, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη Ανάγκη;
> Ανακλαστήρας: Ανακλαστήρας PC με / χωρίς κάλυμμα. Στήριξη σωλήνα.
> Εγκατάσταση: Ανάρτηση με βρόχο, Εντοιχισμένη οροφή, Εντοιχισμένη τοίχου;
> Αντικατάσταση παραδοσιακών πηγών φωτός HID ή MH;
> Εργοστασιακοί χώροι και χώροι παραγωγής;
> Αποθήκες και χώροι logistics;
> Καταστήματα υλικών και υπερμάρκετ;
> Στάδια και άλλες αθλητικές εγκαταστάσεις;
> Αντικατάσταση παραδοσιακών λαμπτήρων,
| Ισχύς/W Μέγεθος Α / mm Μέγεθος Β / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος Ε / mm |
| 100 φ250 φ184 119 166.5 197 |
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| Γενικό Σύστημα |
Υλικό περιβλήματος: Χυτό αλουμίνιο ADC12 υψηλής πίεσης EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706, βαμμένο με πούδρα |
| Υλικό διαχυτή: Εν injected PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, προαιρετικό φίλτρο UV (IK08) |
| Χρώμα περιβλήματος: Μεταλλικό Μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά παρεμβύσματα: Αφρός σιλικόνης |
| Θερμική απαγωγή LED: Μέσω πτερυγίων στο σώμα του φωτιστικού από ADC12 AL, χωρίς αγώγιμα υγρά. Παθητική απαγωγή με συναγωγή που διασφαλίζει θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης υψηλής αγωγιμότητας χωρίς μόλυβδο |
| Οπτικό σύστημα: Οπτική φακού, προαιρετικός ανακλαστήρας PC/αλουμινίου |
Φινίρισμα: Βαφή πούδρας πολυεστέρα, ηλεκτροστατικά ψεκασμένη και υποβληθείσα σε φούρνο, ανθεκτική
στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, οδηγός ανταλλάξιμος |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένος στο φωτιστικό, προ-καλωδιωμένος |
| Έλεγχος ρύθμισης φωτεινότητας: ON-OFF | Ρύθμιση φωτεινότητας 1-10V | DALI-2 | Zigbee |
| IP (Βαθμός Προστασίας από Εισχώρηση): IP65 |
| IK (Αντοχή σε κρούση): IK08 |
| Τάξη Προστασίας: Κλάση Ι |
| Πυράντοχο σύρμα: 750°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος καλωδίου: Πλαστικό M20x1.5 – IP68 | Πλαστικό M25x1.5 – IP68 (προαιρετικό) |
| Εγκατάσταση: Ανάρτηση με βρόχο | Στήριξη με βραχίονα |
Έξυπνη λειτουργία: Αισθητήρας PIR με όριο φωτεινότητας ημέρας | Αισθητήρας μικροκυμάτων με όριο φωτεινότητας ημέρας ή συγκομιδή φωτός ημέρας | Έκτακτη Ανάγκη
Λόγος φωτεινής εξόδου προς τα πάνω: ULOR 0 |
| Λόγος φωτεινής εξόδου προς τα κάτω: DLOR 100% |
| Ηλεκτρικό Σύστημα |
| Ηλεκτρική σύνδεση: 0.3m 3*1.0mm2 ως στάνταρ, μέγιστο 3x2.5mm2 + 2x1.5 mm2 καλώδιο ρύθμισης φωτεινότητας, ελεύθερα άκρα καλωδίου, προσαρμοσμένο μήκος καλωδίου με βύσμα EU/AU/US για επιλογή |
| Κύρια Τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Συντελεστής Ισχύος (PF): ≥0.97 |
| Συνολική Αρμονική Παραμόρφωση (THD): <20% |
| Προστασία από Υπέρταση: DM: 6kV, CM: 6kV, Κριτήριο Β |
| SPD (Προαιρετικό): Τύπος 2, 10kV και 20kA προστατευτικό υπέρτασης. Σειριακή σύνδεση με θερμική ασφάλεια |
αποζεύκτη για πιο αποτελεσματική προστασία στο τέλος της διάρκειας ζωής του
Τύπος εξόδου: Μη-SELV (μη απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: <1% Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst) <1 |
| Μέτρο Οπτικής Αντίληψης Στροβοσκοπικών Εφέ (SVM): <0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): <1 |
| Ισχύς Φωτιστικών B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω Ασφαλειών LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
| CCT (Συσχετισμένη Χρωματική Θερμοκρασία): Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
|
3CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
CRI (Δείκτης Χρωματικής Απόδοσης): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο)
|
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| EEC (Κατηγορία Ενεργειακής Απόδοσης): A++ |
| SDCM (Τυπική Απόκλιση Χρωματικής Αντιστοίχισης): <5 (SDCM |
| <3 Προαιρετικό)UGR (4H, 8H) : 33.9 (Εγκάρσιο) |
|
33.9 (Διαμήκες)
Γωνία δέσμης: 60° | 90° | 120° Προαιρετική
|
| Μέση Χρήσιμη Διάρκεια Ζωής Φωτιστικού: 56.000 ώρες (L80B10) |
| Διατήρηση αυλού στο τέλος ζωής >70% |
| Φωτεινή Απόδοση: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Προαιρετικό |
| Ονομαστική Ισχύς: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Μέγιστο 15.000lm Μέγιστο 22.500lm Μέγιστο 30.000lm |
| Παραδοθέντες Αυλοί |
|
@ 5000K, CRl>80 (PRIME) Μέγιστο 17.000lm Μέγιστο 25.500lm Μέγιστο 34.000lm
(ULTRA) Μέγιστο 19.000lm Μέγιστο 28.500lm Μέγιστο 38.000lm
|
| Συνθήκες Λειτουργίας |
| Θερμοκρασία / Υγρασία Λειτουργίας: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία Αποθήκευσης: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Διάρκεια Ζωής LED L80B10: ≥100.000H |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp |
| <70°C): Έως 100.000HMTBF Οδηγού: 198.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε δονήσεις: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε άξονας X, Y, Z |
| Ακουστικός Θόρυβος: <25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Έτη (Επεκτάσιμη έως 7 έτη) |
| Πιστοποιήσεις |
| Παγκόσμια Πιστοποίηση: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Ανοχή φωτεινού ροής, ανοχή ισχύος και ανοχή χρωματικής θερμοκρασίας ±5%, 5000K και CRl>80. |
* Η δέσμη φωτός, η κατανομή έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχείς για μεμονωμένους δείκτες αναφέρονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης των LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra
1. Απενεργοποιήστε πρώτα το φωτιστικό.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε τον διακόπτη ολίσθησης με το χέρι στην επιθυμητή ρύθμιση - ΜΗΝ χρησιμοποιείτε μεταλλικό εργαλείο.
4. Τοποθετήστε ξανά το κάλυμμα IP65.
5. Ενεργοποιήστε το φωτιστικό.
Αφαιρέστε το κάλυμμα. Σύνδεση της συσκευής αισθητήρα. Ολοκληρώθηκε.
Στερέωση / Ασφάλιση του βρόχου. Σύνδεση άγκιστρου / βρόχου.

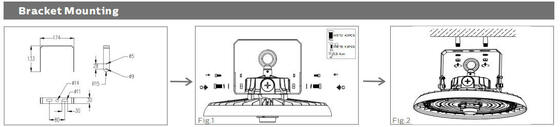

Στερέωση του βραχίονα στο φωτιστικό. Επιτοίχια / Οροφής στήριξη.
Απενεργοποιήστε την τροφοδοσία, συνδέστε το καλώδιο AC.
Σύνδεση ρύθμισης φωτεινότητας (Με οδηγό με δυνατότητα ρύθμισης φωτεινότητας)
1. Συμβατό με ρύθμιση φωτεινότητας 0-10V.
2. Συνδέστε τα καλώδια σύμφωνα με το παραπάνω διάγραμμα.
Ισχύς/W Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο ΠΟΣΟΤΗΤΑ/CTN Μονάδα Β.Β. Β.Β./Χαρτοκιβώτιο
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
| Παρακαλούμε διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση: |
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τον λαμπτήρα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν ο λαμπτήρας έχει υποστεί ζημιά, μην τον χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο για φωτιστικά LED, η DUALRAYS δηλώνει επίσημα ότι η σειρά προϊόντων LED Highbay Light (UFO Highbay) της DUALRAYS επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε αυστηρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν θα ισχύει πλέον.
*
