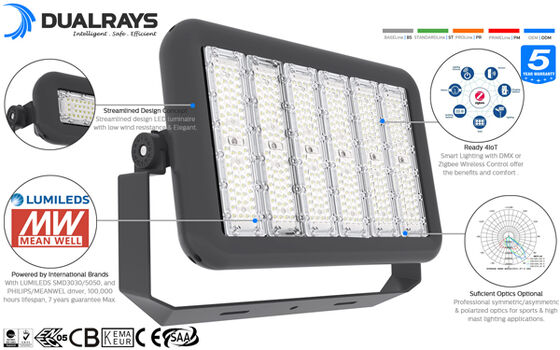

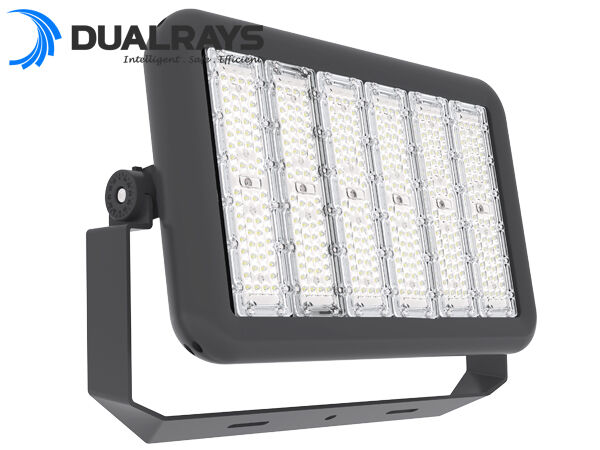

* Υψηλής φωτεινότητας SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED, Meanwell XLG / PHILIPS Driver Optional;
* Ενσωματωμένο χύτευση ακριβείας ADC12 AL, Εξαιρετική θερμική αγωγιμότητα；
* Προστασία IP65 / IK10;
* 30°/60°/90°/120° Συμμετρικό, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Ασύμμετρο,
45° πολωμένο, 60° πολωμένο (ανάπτυξη) οπτικό Optional;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, DALI, DMX512, Zigbee για επιλογή;
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 100.000h;
* Προσαρμοσμένο υποστηρίζεται για ειδικά έργα;
Επιλογές:
> Driver: Meanwell//SOSEN/PHILIPS, οδηγός DURALYS που αναπτύχθηκε από την ίδια την εταιρεία, ανθεκτικός και συμπαγής.
> LED: LUMILEDS/SAN'AN LED Optional;
> Απόδοση: 130LPW/160LPW Optional;
> Έλεγχοι και Dimming: 1-10V, DALI, DMX512, Zigbee για επιλογή;
> Οπτικός φακός: 30°/60°/90°/120° Συμμετρικό, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Ασύμμετρο,
45° πολωμένο, 60° πολωμένο (ανάπτυξη) οπτικό Optional;
> Φωτισμός ποδιάς (Αεροδρόμια) και λιμάνια;

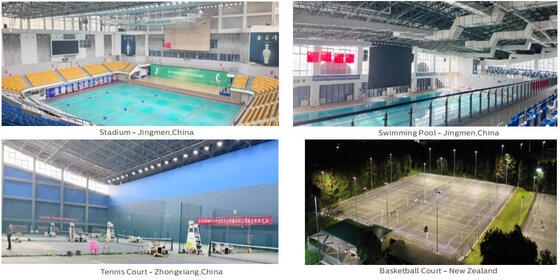

> Εφαρμογές φωτισμού αθλητικών δραστηριοτήτων (Ποδόσφαιρο, Χόκεϊ, Μπάσκετ, Γκολφ, Τένις, κ.λπ.);
> Φωτισμός περιοχής υψηλού ιστού;
> Φωτισμός προσόψεων μεγάλων κτιρίων;
> Χώροι στάθμευσης και βιομηχανικές περιοχές;
> Κυκλικοί κόμβοι και διασταυρώσεις αυτοκινητοδρόμων;
| Γενικό σύστημα |
| Υλικό περιβλήματος: Χυτό υπό πίεση ADC12 αλουμίνιο EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με επίστρωση πούδρας. |
| Χρώμα περιβλήματος: Μεταλλικό μαύρο (RAL9017), Άλλα χρώματα προαιρετικά |
| Στεγανοποιητικά παρεμβύσματα: Αφρός σιλικόνης |

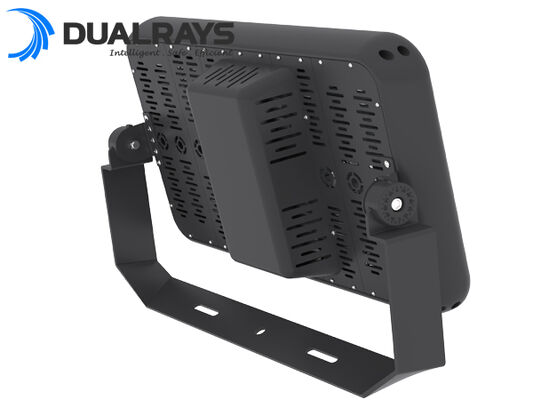

Απαγωγή θερμότητας LED: Μέσω του σώματος του φωτιστικού finless ADC12 AL, χωρίς αγώγιμα υγρά. Παθητική απαγωγή μεταφοράς
εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω μιας πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |

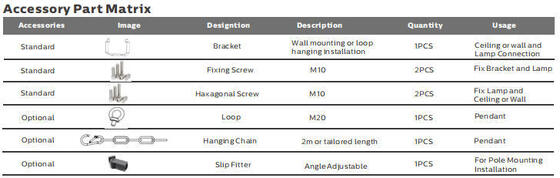

| Αγκύλες: Βάση σχήματος U με περιστροφή 360° |
| Συνιστώμενο ύψος τοποθέτησης: 5 - 20 μέτρα |
| Συντήρηση: Εύκολη, άνοιγμα με κατσαβίδι, αρθρωτή ιδέα για εύκολη αντικατάσταση εξαρτημάτων: LED, drivers, SPD. |
Driver: Ρεύμα σταθερού ρεύματος ρυθμιζόμενο και προγραμματιζόμενο driver. Ενσωματωμένο στο κουτί του driver, προ-καλωδιωμένο
μέσα σε ένα γαλβανισμένο κουτί driver. |
| IP (Βαθμός προστασίας εισόδου): IP66 |
| IK (Αντοχή σε κρούση): IK10 |
| Προστατευτική κατηγορία: Κατηγορία Ⅰ |
| Είσοδος καλωδίου: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Μέγιστη διατομή 4mm2) |
| Αντοχή τάσης υπερτάσεως: CM: 10kV, DM: 6kV |
| SPD (προαιρετικό): 10kV-10kA, τύπου II, με σήμα LED και θερμικό ασφάλεια για αποσύνδεση φορτίου στο τέλος της ζωής |

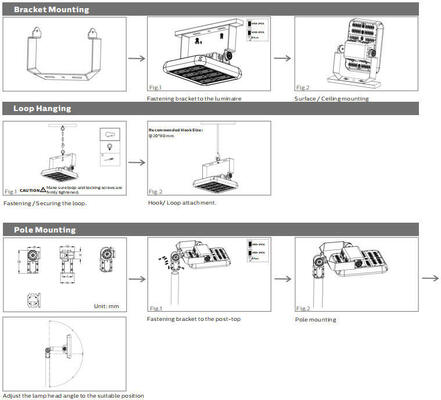

| Εγκατάσταση: Εγκατάσταση βραχίονα, κατάλληλη για εγκατάσταση στο έδαφος, στον τοίχο, σε υψηλό ιστό και σε άλλο συμπαγές επίπεδο |

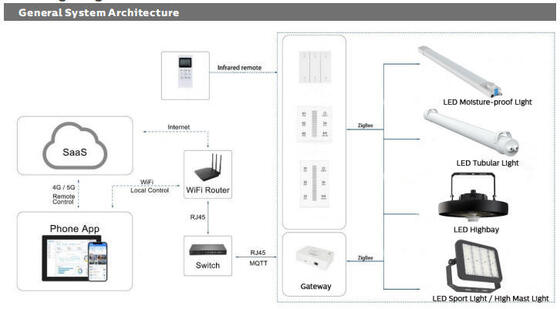

| Έξυπνη λειτουργία: 0-10V, PWM, Έλεγχος χρόνου, DMX, Zigbee, DALI |
| Ηλεκτρικό σύστημα |
| Κύρια τάση: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Συντελεστής ισχύος (PF): ≥0,95 |
| Ολική αρμονική παραμόρφωση (THD): ＜10% |
| Τύπος εξόδου: Μη-SELV (μη-μονωμένο) |
| Συντελεστής τρεμοπαίγματος: <1% |
| Αποτελεσματικότητα οδηγού: >90% |
| Ενεργειακή κλάση: A++ IPEA>1.15 |
| Φωτομετρικό σύστημα |
| LED: SMD3030 / SMD5050 Optional |
| CCT (Συσχετισμένη θερμοκρασία χρώματος): Single CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Δείκτης απόδοσης χρωμάτων): >70Ra για standard (>80Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται από κίνδυνο) |
| Αναλογία ανοδικής εκπομπής φωτός: ULOR 0% |
| Αναλογία καθοδικής εκπομπής φωτός: DLOR 100% |
| Δείκτης λάμψης: Μεταξύ D5 και D6 (ανάλογα με την κατανομή του φωτός) |
| Κατηγορία έντασης φωτός: Μεταξύ G*4 και G*6 (ανάλογα με την κατανομή του φωτός) |
| Φωτεινή ροή CIE nº3: >95% |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜6 |
|
Γωνία δέσμης: 30°/60°/90°/120° Συμμετρικό, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Ασύμμετρο,
45° πολωμένο, 60° πολωμένο (ανάπτυξη)
|
| Μέση χρήσιμη διάρκεια ζωής φωτιστικού: 100.000 ώρες (L80B10) |
| Διατήρηση αυλού στο e.o.l.: >70% |
| Φωτεινή απόδοση: 130LPW (PROLine) | 160LPW (PRIMELine) Optional |

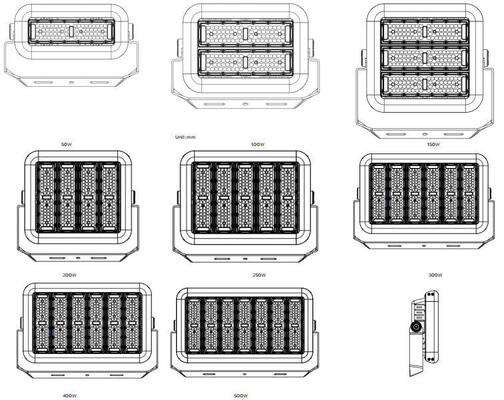

| Ονομαστική ισχύς: 50W 100W 150W 200W 300W 400W 500W |
|
Lumens Delivered
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Συνθήκη λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RH, μη συμπυκνωμένο |
| Θερμοκρασία / Υγρασία αποθήκευσης: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RH, μη συμπυκνωμένο |
| Μέση χρήσιμη ώρα LED L80B10: ≥100.000H |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃): Έως 100.000H |
| Driver MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Ανθεκτικό σε κραδασμούς: 10~500Hz, 5G 12min / 1cycle, περίοδος για 72min. Κάθε κατά μήκος των αξόνων X, Y, Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (Επεκτάσιμο έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο πιστοποιητικό: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>70.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η απόδοση του φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντων και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της διαλογής LED.
* Οι παράμετροι στο δελτίο δεδομένων δίνονται για Ta=25°C, με βάση τα 5000K/70Ra.
* Ανοχή ισχύος με έκδοση ZHAGA ή τροφοδοτικό D4i/SR: ±10%.
Απενεργοποιήστε το ρεύμα, συνδέστε το καλώδιο AC.
Σύνδεση Dimming (Με dimmable driver)
1. Συμβατό με dimming 0-10V.
2. Συνδέστε τα καλώδια όπως το παραπάνω διάγραμμα.

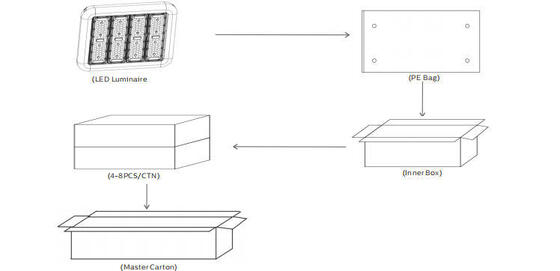

| Power/W Inner Box Outer Carton QTY”/CTN Unit N.W G.W/Carton |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν από την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν από την εγκατάσταση.
* Η λάμπα πρέπει να εγκατασταθεί και να λειτουργήσει από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο τμήμα του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν η λάμπα έχει υποστεί ζημιά, μην τη χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο του φωτιστικού LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
