* ADC12 Αλ, ολοκληρωμένη σφυρηλάτηση καλούπιων, εξαιρετική θερμική αγωγιμότητα.
* SAN'AN / LUMILEDS LED υψηλής φωτεινότητας SMD2835, DUALRAYS Διοικητής ιδίας ανάπτυξης ή SOSEN / Διοικητής προαιρετικός.
* Προστασία IP65 / IK08;
* 60°/90°/120° γωνία δέσμης προαιρετική·
* Επεξεργασία με επικάλυψη σε σκόνη ανθεκτική στη διάβρωση·

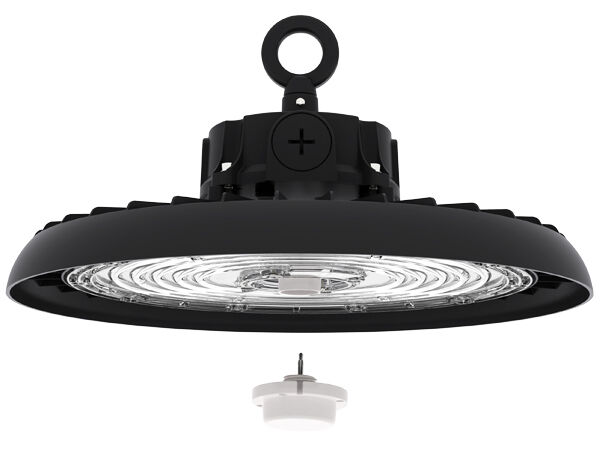

*Πολλαπλές εγκαταστάσεις: κρεμασμός με βρόχο, τοποθέτηση στην οροφή, τοποθέτηση στον τοίχο.
* Διαφορετικοί έξυπνοι έλεγχοι: 1-10V, αισθητήρας κίνησης, αισθητήρας ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης
* 3 CCT προαιρετικό (A: 3000-4000-5000K, B: 3000-4500-6000K, C: 4000-5000-6000K) ·
* Δύναμη εναλλακτικής ισχύος DIP ως πρότυπο ((100%-80%-60%),
* Καμία υπεριώδης ή υπέρυθρη ακτινοβολία και εντελώς απαλλαγμένη από υδράργυρο·
* L80/B10 @ 56.000h·
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Οδηγός: DUALRAYS Ειδικά αναπτυγμένος ενσωματωμένος οδηγός, λεπτός σχεδιασμός, ανθεκτικός και συμπαγής.
> 3 CCT προαιρετικά·
> Εναλλακτική ισχύς DIP (100-80%-60%),
> Ελέγχου και θολάσεως: 1-10V, αισθητήρας κίνησης, αισθητήρας ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης,

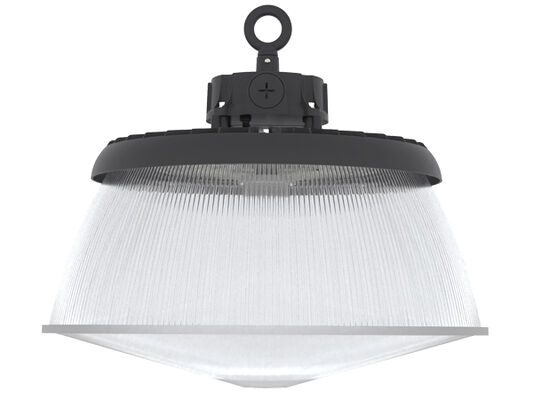

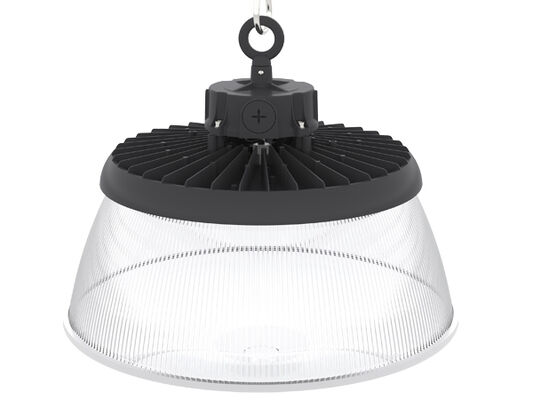

> Αντανάκλαση: Αντανάκλαση PC με / χωρίς τοποθέτηση καλύπτη.

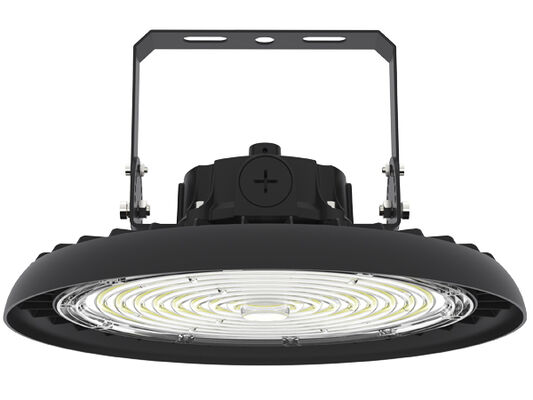

> Εγκατάσταση: Κρέμασμα με βρόχο, τοποθέτηση στο ταβάνι, τοποθέτηση στον τοίχο
> Αντικατάσταση παραδοσιακής φωτεινής πηγής HID ή MH·
> Φαρμακεία και χώροι παραγωγής
> Αποθήκες και αίθουσες εφοδιασμού·
> καταστήματα υλικού και μεγάλα καταστήματα·
> Στάδια και άλλες αθλητικές εγκαταστάσεις·
> Αντικατάσταση παραδοσιακών λαμπτήρων
| Δύναμη / W Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm Μέγεθος E / mm |
| 100 φ250 φ184 119 166,5 197 |
| 150 φ290 φ226 119 166,5 197 |
| 200 φ330 φ265 119 166,5 197 |
| Γενικό σύστημα |
Υλικό στερέωσης: Αλουμίνιο υψηλής πίεσης ADC12 χυτοσυσκευής EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 σύμφωνα με το πρότυπο UNE EN 1706 με επίστρωση σκόνης |
| Υλικό διάχυσης: Ενέχυρο PC σύμφωνα με το πρότυπο UNE-EN ISO 294-2:2019, υπό την προϋπόθεση του φίλτρου UV ((IK08) |
| Χρώμα θήκης: Μεταλλικό μαύρο (RAL9017), άλλα χρώματα προαιρετικά |
| Συσκευές σφράγισης: Σηλίκιο αφρού |
| Ηλεκτρική διάχυση LED: Μέσα από το σώμα του φωτιστικού ADC12 AL χωρίς πτερύγια, χωρίς αγωγικά υγρά.Παθητική διάχυση με συγκέντρωση που εξασφαλίζει θερμική επαφή με τις μονάδες LED μέσω μιας πάστες συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Οπτικό σύστημα: Οπτικός φακός, προαιρετικός PC/αποκλαστήρας φωτός |
Εκτέλεση: Πολυεστέρας σε σκόνη, ηλεκτροστατικά ψεκασμένο και υπολυμανμένο στο φούρνο, ανθεκτικό σε
διάβρωση |
| Συνιστώμενο ύψος: 5 - 15 μέτρα |
| Συντήρηση: LED μη ανταλλάξιμο, οδηγός ανταλλάξιμο |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ισχύ ρυθμιζόμενη μέσω διακόπτη DIP, ενσωματωμένο στον φωτισμό, προ-σύρματος |
| Έλεγχος εξασθένησης: ON-OFF 1-10V εξασθένηση DALI-2 Zigbee |
| IP (κατηγορία προστασίας κατά της εισόδου): IP65 |
| IK (Αντίσταση σε αντίκτυπο): IK08 |
| Τάξη προστασίας: Τάξη Ι |
| Φωτεινό σύρμα: 750°C (κάτω των 30s) |
| Δέσμη καλωδίου: πλαστικό M20x1.5 ∙ IP68∙ πλαστικό M25x1.5 ∙ IP68 (προαιρετικό) |
| Εγκατάσταση: Κρέμασμα βρόχων. |
Επικεφαλής λειτουργία: Αισθητήρας PIR με κατώτατο όριο ημερήσιου φωτός
Επείγουσα συγκομιδή |
| Αναλογία ισχύος φωτός προς τα πάνω: ULOR 0 |
| Αναλογία φωτεινής ισχύος προς τα κάτω: DLOR 100% |
| Ηλεκτρικό σύστημα |
| Ηλεκτρική σύνδεση: 0,3m 3*1,0mm2 ως στήριγμα, μέγιστο 3x2,5mm2 + 2x1,5mm2 συρματόπλεγμα θολώσεως, ελεύθερα άκρα συρματόπλεγματος, συρματόπλεγμα με προσαρμοσμένο μήκος με EU/AU/US plug για επιλογή |
| Κύρια τάση: 100~277VAC/ 50/60Hz, 140-280VDC |
| Παράγοντας ισχύος (PF): ≥0.97 |
| Συνολική αρμονική στρέβλωση (THD): < 20% |
| Προστασία από υπερτάσεις: DM: 6kV,CM: 6kV, κριτήριο Β |
SPD (προαιρετικό): Προστατευτής παροχής παροχών τύπου 2, 10kV και 20kA. Σύνδεση σε σειρά με θερμοσυσσωματωτή
αποσυνδέτης για αποτελεσματικότερη προστασία στο τέλος της ζωής του |
| Τύπος εξόδου: μη-SELV ((μη απομονωμένο) |
| Παράγοντας αναβοσβήνειας: < 1% Αντίληψη των στροβοσκοπικών επιδράσεων (Pst) < 1 |
| Μέτρηση στραβοσκοπικής ορατότητας (SVM): <0.4 |
| Αντιληψιμότητα των στροβοσκοπικών επιδράσεων (Pst): < 1 |
| Φωτιστικά Δύναμη B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Μονάδα μέσω διακόπτες κυκλωμάτων LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Σύστημα φωτομετρίας |
| Φώτα LED: SMD2835 (1W) |
|
CCT (Συσχετιζόμενη θερμοκρασία χρώματος): Μία CCT (3000K. 4000K. 5000K. 5700K. 6500K)
3CCT προαιρετικό (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης αναπαραγωγής χρώματος): > 80Ra για το πρότυπο (> 90Ra για το υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαίρεση κινδύνου) |
| ΕΟΚ (Τάξη ενεργειακής απόδοσης): A++ |
| SDCM (Κανονική απόκλιση αντιστοίχισης χρώματος): < 5 (SDCM < 3 προαιρετικό) |
|
UGR (4H, 8H) : 33,9 (Χρονοδιάγραμμα)
33.9 (διαμήκη)
|
| Γωνία δέσμης: 60°. 90°. 120° Προαιρετικά. |
| Μέση διάρκεια ζωής των φωτιστικών: 56.000 ώρες (L80B10) |
| Διατήρηση φωτεινής ακτινοβολίας σε e.o.l. > 70% |
| Λευκή απόδοση: 150LPW (ΠΡΟΛΙΝΗ) |
| Δυναμικότητα ονομαστικής ισχύος: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) Μέγιστο 15.000mm Μέγιστο 22.500mm Μέγιστο 30.000mm |
|
Παραδοθέντα λουμέντα
@ 5000K, CRl> 80 (PRIME) Μέγιστο 17.000lm Μέγιστο 25.500lm Μέγιστο 34.000lm
|
| Μαξ. 19.000 λμ. Μαξ. 28.500 λμ. Μαξ. 38.000 λμ. |
| Κατάσταση λειτουργίας |
| Θερμοκρασία / υγρασία λειτουργίας: -30~ +60°C (-22°F~ 140°F) / 5~85% RH, μη συμπυκνωμένη |
| Θέρμανση / υγρασία αποθήκευσης: -30~+80°C (-22°F~176°F) / 5~85% RH, μη συμπυκνωμένη |
| Μέσος ωφέλιμος χρόνος LED L80B10: ≥100.000H |
| Καθορισμένη ονομαστική διάρκεια ζωής (Tp < 70°C): Μέχρι 100.000 ώρες |
| Οδηγός MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Ανθεκτικότητα σε δονήσεις: 10~500Hz,5G 12min / 1cycle,περίοδος 72min.Κάθε ένα κατά μήκος των άξων X,Y,Z |
| Ακουστικός θόρυβος: < 25dB (30 cm απόσταση, κανονική λειτουργία) |
| Εγγύηση: 5 έτη (προεκτάσιμη έως 7 έτη) |
| Πιστοποιητικά |
| Παγκόσμιο Πιστοποιητικό: ENEC. CE. RoHS. D-Mark. KEMA-KEUR, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Οδηγίες ασφαλείας: EN 60598-1 |
| Οδηγίες EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Άλλες οδηγίες: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Αντοχή φωτεινής ροής, Αντοχή ισχύος και Αντοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl> 80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για την σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Οι πιο πρόσφατες πληροφορίες για το προϊόν και οι γενικοί όροι εγγύησης είναι διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις δυνάμεις για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της ενσωμάτωσης LED.
* Οι παραμέτροι στο δελτίο δεδομένων παρέχονται για Ta=25°C, με βάση 4000K/80Ra, 10% μεγαλύτερη απόδοση με 70Ra
1Κλείσε πρώτα το φως.
2. Αφαιρέστε προσεκτικά το κάλυμμα IP65 με το χέρι.
3. Ρυθμίστε το διακόπτη με το χέρι στην επιθυμητή ρύθμιση - Μην χρησιμοποιείτε κανένα μεταλλικό εργαλείο.
4Βάλε το κάλυμμα IP65 στη θέση του.
5- Ενεργοποιήστε το φωτιστικό.
Βγάλε το κάλυμμα.
Εγκατάσταση/εξαγωγή της βρόχας.
Κράτησης στη φωτιστική συσκευή.
Κλείστε το ρεύμα, συνδέστε το καλώδιο.
Σύνδεση αμβλύωσης (με αμβλύσιμο οδηγό)
1- Συμβατό με 0-10V dimming.
2Συνδέστε τα καλώδια όπως στο παραπάνω διάγραμμα.
| Δύναμη/W Εσωτερικό κουτί Εξωτερικό κουτί QTY/CTN Μονάδα N.W G.W/Καρτόνι |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
Παρακαλούμε διαβάστε όλες τις οδηγίες που ακολουθούν πριν από την εγκατάσταση:
* Για να αποφευχθεί το ηλεκτροπληξία, φροντίστε να απενεργοποιηθεί η παροχή ενέργειας πριν από την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργεί από ειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον εθνικό ηλεκτρικό κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Ξεπακετάρετε και εξετάστε προσεκτικά τον φακό, αναφέρετε τυχόν βλάβη και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Αν η λάμπα είναι κατεστραμμένη, μην την χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο των φωτιστικών LED,εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημιεξωτερικό ουδέτερο περιβάλλονΕν τω μεταξύ η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κλπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση του κατασκευαστή.Αν συμβεί κάποια λάθος εφαρμογή, η πολιτική εγγύησης δεν εγγυάται πλέον.
