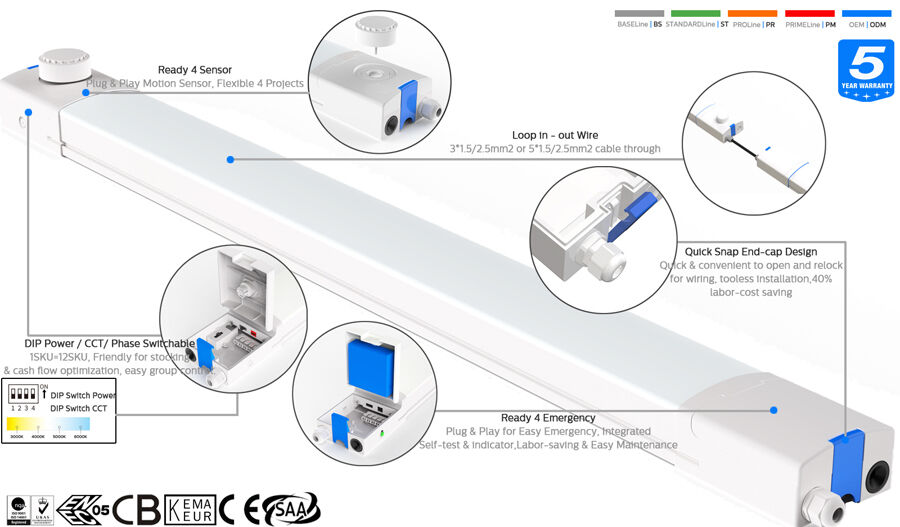

* Υψηλής φωτεινότητας SAN'AN SMD2835 LEDs, TRIDONIC/ μη-SELV High PF Flicker-free Driver DIP Switch Power Adjustment Optional;;

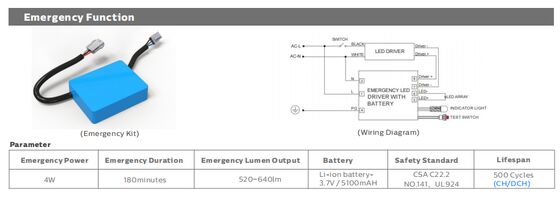

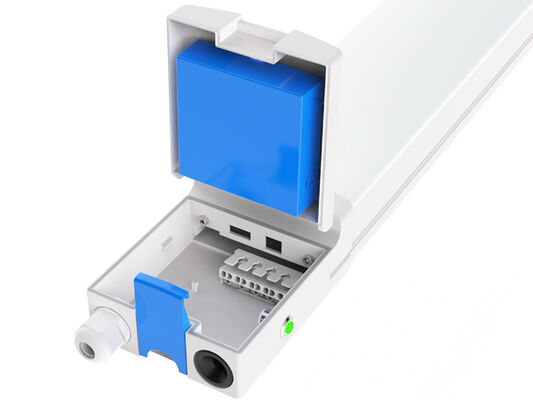

* Έτοιμο για αισθητήρα κίνησης & έκτακτης ανάγκης, Plug & Play Sensor & Emergency;

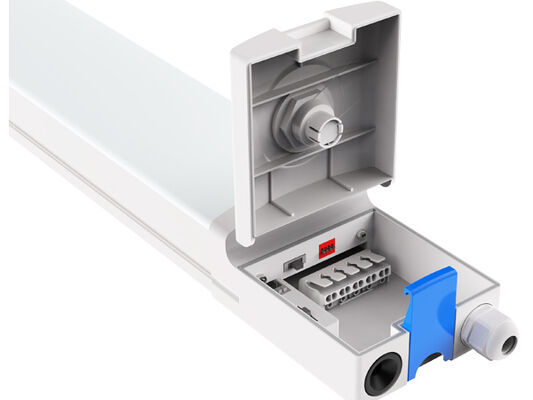

* Σχεδιασμός πόρπης End-cap, γρήγορο και βολικό άνοιγμα και επανακλείδωμα για καλωδίωση, βελτιώνει σημαντικά την απόδοση και εξοικονομεί κόστος εργασίας;;
* Προστασία IP65 / IK10;
* Γωνία δέσμης 120°;
* Επιλογή μονής ή διπλής καλωδίωσης;
* Πολλαπλές εγκαταστάσεις: Ανάρτηση, επιτοίχια τοποθέτηση;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και Emergency ;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Μονής φάσης (L/N/E) ή Τριφασική (L1/L2/L3/N/FG) Προαιρετικό;
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 61.000h;
* Προσαρμοσμένη υποστήριξη για ειδικά έργα;
Επιλογές:
> Driver: / TRIDONIC /BOKE Non-SELV driver με DIP technology optional.
> 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Switchable Power ;
> Controls and Dimming: 1-10V, DALI, Motion sensor,Daylight sensor,Zigbee and Emergency;
> Installation: Ceiling mounted | Suspension | Rotatable Wall Mounted;
> Replacement for fluorescent NCF;

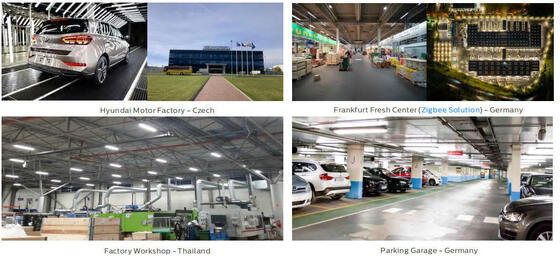

> Workshops and warehouse;
> Garage and car parks;
> Sport facility;
> Corridor/Gallery/Corridor;
> Outdoor & Indoor Locations;
| Length/mm Size A / mm Size B / mm Size C / mm Size C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Γενικό Σύστημα |
| Υλικό περιβλήματος: Extruted PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, UV filter conditional(IK10) |
| Υλικό διαχύτη: Extruted PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, UV filter conditional(IK10) |
| Χρώμα περιβλήματος: Λευκό (RAL9016), Άλλα χρώματα προαιρετικά |
| Φλάντζες στεγανοποίησης: Αφρός σιλικόνης |
Απαγωγή θερμότητας LED: Μέσω του σώματος φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική απαγωγή μεταφοράς
εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Αντι-συμπύκνωση: Βαλβίδα εξισορρόπησης πίεσης για εξασφάλιση απελευθέρωσης υγρασίας, αποφυγή συμπύκνωσης και διατήρηση της στεγανότητας του φωτιστικού IP |
| Φινίρισμα: Ηλεκτροστατικά ψεκασμένο και εξάχνωση στον φούρνο. Ανθεκτικό στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 2 - 8 μέτρα |
| Συντήρηση: Γρήγορο end-cap για εύκολη εγκατάσταση |
| Driver: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος ρύθμισης φωτεινότητας: ON-OFF | 1-10V dimming | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Βαθμός προστασίας εισόδου): IP65 |
| IK (Αντοχή σε κρούση): IK10 |
| Προστατευτική κλάση: Class Ⅰ |
| Glow Wire: 850°C (Under 30s) |
| Cable Gland: M20 cable gland (Nylon) |
| Installation: Ceiling mounted | Suspension | Rotatable Wall Mounted |
| Smart Function: PIR Sensor | Microwave Sensor | Emergency |
| Ηλεκτρικό Σύστημα |
| Διαμπερής καλωδίωση: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 καλώδια για επιλογή |
| Κύρια τάση: 220~240VAC/ 50/60Hz, 180-264VDC |
| Συντελεστής ισχύος (PF): ≥0.96 |
| Ολική αρμονική παραμόρφωση (THD): ＜10% |
| Τύπος εξόδου: Non-SELV(non-isolated) |
| Flicker Factor: ＜1% |
| Μέτρο Στροβοσκοπικής Ορατότητας (SVM): ＜0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): ＜1 |
| Σύνδεση τερματικού: Γρήγορο end-cap για εύκολη εγκατάσταση, συρόμενος δίσκος γραναζιών για εύκολη αντικατάσταση και συντήρηση προαιρετικά |
| Luminaires Power B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via LSS Circuit Breakers 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Σύστημα Φωτομετρίας |
| LEDs: SMD2835 (1W) |
|
CCT (Συσχετισμένη θερμοκρασία χρώματος): Single CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης απόδοσης χρωμάτων): >80Ra για standard (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται από κίνδυνο) |
| EEC (Energy Effciency Class): A++ |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜5 (SDCM<3 Optional) |
|
UGR (4H, 8H) : 24.9 (Cross)
23.4 (Longitudinal)
|
| Γωνία δέσμης: 120° |
| Μέση χρήσιμη διάρκεια ζωής φωτιστικού: 61.000 ώρες (L80B10) |
| Διατήρηση φωτεινότητας στο e.o.l. >70% |
| Φωτεινή απόδοση: 130LPW (PROLine) | 160LPW (PRIMELine) Προαιρετικό |
| Length 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Rated Power: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Lumens Delivered
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Operation Condition |
| Θερμοκρασία / Υγρασία λειτουργίας: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, μη συμπυκνωμένο |
| Θερμοκρασία / Υγρασία αποθήκευσης: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, μη συμπυκνωμένο |
| Μέση χρήσιμη διάρκεια ζωής LED L90B10: ≥0.96 |
| Rated Nominal Lifetime (Tp <70℃): Up to 100,000H |
| Driver MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό στους κραδασμούς: 10~500Hz,5G 12min / 1cycle,period for 72min. Each along X,Y,Z axes |
| Ακουστικός θόρυβος: ＜25dB (30cm disstance, Normal operation) |
| Εγγύηση: 5 χρόνια (Επεκτάσιμο έως 7 χρόνια) |
| Πιστοποιήσεις |
| Global Certificate: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Security Directives: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Directives: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Other Directives: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η απόδοση του φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της διαλογής LED.
* Οι παράμετροι στο δελτίο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% απόδοση υψηλότερη με 70Ra
Linkable Connection:
| Length/mm Inner Box Outer Carton QTY”/CTN Unit N.W G.W/Carton |
| 600 670x106x65mm 685x333x220mm 9PCS 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9PCS 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9PCS 3.4Kg 33.6Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν από την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν από την εγκατάσταση.
* Η λάμπα θα πρέπει να εγκατασταθεί και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο τμήμα του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν η λάμπα έχει υποστεί ζημιά, μην τη χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικού LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.

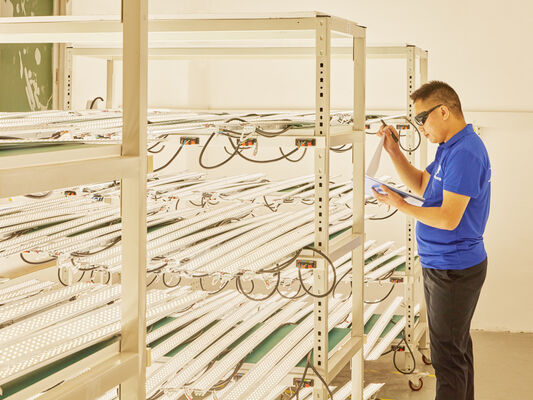

* Επαγγελματική ομάδα: >15 χρόνια εμπειρίας, ιδιόκτητο εργοστάσιο, >10 ομάδα μηχανικών, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC, παρέχουν τόσο καλό ποιοτικό προϊόν όσο και υπηρεσία;
* Αξιόπιστη μάρκα: Δημιουργήθηκε σταθερή και μακροχρόνια συνεργασία με πελάτες της Ευρώπης, έλαβε υψηλή τιμή και εμπιστοσύνη και έχει αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση;
* Παρέχετε προσομοίωση DIALux: Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος κ.λπ., η ομάδα των μηχανικών μας θα κάνει προσομοίωση σύμφωνα με τη ζήτησή σας και θα σας προτείνει το καλύτερο προϊόν;
* Όλα τα φωτιστικά LED μας συμμορφώνονται με το πρότυπο CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 που αναφέρονται για τα κορυφαία προϊόντα.
