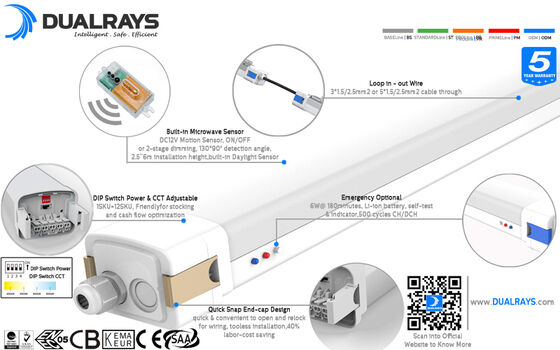

* LED Υψηλής Φωτεινότητας SAN'AN SMD2835, TRIDONIC/ μη-SELV Τροφοδοτικό Υψηλού PF Χωρίς Τρεμόπαιγμα (Flicker-free) με Προαιρετική Ρύθμιση Ισχύος μέσω Διακόπτη DIP;;

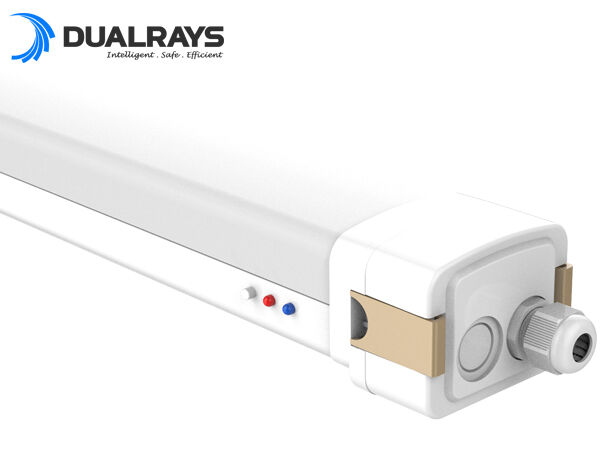

* Ακραίο κάλυμμα με σχεδιασμό πόρπης/κουμπώματος, γρήγορο & βολικό στο άνοιγμα και εκ νέου κλείδωμα για καλωδίωση, βελτιώνει σημαντικά την απόδοση και εξοικονομεί κόστος εργασίας;;
* Προστασία IP65 / IK10;
* Γωνία δέσμης 120°;
* Δυνατότητα Σειριακής Σύνδεσης Μονής ή Διπλής Καλωδίωσης Προαιρετικά;
* Πολλαπλές Εγκαταστάσεις: Ανάρτηση, Τοποθέτηση σε Τοίχο;
* Διάφορα έξυπνα συστήματα ελέγχου: 1-10V, DALI, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη ανάγκη;
* 3 CCT κατ' επιλογή (A: 3000-4000-5000K, B: 3000-4500-6000K, C: 4000-5000-6000K);
* Μονοφασικό (L/N/E) ή Τριφασικό (L1/L2/L3/N/FG) Προαιρετικά;
* Χωρίς UV ή IR και εντελώς απαλλαγμένο από υδράργυρο;
* L80/B10 @ 62.000h;
* Υποστήριξη προσαρμοσμένων λύσεων για ειδικά έργα;
Επιλογές:
> Τροφοδοτικό: Προαιρετικό τροφοδοτικό TRIDONIC / BOKE Non-SELV με τεχνολογία DIP.
> 3 CCT κατ' επιλογή (A: 3000-4000-5000K, B: 3000-4500-6000K, C: 4000-5000-6000K);

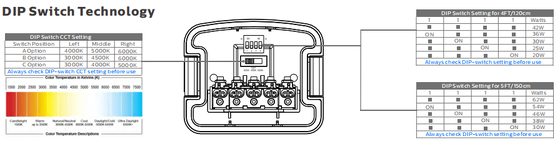

> Ισχύς Ρυθμιζόμενη μέσω Διακόπτη DIP;
> Συστήματα Ελέγχου και Ρύθμιση Έντασης (Dimming): 1-10V, DALI, Αισθητήρας κίνησης, Αισθητήρας φωτός ημέρας, Zigbee και Έκτακτη ανάγκη;

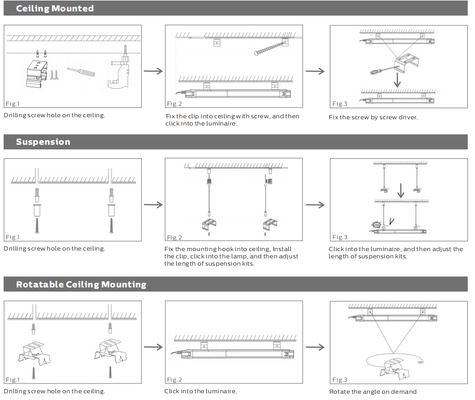

> Εγκατάσταση: Επιφανειακή Οροφής | Ανάρτηση | Περιστρεφόμενη Επιτοίχια;
> Αντικατάσταση για φωτιστικά φθορισμού NCF;

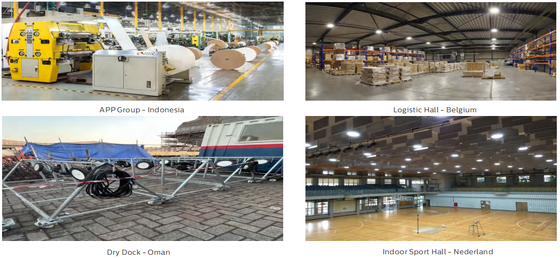

> Εργαστήρια και αποθήκες;
> Γκαράζ και χώροι στάθμευσης αυτοκινήτων;
> Αθλητικές εγκαταστάσεις;
> Διάδρομοι/Στοές/Περάσματα;
> Εξωτερικοί & Εσωτερικοί Χώροι;
| Μήκος/mm Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος D / mm |
| 600 2ft/605 630 84 69 |
| 1200 4ft/1205 1230 84 69 |
| 1500 5ft/1505 1530 84 69 |
| Γενικό Σύστημα |
| Υλικό Περιβλήματος: Εξηλασμένο PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό συνθήκες φίλτρου UV (IK10) |
| Υλικό Διαχύτη: Εξηλασμένο PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό συνθήκες φίλτρου UV (IK10) |
| Χρώμα Περιβλήματος: Λευκό (RAL9016), Άλλα χρώματα προαιρετικά |
| Παρεμβύσματα Στεγανοποίησης: Αφρός σιλικόνης |
Θερμική Απαγωγή LED: Μέσω σώματος φωτιστικού από αλουμίνιο 6063 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική απαγωγή μέσω φυσικής κυκλοφορίας αέρα
εξασφαλίζοντας θερμική επαφή με τις μονάδες LED μέσω πάστας συγκόλλησης υψηλής αγωγιμότητας χωρίς μόλυβδο |
| Κατά της Συμπύκνωσης: Βαλβίδα εξισορρόπησης πίεσης για διασφάλιση της απελευθέρωσης υγρασίας, αποφυγή συμπύκνωσης και διατήρηση της στεγανότητας IP του φωτιστικού |
| Φινίρισμα: Ηλεκτροστατική βαφή και εξάχνωση σε φούρνο. Ανθεκτικό στη διάβρωση |
| Συνιστώμενο Ύψος Τοποθέτησης: 2 - 8 μέτρα |

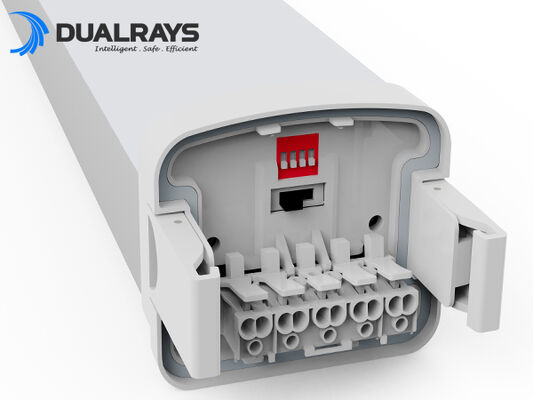

| Συντήρηση: Ακραίο κάλυμμα ταχείας κουμπωτής σύνδεσης για εύκολη εγκατάσταση |
| Τροφοδοτικό: Σταθερού ρεύματος με προαιρετική ισχύ ρυθμιζόμενη μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος Ρύθμισης Έντασης: ON-OFF | Ρύθμιση 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Βαθμός Προστασίας από Εισχώρηση): IP65 |
| IK (Αντοχή σε Κρούση): IK10 |
| Κατηγορία Προστασίας: Class Ⅰ |
| Δοκιμή Πυρακτωμένου Σύρματος (Glow Wire): 850°C (Κάτω από 30 δευτ.) |
| Στυπιοθλίπτης Καλωδίου: Στυπιοθλίπτης καλωδίου M20 (Νάιλον) |
| Εγκατάσταση: Επιφανειακή Οροφής | Ανάρτηση | Περιστρεφόμενη Επιτοίχια |

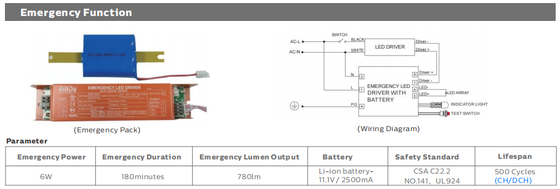

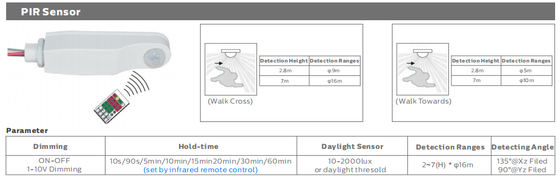

| Έξυπνη Λειτουργία: Αισθητήρας PIR | Αισθητήρας Μικροκυμάτων | Έκτακτη Ανάγκη |
| Ηλεκτρικό Σύστημα |
| Διαμπερής Καλωδίωση: Επιλογή καλωδίων διέλευσης 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 |
| Κύρια Τάση: 220~240VAC/ 50/60Hz, 180-264VDC |
| Συντελεστής Ισχύος (PF): ≥0.96 |
| Ολική Αρμονική Παραμόρφωση (THD): ＜10% |
| Τύπος Εξόδου: Non-SELV (μη απομονωμένο) |
| Συντελεστής Τρεμοπαίγματος (Flicker Factor): ＜1% |
| Μέτρο Στροβοσκοπικής Ορατότητας (SVM): ＜0.4 |
| Αντιληπτότητα Στροβοσκοπικών Φαινομένων (Pst): ＜1 |
| Σύνδεση Ακροδεκτών: Ακραίο κάλυμμα ταχείας κουμπωτής σύνδεσης για εύκολη εγκατάσταση, συρόμενος δίσκος εξαρτημάτων για εύκολη αντικατάσταση και συντήρηση προαιρετικά |
| Ισχύς Φωτιστικών B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Μονάδα μέσω Αυτόματων Διακοπτών LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT κατ' επιλογή (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K προς επιλογή)
|
| CRI (Δείκτης Χρωματικής Απόδοσης): >80Ra ως βασικό (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται από κίνδυνο) |
| EEC (Κατηγορία Ενεργειακής Απόδοσης): A++ |
| SDCM (Τυπική Απόκλιση Ταίριασματος Χρωμάτων): ＜5 (SDCM<3 Προαιρετικά) |
|
UGR (4H, 8H) : 24.9 (Εγκάρσια)
23.4 (Διαμήκης)
|
| Γωνία Δέσμης: 120° |
| Μέση Ωφέλιμη Διάρκεια Ζωής Φωτιστικού: 62.000 ώρες (L80B10) |
| Διατήρηση Φωτεινής Ροής στο τέλος της διάρκειας ζωής (e.o.l.) >70% |
| Φωτεινή Απόδοση: 130LPW (PROLine) | 160LPW (PRIMELine) Προαιρετικά |
| Μήκος 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Ονομαστική Ισχύς: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Μέγ. 5.460lm 5.200lm 7.800lm Μέγ. 8.060lm |
Αποδιδόμενα Lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Μέγ. 6.720lm 6.400lm 9.600lm Μέγ. 9.920lm |
| Συνθήκες Λειτουργίας |
| Θερμοκρασία / Υγρασία Λειτουργίας: - 20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία Αποθήκευσης: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέσος Χρόνος Ζωής LED L90B10: ≥0.96 |
| Ονομαστική Διάρκεια Ζωής (Tp <70℃): Έως 100.000 ώρες |
| MTBF Τροφοδοτικού: 500.000H, MIL-HDBK-217F(25℃) |
| Αντοχή σε Δονήσεις: 10~500Hz, 5G 12 λεπτά / 1 κύκλος, περίοδος για 72 λεπτά. Σε κάθε άξονα X,Y,Z |
| Ακουστικός Θόρυβος: ＜25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Χρόνια (Επεκτάσιμη έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμια Πιστοποιητικά: ENEC | CE | RoHS | D-mark | Εισηγμένο στο KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες Ηλεκτρομαγνητικής Συμβατότητας (EMC): EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτισμού, η κατανομή έντασης φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διατίθενται στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύες για μεμονωμένους δείκτες αναφέρονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της διαλογής των LED (LED binning).
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra

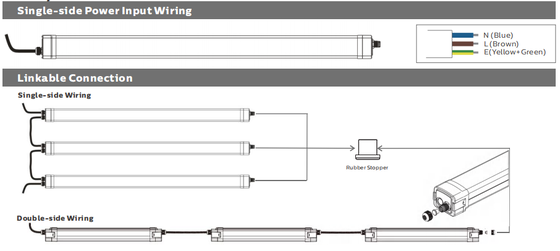

Σειριακή Σύνδεση:

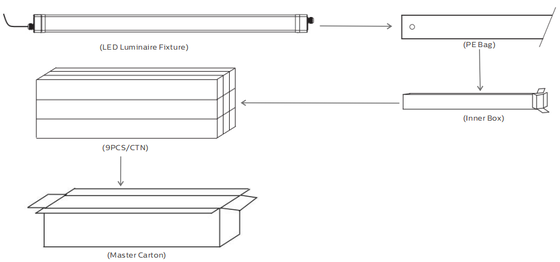

| Μήκος/mm Εσωτερικό Κουτί Εξωτερικό Χαρτοκιβώτιο ΠΟΣΟΤΗΤΑ/Χαρτοκιβώτιο Καθαρό Βάρος Τεμαχίου Μεικτό Βάρος/Χαρτοκιβώτιο |
| 2ft/600 670x90x80mm 685x285x265mm 9ΤΜΧ 1.6Kg 16.9Kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9PCS 2.4Kg 23.9Kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9PCS 3.4Kg 33.6Kg |
Παρακαλούμε διαβάστε όλες τις παρακάτω οδηγίες πριν από την εγκατάσταση:
* Για να αποφύγετε την ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν από την εγκατάσταση.
* Το φωτιστικό πρέπει να εγκαθίσταται και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρολογικό Κώδικα και τους αντίστοιχους τοπικούς κανονισμούς.
* Αποσυσκευάστε και εξετάστε προσεκτικά το φωτιστικό, αναφέρετε τυχόν ζημιές και φυλάξτε όλα τα υλικά συσκευασίας εάν οποιοδήποτε τμήμα του προϊόντος υπέστη ζημιά κατά τη μεταφορά.
* Εάν το φωτιστικό έχει υποστεί ζημιά, μην το χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο για φωτιστικά LED, η DUALRAYS δηλώνει επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημι-υπαίθριο ουδέτερο περιβάλλον. Παράλληλα, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε αντίξοο περιβάλλον, συμπεριλαμβανομένων υψηλής/χαμηλής θερμοκρασίας, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής περιεκτικότητας σε αμμωνία κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν προκύψει οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης παύει να ισχύει.
* Επαγγελματική ομάδα: >15 χρόνια εμπειρίας, ιδιόκτητο εργοστάσιο, ομάδα >10 μηχανικών, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης ποιοτικού ελέγχου (QC), παρέχουν προϊόντα και υπηρεσίες υψηλής ποιότητας;
* Αξιόπιστη μάρκα: Δημιουργία σταθερής και μακροχρόνιας συνεργασίας με Ευρωπαίους πελάτες, αποσπώντας υψηλούς επαίνους και εμπιστοσύνη, και διαθέτει αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση;
* Παροχή προσομοίωσης DIALux: Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος κ.λπ., η ομάδα μηχανικών μας θα πραγματοποιήσει προσομοίωση σύμφωνα με τις απαιτήσεις σας και θα σας προτείνει το καλύτερο προϊόν;
* Όλα τα φωτιστικά LED μας συμμορφώνονται με τα πρότυπα CE, RoHS. Πιστοποιημένα κατά TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 για τα κορυφαία προϊόντα.
