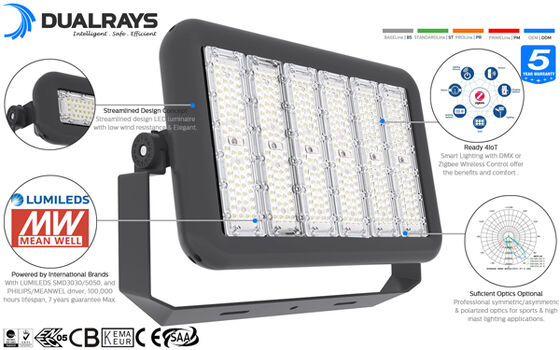

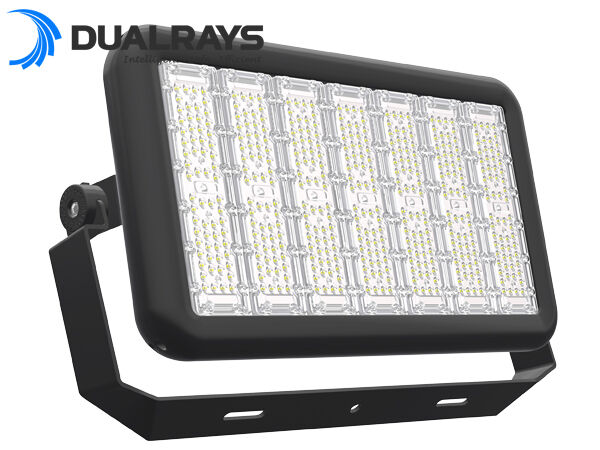

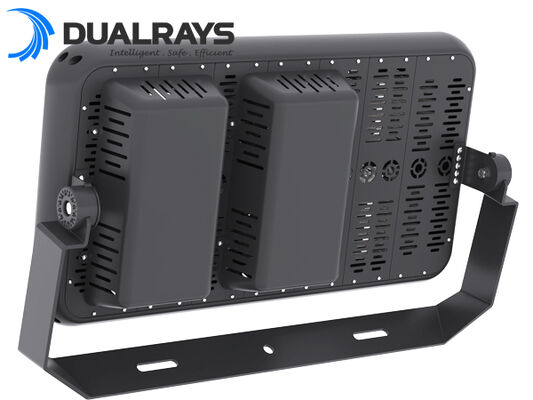

* Υψηλής φωτεινότητας SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED, Meanwell XLG / PHILIPS Driver Προαιρετικό
* Ακριβής ολοκληρωμένη χύτευση με πετονιά ADC12 AL, εξαιρετική θερμική αγωγιμότητα.
* Προστασία IP65 / IK10
* 30°/60°/90°/120° Συμμετρική, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Ασύμμετρη,
45° πόλωση, 60° πόλωση (εξέλιξη) οπτική Προαιρετική.

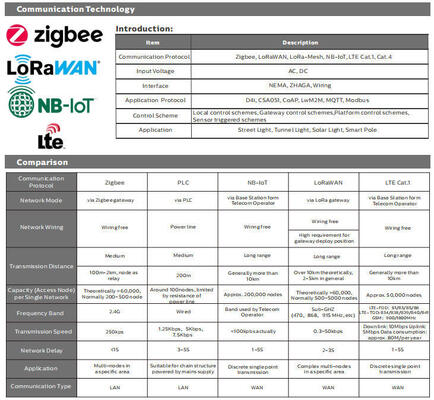

* Διαφορετικοί έξυπνοι έλεγχοι: 1-10V, DALI, DMX512, Zigbee για επιλογή.
* Καμία υπεριώδης ή υπέρυθρη ακτινοβολία και εντελώς απαλλαγμένη από υδράργυρο·
* L80/B10 @ 100.000h·
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Οδηγός: Meanwell//SOSEN/PHILIPS,DURALYS οδηγός που αναπτύχθηκε από την ίδια, ανθεκτικός και συμπαγής.
> LED: LED LUMILEDS/SAN'AN Δικαιούται·
> Απόδοση: 130LPW/160LPW Προαιρετικά.
> Ελέγχου και θολού: 1-10V, DALI, DMX512, Zigbee για επιλογή.
> Οπτικός φακός: 30°/60°/90°/120° Συμμετρικός, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Ασύμμετρος,
45° πόλωση, 60° πόλωση (εξέλιξη) οπτική Προαιρετική.

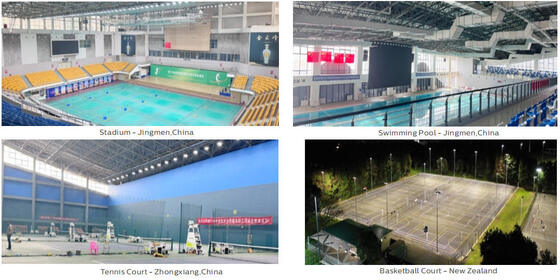

> Φωτισμός προβολέων (αεροδρόμια) και λιμένων·
> Εφαρμογές φωτισμού αθλητικών δραστηριοτήτων αναψυχής (Ποδόσφαιρο, Χόκεϊ, Μπάσκετ, Γκολφ, Τένις κλπ.) ·
> Φωτισμός της περιοχής του ψηλού πλοίου·
> Φωτισμός προσόφων μεγάλων κτιρίων
> χώροι στάθμευσης και βιομηχανικοί χώροι·
> Στρογγυλοδρομίες και διασταυρώσεις αυτοκινητοδρόμων
| Γενικό σύστημα |
| Υλικό στερέωσης: αλουμίνιο υψηλής πίεσης ADC12 χυτοσυσκευής EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100, επικαλυμμένο με σκόνη σύμφωνα με το πρότυπο UNE EN 1706. |
| Χρώμα θήκης: Μεταλλικό μαύρο (RAL9017), άλλα χρώματα προαιρετικά |
| Συσκευές σφράγισης: Σηλίκιο αφρού |
Ηλεκτρικά φωτιστικά Θερμική διάσπαση: Μέσα από το σώμα του φωτιστικού χωρίς πτερύγια ADC12 AL, χωρίς αγωγικά υγρά.
διασφάλιση της θερμικής επαφής με τις μονάδες LED μέσω μιας πάστες συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |

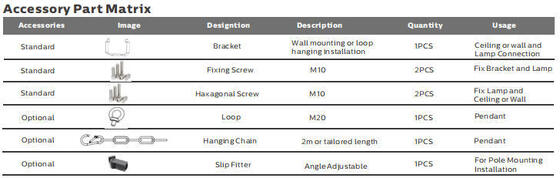

| Κράτες: Κράτες σε σχήμα U με περιστροφή 360° |
| Συνιστώμενο ύψος τοποθέτησης: 5-20 μέτρα |
| Διατήρηση: Εύκολο, άνοιγμα με ελκυστήρα, μοντελοποιημένη ιδέα για εύκολη αντικατάσταση εξαρτημάτων: LED, ελκυστήρες, SPD. |
Οδηγός: ρυθμιζόμενος με σταθερό ρεύμα και προγραμματιζόμενος οδηγός.
Μέσα σε ένα τσιμεντωμένο κουτί οδηγού. |
| IP (κατηγορία προστασίας κατά της εισόδου): IP66 |
| ΙΚ (αντίσταση σε αντίκτυπο): IK10 |
| Τάξη προστασίας: Τάξη Ι |
| Η είσοδος καλωδίου: H05RN-F 3*1.5mm2 |
| Αντίσταση τάσης υπερτάσεως: CM: 10kV, DM: 6kV |
| SPD (προαιρετικό): 10kV-10kA, τύπου II, με σήμα LED και θερμοσυσσωρευτή για την αποσύνδεση φορτίου στο τέλος της ζωής |

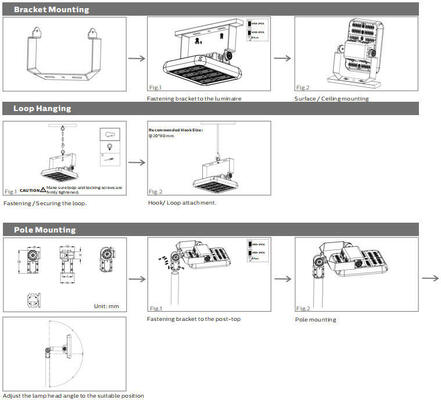

| Εγκατάσταση: εγκατάσταση με στήριγμα, κατάλληλη για εγκατάσταση στο έδαφος, τοίχο, ψηλό στέλεχος και άλλο στερεό επίπεδο |

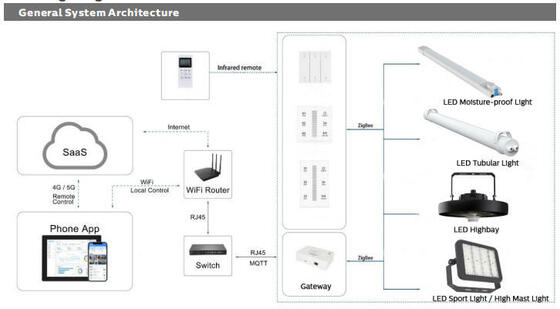

| Έξυπνη λειτουργία: 0-10V, PWM, έλεγχο χρόνου, DMX, Zigbee, DALI |
| Ηλεκτρικό σύστημα |
| Κύρια τάση: 100~277VAC/ 50~60Hz |
| Παράγοντας ισχύος (PF): ≥0.95 |
| Συνολική αρμονική στρέβλωση (THD): < 10% |
| Τύπος εξόδου: μη-SELV ((μη απομονωμένο) |
| Παράγοντας αναβοσβήνειας: < 1% |
| Η αποτελεσματικότητα του οδηγού: > 90% |
| Τάξη ενέργειας: A++ IPEA>1.15 |
| Σύστημα φωτομετρίας |
| Ηλεκτρονικά λαμπτήρα: SMD3030 / SMD5050 Προαιρετικά |
| CCT (Συσχετιζόμενη θερμοκρασία χρώματος): Μία CCT (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (Δείκτης αναπαραγωγής χρώματος): > 70Ra για το πρότυπο (> 80Ra για το υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαίρεση κινδύνου) |
| Αναλογία φωτεινής ισχύος προς τα πάνω: ULOR 0% |
| Αναλογία φωτεινής ισχύος προς τα κάτω: DLOR 100% |
| Δείκτης αντανάκλασης: μεταξύ D5 και D6 (ανάλογα με την κατανομή του φωτός) |
| Κατηγορία φωτεινής έντασης: μεταξύ G*4 και G*6 (ανάλογα με την κατανομή του φωτός) |
| Φωτεινή ροή CIE no3: > 95% |
| SDCM (κλασική απόκλιση της αντιστοίχισης χρωμάτων): < 6 |
|

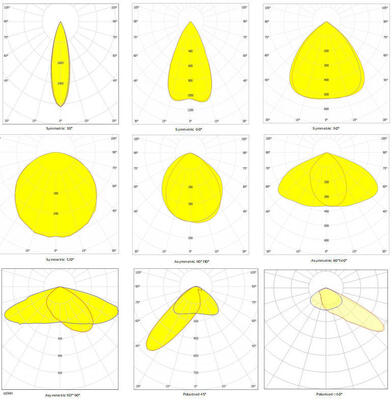

Γωνία δέσμης: 30°/60°/90°/120° Συμμετρική, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Ασύμμετρη,
45° πόλωση, 60° πόλωση ((ανάπτυξη)
|
| Μέση διάρκεια ζωής των φωτιστικών: 100.000 ώρες (L80B10) |
| Διατήρηση φωτεινής ακτινοβολίας σε ε.ο.λ.: > 70% |
| Φωτεινή απόδοση: 130LPW (PROLine) |

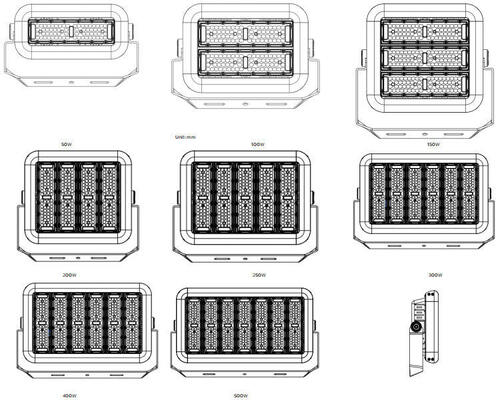

| Κατηγορία ισχύος: 50W 100W 150W 200W 300W 400W 500W |
|
Παραδοθέντα λουμέντα
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Κατάσταση λειτουργίας |
| Θερμοκρασία / υγρασία λειτουργίας: -40~ +50°C (-40°F ~ 122°F) / 10~90% RH, μη συμπυκνωμένη |
| Θέρμανση / υγρασία αποθήκευσης: -40~+80°C (-40°F~176°F) / 10~90% RH, μη συμπυκνωμένη |
| Μέσος ωφέλιμος χρόνος LED L80B10: ≥100.000H |
| Καθορισμένη ονομαστική διάρκεια ζωής (Tp < 70°C): Μέχρι 100.000 ώρες |
| Οδηγός MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Ανθεκτικότητα σε δονήσεις: 10~500Hz,5G 12min / 1cycle,περίοδος 72min.Κάθε ένα κατά μήκος των άξων X,Y,Z |
| Ακουστικός θόρυβος: < 25dB (30 cm απόσταση, κανονική λειτουργία) |
| Εγγύηση: 5 έτη (προεκτάσιμη έως 7 έτη) |
| Πιστοποιητικά |
| Παγκόσμιο Πιστοποιητικό: ENEC. CE. RoHS. D-Mark. KEMA-KEUR, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Οδηγίες ασφαλείας: EN 60598-1 |
| Οδηγίες EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Άλλες οδηγίες: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Αντοχή φωτεινής ροής, Αντοχή ισχύος και Αντοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>70.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για την σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Οι πιο πρόσφατες πληροφορίες για το προϊόν και οι γενικοί όροι εγγύησης είναι διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις δυνάμεις για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της ενσωμάτωσης LED.
* Οι παραμέτροι στο δελτίο δεδομένων παρέχονται για Ta=25°C, βάσει 5000K/70Ra.
* Ανεκτικότητα ισχύος με έκδοση ZHAGA ή τροφοδοσία D4i/SR: ±10%.
Κλείστε το ρεύμα, συνδέστε το καλώδιο.
Σύνδεση αμβλύωσης (με αμβλύσιμο οδηγό)
1- Συμβατό με 0-10V dimming.
2Συνδέστε τα καλώδια όπως στο παραπάνω διάγραμμα.

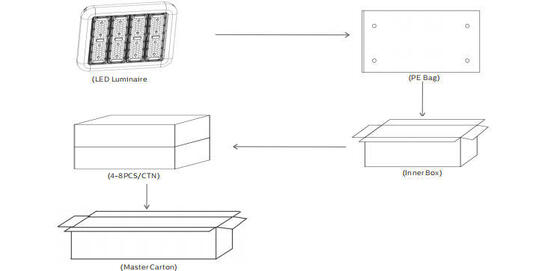

| Δύναμη/W Εσωτερικό κουτί Εξωτερικό κουτί QTY/CTN Μονάδα N.W G.W/Καρτόνι |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5,8Kg 51,6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9,3Kg 42,7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13,9Kg 16,3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22,8Kg 25,5Kg |
Παρακαλούμε διαβάστε όλες τις οδηγίες που ακολουθούν πριν από την εγκατάσταση:
* Για να αποφευχθεί το ηλεκτροπληξία, φροντίστε να απενεργοποιηθεί η παροχή ενέργειας πριν από την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργεί από ειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον εθνικό ηλεκτρικό κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Ξεπακετάρετε και εξετάστε προσεκτικά τον φακό, αναφέρετε τυχόν βλάβη και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Αν η λάμπα είναι κατεστραμμένη, μην την χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο των φωτιστικών LED,εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημιεξωτερικό ουδέτερο περιβάλλονΕν τω μεταξύ η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κλπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση του κατασκευαστή.Αν συμβεί κάποια λάθος εφαρμογή, η πολιτική εγγύησης δεν εγγυάται πλέον.
*ΕπαγγελματίαςΟμάδα:>15 χρόνια εμπειρίας, δικό εργοστάσιο, >10 ομάδα μηχανικών, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC, παρέχουν τόσο ποιοτικά προϊόντα όσο και υπηρεσίες.
* Πιστή μάρκα:Αποτελείται από ένα μεγάλο αριθμό εταιρειών που δραστηριοποιούνται σε διάφορες χώρες.
*Παροχή προσομοίωσης DIALux:Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος, κλπ, η ομάδα μηχανικών μας θα κάνει προσομοίωση σύμφωνα με την απαίτησή σας και να σας συστήσει το καλύτερο προϊόν.
*Όλα τα φωτιστικά LED μας συμμορφώνονται με το πρότυπο CE, RoHS.Η ΕΤΕπ, το ENEC, το VDE, το SAA, το C-Tick, το LM79, το LM80 αναφέρονται για τα κορυφαία προϊόντα.
