* Υψηλής φωτεινότητας SAN'AN SMD2835 LED, BOKE/LIFUD μη SELV High PF Driver χωρίς αναβοσβήματα·

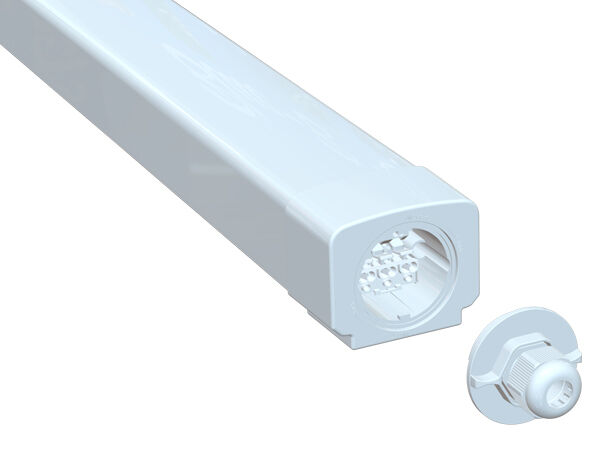

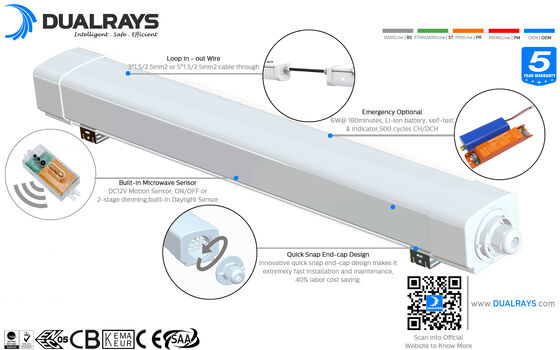

* Το καινοτόμο σχεδιασμό του τερματικού καπάκις με γρήγορη σφραγίδα το καθιστά εξαιρετικά γρήγορη εγκατάσταση και συντήρηση, εξοικονόμηση κόστους εργασίας κατά 40%·
* Ένα εξωτερικό τερματικό μπλοκ είναι απαραίτητο για να είναι εύκολη και γρήγορη η σύνδεση του καλωδίου τροφοδοσίας.
* Προστασία IP65 / IK10
* γωνία δέσμης 120°·

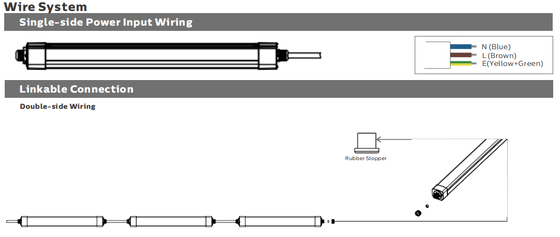

*Εναλλακτικές συνδέσεις με μονοσύρματες καλωδιώσεις.
* Πολλαπλές εγκαταστάσεις: Αναστολή, τοποθέτηση στην οροφή προαιρετική.
* Διαφορετικοί έξυπνοι έλεγχοι: 1-10V, DALI2, αισθητήρας κίνησης, αισθητήρας ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης.
* Καμία υπεριώδης ή υπέρυθρη ακτινοβολία και εντελώς απαλλαγμένη από υδράργυρο·
* L80/B10 @ 54.000h·
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Οδηγός: TRIDONIC / PHILIPS / BOKE Οδηγός μη SELV με προαιρετική τεχνολογία DIP.
> Ελέγχος και εξασθένιση: 1-10V, DALI2, αισθητήρας κίνησης, αισθητήρα ημερήσιου φωτός, Zigbee και έκτακτης ανάγκης
> Εγκατάσταση: Αναστολή, τοποθέτηση στην οροφή προαιρετική.
> Απαιτείται σύνδεσμος 3 / 5 στύλων.
> Αντικατάσταση φθοριούχου NCF·

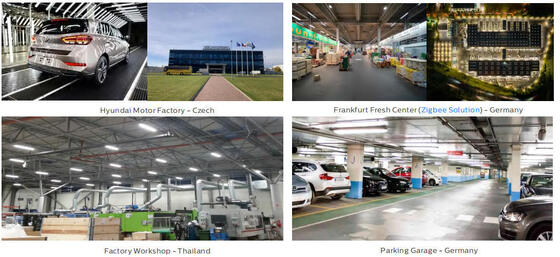

> Εργαστήρια και αποθήκες
> Γκαράζ και χώροι στάθμευσης αυτοκινήτων
> Αθλητική εγκατάσταση·
> Διάδρομος/Γκαλερί/Διάδρομος·
> Εξωτερικές και εσωτερικές εγκαταστάσεις·
| Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mmΜέγεθος C / mm |
| 600 2ft/600 624 74 63 |
| 1200 4ft/1200 |
| 1500 5ft/1500 1524 74 63 |
| Γενικό σύστημα |
| Υλικό στερέωσης: Εκχυλισμένο PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό τον όρο του φίλτρου υπεριώδους ακτινοβολίας ((IK10) |
| Υλικό διάχυσης: Εκχυλισμένο PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, υπό την προϋπόθεση του φίλτρου UV ((IK10) |
| Χρώμα θήκης: Λευκό (RAL9016), άλλα χρώματα προαιρετικά |
| Συσκευές σφράγισης: Σηλίκιο αφρού |
Ηλεκτρικά φωτιστικά Θερμική διάσπαση: Μέσα από το σώμα φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγωγικά υγρά.
διασφάλιση της θερμικής επαφής με τις μονάδες LED μέσω μιας πάστες συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Αντισύνθεση: βαλβίδα εξισορρόπησης πίεσης για την εξασφάλιση της απελευθέρωσης υγρασίας,να αποφεύγεται η συμπύκνωση και να διατηρείται η στεγανότητα του φωτιστικού IP |
| Τελεία: Ηλεκτροστατικά ψεκασμένη και υπολυμανμένη στο φούρνο. |
| Συνιστώμενο ύψος τοποθέτησης: 2 - 8 μέτρα |
| Συντήρηση: Γρήγορο καπάκι για εύκολη εγκατάσταση |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-σύρματος |
| Έλεγχος θολού: ON-OFF 1-10V θολού DALI-2 Mesh Zigbee Casambi |
| IP (κατηγορία προστασίας κατά της εισόδου): IP65 |
| ΙΚ (αντίσταση σε αντίκτυπο): IK10 |
| Τάξη προστασίας: Τάξη Ι |
| Φωτεινό σύρμα: 850°C (κάτω των 30s) |
| Δαχτυλικός αδένας: Δαχτυλικός αδένας M20 (Νάιλον) |

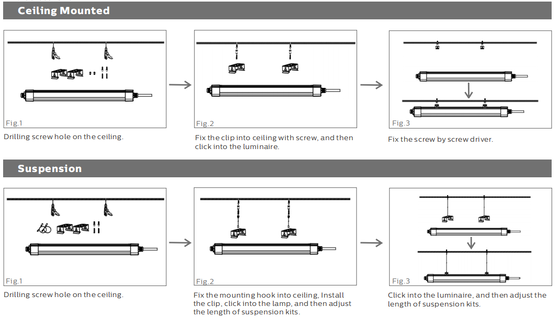

| Εγκατάσταση: Εγκατάσταση στην οροφή. Αναστολή. Εγκατάσταση στον τοίχο. |

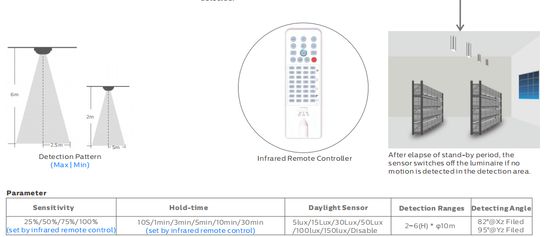

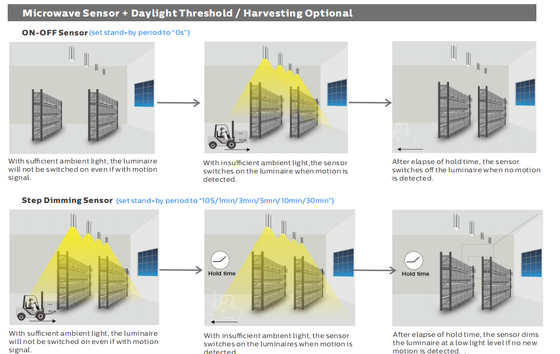

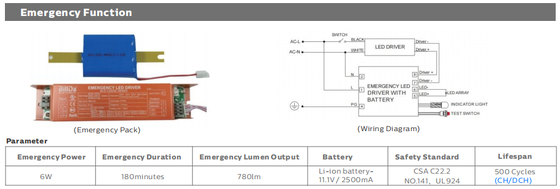

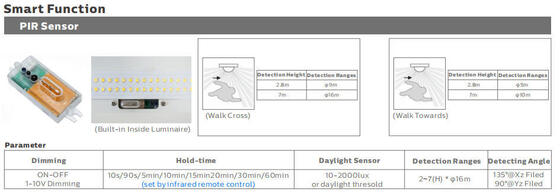

| Έξυπνη λειτουργία: Αισθητήρας PIR. Αισθητήρας μικροκυμάτων. Έκτακτη ανάγκη. |
| Ηλεκτρικό σύστημα |
| Πέρα από καλώδια: 3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 καλώδια για επιλογή |
| Κύρια τάση: 220~240VAC/ 50/60Hz, 180-264VDC |
| Παράγοντας ισχύος (PF): ≥0.96 |
| Συνολική αρμονική στρέβλωση (THD): < 10% |
| Τύπος εξόδου: μη-SELV ((μη απομονωμένο) |
| Παράγοντας αναβοσβήνειας: < 1% |
| Μέτρηση στραβοσκοπικής ορατότητας (SVM): <0.4 |
| Αντιληψιμότητα των στροβοσκοπικών επιδράσεων (Pst): < 1 |
| Σύνδεση τερματικού σταθμού: Γρήγορο τερματικό κάλυμμα για εύκολη εγκατάσταση, συρόμενο δίσκο για εύκολη αντικατάσταση και συντήρηση προαιρετικό |
| Φωτιστικά Δύναμη B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Μονάδα μέσω διακόπτες κυκλωμάτων LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Σύστημα φωτομετρίας |
| Φώτα LED: SMD2835 (0,5W) |
| CCT (Συσχετιζόμενη θερμοκρασία χρώματος): Μία CCT (3000K. 4000K. 5000K. 5700K. 6500K.) |
| CRI (Δείκτης αναπαραγωγής χρώματος): > 80Ra για το πρότυπο (> 90Ra για το υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαίρεση κινδύνου) |
| ΕΟΚ (Τάξη ενεργειακής απόδοσης): A++ |
| SDCM (Κανονική απόκλιση αντιστοίχισης χρώματος): < 5 (SDCM < 3 προαιρετικό) |
|
UGR (4H, 8H) : 24,9 (Χρονοδιάγραμμα)
23.4 (μήκους)
|

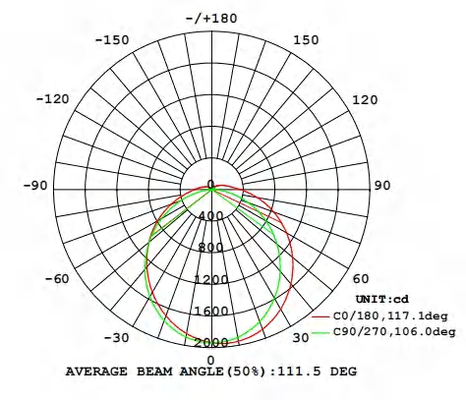

| Γωνία δέσμης: 120° |
| Μέση διάρκεια ζωής των φωτιστικών: 54.000 ώρες (L80B10) |
| Διατήρηση φωτεινής ακτινοβολίας σε ε.ο.λ. > 70% |
| Φωτεινή απόδοση: 130LPW (PROLine) |
| Διάστημα 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Κατηγορία ισχύος: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm Μέγιστο 5,460lm 5,200lm 7,800lm Μέγιστο 8,060lm |
Παραδοθέντα λουμέντα
@ 5000K, CRl> 80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Μέγιστο 6.720lm 6.400lm 9.600lm Μέγιστο 9.920lm |
| Κατάσταση λειτουργίας |
| Θερμοκρασία / υγρασία λειτουργίας: -20~ +60°C (-4°F ~ 140°F) / 5~85% RH, μη συμπυκνωμένη |
| Θέρμανση / υγρασία αποθήκευσης: -40~+80°C (-40°F~176°F) / 5~85% RH, μη συμπυκνωμένη |
| Μέσος ωφέλιμος χρόνος LED L90B10: ≥0.96 |
| Καθορισμένη ονομαστική διάρκεια ζωής (Tp < 70°C): Μέχρι 100.000 ώρες |
| Οδηγός MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Αντίσταση σε δονήσεις: 10~500Hz,5G 12min / 1cycle,περίοδος 72min.Κάθε ένα κατά μήκος των άξων X,Y,Z |
| Ακουστικός θόρυβος: < 25dB (30 cm απόσταση, κανονική λειτουργία) |
| Εγγύηση: 3 έτη |
| Πιστοποιητικά |
| Παγκόσμιο Πιστοποιητικό: ENEC. CE. RoHS. D-Mark. KEMA-KEUR, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Οδηγίες ασφαλείας: EN 60598-1 |
| Οδηγίες EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Άλλες οδηγίες: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Αντοχή φωτεινής ροής, Αντοχή ισχύος και Αντοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl> 80.
* Η δέσμη φωτισμού, η κατανομή της έντασης του φωτός και η φωτεινή απόδοση εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για την σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Οι πιο πρόσφατες πληροφορίες για το προϊόν και οι γενικοί όροι εγγύησης είναι διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις δυνάμεις για μεμονωμένους δείκτες αναφέρονται στο δελτίο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της ενσωμάτωσης LED.
* Οι παραμέτροι στο δελτίο δεδομένων παρέχονται για Ta=25°C, με βάση 4000K/80Ra, 10% μεγαλύτερη απόδοση με 70Ra

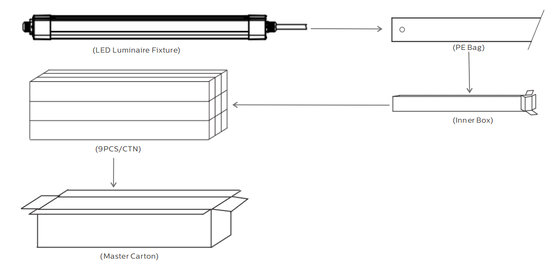

| Διάμετρος/mmΕσωτερικό κουτί Εξωτερικό κουτί QTY/CTN Μονάδα N.W G.W/Κουτί |
| 600 660x80x70mm 700x280x290mm 9PCS 0.8Kg 11.2Kg |
| 1200 1260x80x70mm 1400x280x290mm 9PCS 1,6 κιλά 17,4 κιλά |
| 1500 1560x80x70mm 1600x280x290mm 9PCS 1.9Kg 19.8Kg |
Παρακαλούμε διαβάστε όλες τις οδηγίες που ακολουθούν πριν από την εγκατάσταση:
* Για να αποφευχθεί το ηλεκτροπληξία, φροντίστε να απενεργοποιηθεί η παροχή ενέργειας πριν από την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκατασταθεί και να λειτουργεί από ειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον εθνικό ηλεκτρικό κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Ξεπακετάρετε και εξετάστε προσεκτικά τον φακό, αναφέρετε τυχόν βλάβη και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Αν η λάμπα είναι κατεστραμμένη, μην την χρησιμοποιείτε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο των φωτιστικών LED,εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικό ή ημιεξωτερικό ουδέτερο περιβάλλονΕν τω μεταξύ η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σοβαρό περιβάλλον, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κλπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση του κατασκευαστή.Αν συμβεί κάποια λάθος εφαρμογή, η πολιτική εγγύησης δεν εγγυάται πλέον.
