* Υψηλής φωτεινότητας LED SAN'AN SMD2835, TRIDONIC/ non-SELV Οδηγός χωρίς τρεμόπαιγμα Υψηλής PF με ρύθμιση ισχύος μέσω διακόπτη DIP Προαιρετικός;;
* Έτοιμο για αισθητήρα κίνησης & έκτακτη ανάγκη, αισθητήρας & έκτακτη ανάγκη Plug & Play;
* Άκρο με σχεδιασμό πόρπης, γρήγορο & βολικό για άνοιγμα και επανακλείδωμα για καλωδίωση, βελτιώνει σημαντικά την απόδοση και εξοικονομεί κόστος εργασίας;;
* Προστασία IP65 / IK10;
* γωνία δέσμης 120°;
* Προαιρετική μονοφασική ή διπλή καλωδίωση με δυνατότητα σύνδεσης;
* Πολλαπλές εγκαταστάσεις: Ανάρτηση, Επιτοίχια τοποθέτηση;
* Διάφοροι έξυπνοι έλεγχοι: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτη ανάγκη;
* 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Προαιρετική μονοφασική (L/N/E) ή τριφασική (L1/L2/L3/N/FG);
* Χωρίς UV ή IR και εντελώς χωρίς υδράργυρο;
* L80/B10 @ 61.000 ώρες;
* Υποστηρίζεται προσαρμογή για ειδικά έργα;
Επιλογές:
> Οδηγός: / TRIDONIC /BOKE Μη-SELV οδηγός με τεχνολογία DIP προαιρετικός.
> 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> Ισχύς ρυθμιζόμενη με διακόπτη DIP;
> Έλεγχοι και Ρύθμιση φωτεινότητας: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτη ανάγκη;
> Εγκατάσταση: Οροφής | Ανάρτηση | Περιστρεφόμενη επιτοίχια τοποθέτηση;
> Αντικατάσταση φθορισμού NCF;

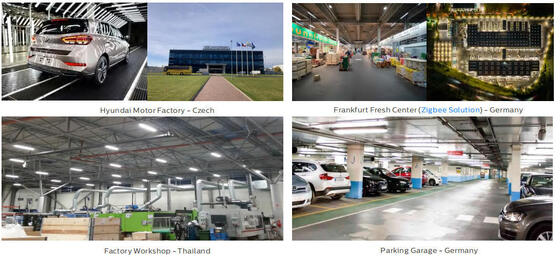

> Εργαστήρια και αποθήκες;
> Γκαράζ και χώροι στάθμευσης αυτοκινήτων;
> Αθλητικές εγκαταστάσεις;
> Διάδρομος/Γκαλερί/Διάδρομος;
> Εξωτερικοί & Εσωτερικοί χώροι;
| Μήκος/mm Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm Μέγεθος C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Γενικό Σύστημα |
| Υλικό περιβλήματος: Εξωθημένο PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, φίλτρο UV υπό όρους (IK10) |
| Υλικό διαχύτη: Εξωθημένο PC σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, φίλτρο UV υπό όρους (IK10) |
| Χρώμα περιβλήματος: Λευκό (RAL9016), Άλλα χρώματα προαιρετικά |
| Στεγανωτικά παρεμβύσματα: Αφρός σιλικόνης |
Απαγωγή θερμότητας LED: Μέσω σώματος φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική απαγωγή μέσω μεταφοράς
εξασφάλιση θερμικής επαφής με τις μονάδες LED μέσω πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Αντι-συμπύκνωση: Βαλβίδα εξισορρόπησης πίεσης για την απελευθέρωση υγρασίας, αποφυγή συμπύκνωσης και διατήρηση της στεγανότητας IP του φωτιστικού |
| Φινίρισμα: Ηλεκτροστατικά ψεκασμένο και υποβληθέν σε φούρνο. Ανθεκτικό στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 2 - 8 μέτρα |
| Συντήρηση: Άκρο με γρήγορο κλιπ για εύκολη εγκατάσταση |
| Οδηγός: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος ρύθμισης φωτεινότητας: ON-OFF | Ρύθμιση φωτεινότητας 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Βαθμός Προστασίας από Εισχώρηση): IP65 |
| IK (Αντοχή σε Κρούση): IK10 |
| Κλάση Προστασίας: Κλάση Ⅰ |
| Πυράντοχο σύρμα: 850°C (Κάτω από 30 δευτερόλεπτα) |
| Σύνδεσμος καλωδίου: Σύνδεσμος καλωδίου M20 (Νάιλον) |
| Εγκατάσταση: Οροφής | Ανάρτηση | Περιστρεφόμενη επιτοίχια τοποθέτηση |
| Έξυπνη λειτουργία: Αισθητήρας PIR | Αισθητήρας μικροκυμάτων | Έκτακτη ανάγκη |
| Ηλεκτρικό Σύστημα |
| Διαμπερής καλωδίωση: Καλώδια 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 για επιλογή |
| Κύρια Τάση: 220~240VAC/ 50/60Hz, 180-264VDC |
| Συντελεστής Ισχύος (PF): ≥0.96 |
| Συνολική Αρμονική Παραμόρφωση (THD): ＜10% |
| Τύπος εξόδου: Μη-SELV (μη-απομονωμένο) |
| Συντελεστής Τρεμοπαίγματος: ＜1% |
| Μέτρο Ορατότητας Στροβοσκοπικού Φαινομένου (SVM): ＜0.4 |
| Αντιληπτότητα Στροβοσκοπικών Εφέ (Pst): ＜1 |
| Σύνδεση ακροδέκτη: Άκρο με γρήγορο κλιπ για εύκολη εγκατάσταση, συρόμενο πλαίσιο εργαλείων για εύκολη αντικατάσταση και συντήρηση προαιρετικά |
| Ισχύς Φωτιστικών B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Μονάδα μέσω Διακοπτών Κυκλώματος LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Φωτομετρικό Σύστημα |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη Θερμοκρασία Χρώματος): Μονο CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης Απόδοσης Χρώματος): >80Ra για στάνταρ (>90Ra για υψηλότερο CRI διαθέσιμο) |
| Φωτοβιολογική Ασφάλεια: RG0 (εξαιρείται κινδύνου) |
| Κλάση Ενεργειακής Απόδοσης (EEC): A++ |
| SDCM (Τυπική Απόκλιση Χρωματικής Αντιστοίχισης): ＜5 (SDCM<3 Προαιρετικό) |
|
UGR (4H, 8H) : 24.9 (Εγκάρσιο)
23.4 (Διαμήκες)
|
| Γωνία Δέσμης: 120° |
| Μέση Χρήσιμη Διάρκεια Ζωής Φωτιστικού: 61.000 ώρες (L80B10) |
| Διατήρηση Φωτεινής Ροής στο τέλος ζωής >70% |
| Φωτεινή Απόδοση: 130LPW (PROLine) | 160LPW (PRIMELine) Προαιρετικό |
| Μήκος 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Ονομαστική Ισχύς: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Μέγ. 5.460lm 5.200lm 7.800lm Μέγ. 8.060lm |
Παραδοθέντα Lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Μέγ. 6.720lm 6.400lm 9.600lm Μέγ. 9.920lm |
| Συνθήκες Λειτουργίας |
| Θερμοκρασία / Υγρασία Λειτουργίας: -20~ +60°C (-4°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία Αποθήκευσης: -40~ +80°C (-40°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέση Χρήσιμη Χρόνος Ζωής LED L90B10: ≥0.96 |
| Ονομαστική Ονομαστική Διάρκεια Ζωής (Tp <70°C): Έως 100.000H |
| MTBF Οδηγού: 500.000H, MIL-HDBK-217F(25°C) |
| Αντοχή σε δονήσεις: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72min. Κάθε ένας κατά μήκος των αξόνων X, Y, Z |
| Ακουστικός Θόρυβος: ＜25dB (απόσταση 30cm, Κανονική λειτουργία) |
| Εγγύηση: 5 Έτη (Επεκτάσιμη έως 7 έτη) |
| Πιστοποιήσεις |
| Παγκόσμια Πιστοποίηση: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες Ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτός, η κατανομή έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά προτύπων EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης διαθέσιμοι στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες για τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες αναφέρονται στο φύλλο δεδομένων του προϊόντος.
* Οι τιμές ενδέχεται να αλλάξουν λόγω της ταξινόμησης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, βασισμένες σε 4000K/80Ra, 10% υψηλότερη απόδοση με 70Ra
Σύνδεση με δυνατότητα σύνδεσης:
| Μήκος/mm Εσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο ΠΟΣΟΤΗΤΑ/CTN Μονάδα N.W G.W/Χαρτοκιβώτιο |
| 600 670x106x65mm 685x333x220mm 9PCS 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9PCS 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9PCS 3.4Kg 33.6Kg |
Παρακαλούμε διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση.
* Το φωτιστικό πρέπει να εγκατασταθεί και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά το φωτιστικό, αναφέρετε τυχόν ζημιές και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος έχει υποστεί ζημιά κατά τη μεταφορά.
* Εάν το φωτιστικό έχει υποστεί ζημιά, μην το χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, η DUALRAYS δηλώνει επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να χρησιμοποιούνται μόνο σε εσωτερικό ή ημι-εξωτερικό ουδέτερο περιβάλλον. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε εφαρμογή σε σκληρό περιβάλλον, συμπεριλαμβανομένων υψηλών/χαμηλών θερμοκρασιών, υψηλής υγρασίας, υψηλής αλατότητας, υψηλής αμμωνίας κ.λπ., δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν θα ισχύει πλέον.
* Επαγγελματική ομάδα: >15 χρόνια εμπειρίας, δικό μας εργοστάσιο, >10 μηχανικοί, ισχυρή παραγωγική ικανότητα και σύστημα διαχείρισης QC, παρέχουμε τόσο προϊόντα καλής ποιότητας όσο και υπηρεσίες;
* Αξιόπιστη μάρκα: Δημιουργήσαμε σταθερή και μακροχρόνια συνεργασία με Ευρωπαίους πελάτες, λάβαμε υψηλούς επαίνους και εμπιστοσύνη, και έχουμε αποθήκη στην Ολλανδία για καλύτερη εξυπηρέτηση;
* Παροχή προσομοίωσης DIALux: Στείλτε μας τις παραμέτρους των εφαρμογών σας, όπως απόσταση, ύψος, πλάτος κ.λπ., η ομάδα μηχανικών μας θα κάνει προσομοίωση σύμφωνα με τις απαιτήσεις σας και θα σας προτείνει το καλύτερο προϊόν;
* Όλα τα φωτιστικά LED μας συμμορφώνονται με τα πρότυπα CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 εισηγμένα για τα κορυφαία προϊόντα.
