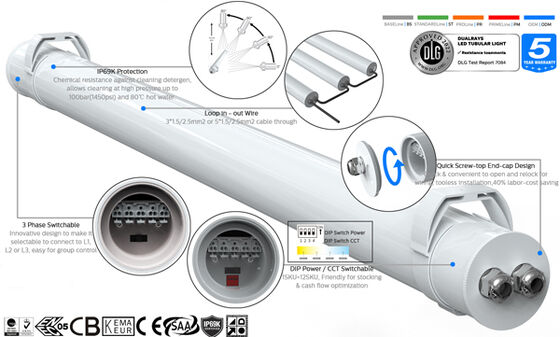

* LED υψηλής φωτεινότητας SAN'AN SMD2835, LIFUD/BOKE/AGT High PF χωρίς τρεμόπαιγμα DIP διακόπτη οδήγησης Προαιρετική ρύθμιση ισχύος.

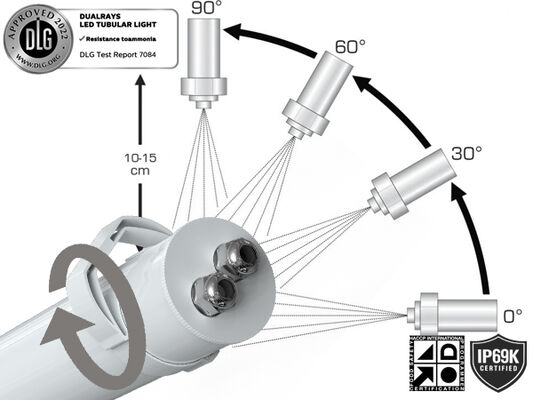

* Σε πίεση νερού 100bar (1450psi) και θερμοκρασία 80°C.

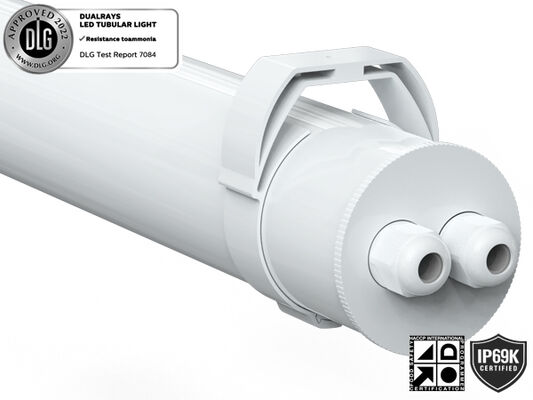

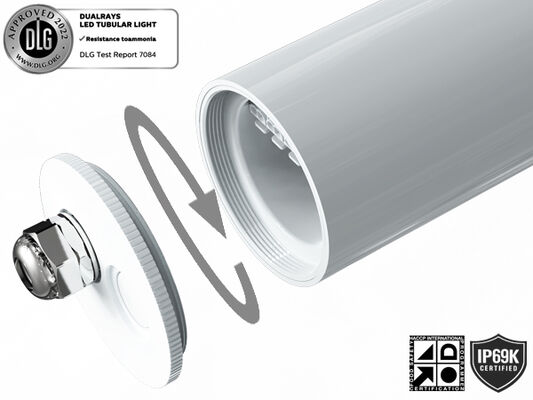

* Σχεδιασμός πόμλου Τελικό καπάκι, γρήγορο και βολικό άνοιγμα και επανακλειδώματος για καλωδίωση, βελτιώνει σημαντικά την απόδοση και εξοικονομεί κόστος εργασίας.
* IP69K PMMA IK06 Anti-ammonia/UV/PC IK10 Anti-UV Protection;;
* Προαιρετική γωνία δέσμης 120°/ 200°/ 280°.
*Μονή ή διπλή καλωδίωση με δυνατότητα σύνδεσης Προαιρετικά.
* Πολλαπλές εγκαταστάσεις: Ανάρτηση, Τοποθέτηση στον τοίχο, Μαγνητική θήκη.
* Διάφορος έξυπνος έλεγχος: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης.
* 3 CCT προαιρετικό (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

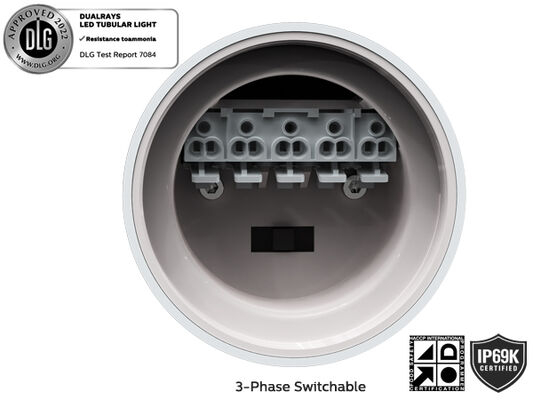

* Μονοφασικό (L/N/E) ή Τριφασικό (L1/L2/L3/N/FG) Προαιρετικό.
* Χωρίς υπεριώδη ακτινοβολία ή IR και εντελώς χωρίς υδράργυρο.
* L80/B10 @ 65.000h;
* Προσαρμοσμένη υποστήριξη για ειδικά έργα.
Επιλογές:
> Πρόγραμμα οδήγησης: / TRIDONIC /BOKE Πρόγραμμα οδήγησης Non-SELV με τεχνολογία DIP προαιρετικά.
> 3 CCT προαιρετικά (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> Δυνατότητα εναλλαγής DIP ;
> Χειριστήρια και ρύθμιση φωτεινότητας: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης.
> 120°/ 200°/ 280° γωνία δέσμης προαιρετική.
> Εγκατάσταση: Ανάρτηση, Τοποθέτηση στον τοίχο, Μαγνητική θήκη.
>Υλικό: PC/PMMA προαιρετικό.
> Αντικατάσταση φθορισμού NCF.
> Εργοστάσιο Επεξεργασίας Τροφίμων.
> Χημικές εγκαταστάσεις.
> Αποθήκη Στάβλων Ζώων.
> Χώρος πλυσίματος αυτοκινήτων.
> Εξωτερικές και εσωτερικές τοποθεσίες.
| Μήκος/mm Μέγεθος A / mm Μέγεθος B / mm Μέγεθος C / mm |
| 600 2ft/600 623 78 |
| 1200 4 πόδια/1200 122378 |
| 1500 5ft/1500152378 |
| Γενικό Σύστημα |
| Υλικό περιβλήματος: Εξωθημένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, φίλτρο UV υπό όρους (IK10) |
| Υλικό διαχύτη: Εξωθημένο PC/PMMA σύμφωνα με το πρότυπο UNE-EN ISO 21305-1:2020, φίλτρο UV υπό όρους (IK10) |
| Χρώμα περιβλήματος: Λευκό (RAL9016), Άλλα χρώματα προαιρετικά |
| Φλάντζες στεγανοποίησης: Αφρός σιλικόνης |
Θερμική διάχυση LED: Μέσω σώματος φωτιστικού 6063 AL χωρίς πτερύγια, χωρίς αγώγιμα υγρά. Παθητική διάχυση συναγωγής
εξασφάλιση θερμικής επαφής με τις μονάδες LED μέσω μιας πάστας συγκόλλησης χωρίς μόλυβδο υψηλής αγωγιμότητας |
| Αντισυμπύκνωση: Βαλβίδα εξισορρόπησης πίεσης για να διασφαλιστεί η απελευθέρωση υγρασίας, η αποφυγή συμπύκνωσης και η διατήρηση της στεγανότητας IP του φωτιστικού |
| Φινίρισμα: Ψεκάζεται ηλεκτροστατικά και εξαχνώνεται στο φούρνο. Ανθεκτικό στη διάβρωση |
| Συνιστώμενο ύψος τοποθέτησης: 2 - 8 μέτρα |
| Συντήρηση: Γρήγορη περιέλιξη τελικής τάπας για εύκολη εγκατάσταση |
| Πρόγραμμα οδήγησης: Σταθερό ρεύμα με προαιρετική ρύθμιση ισχύος μέσω διακόπτη DIP, ενσωματωμένο στο φωτιστικό, προ-καλωδιωμένο |
| Έλεγχος ρύθμισης φωτισμού: ON-OFF | 1-10V dimming | DALI-2 | Πλέγμα | Zigbee | Casambi |
| IP (Κατάταξη προστασίας εισόδου): IP67 / IP69K |
| IK (Impact Resistance): IK10 |
| Κατηγορία προστασίας: Κατηγορία Ⅰ |
| Καλώδιο λάμψης: 850°C (κάτω των 30 δευτ.) |
| Στυπιοθλίπτη καλωδίου: Στυπιοθλίπτη καλωδίου M20 (Προαιρετικό νάιλον ή SS304/316 στυπιοθλίπτη καλωδίου) |
| Εγκατάσταση: Τοποθέτηση οροφής | Αναστολή | Μαγνητική τοποθέτηση | Περιστρεφόμενο τοίχο |
| Έξυπνη λειτουργία:Αισθητήρας PIR | Αισθητήρας μικροκυμάτων | Επείγον |
| Ηλεκτρολογικό Σύστημα |
| Μέσω καλωδίωσης: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | Καλώδια 5*2,5mm2 για επιλογή |
| Κύρια τάση: 220~240VAC/50/60Hz, 180-264VDC |
| Συντελεστής ισχύος (PF): ≥0,96 |
| Ολική Αρμονική Παραμόρφωση (THD): ＜10% |
| Τύπος εξόδου: Μη SELV (μη απομονωμένο) |
| Συντελεστής τρεμοπαίγματος: ＜1% |
| Στροβοσκοπικό μέτρο ορατότητας (SVM): ＜0,4 |
| Αντιληπτικότητα Στροβοσκοπικών Επιδράσεων (Pst): ＜1 |
| Σύνδεση ακροδεκτών: Γρήγορο βιδωτό τελικό καπάκι για εύκολη καλωδίωση |
| Φωτιστικά Power B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Ενότητα μέσω διακόπτες κυκλώματος LSS40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Σύστημα Φωτομετρίας |
| LED: SMD2835 (1W) |
|
CCT (Συσχετισμένη θερμοκρασία χρώματος): Μονό CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT προαιρετικά (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K για επιλογή)
|
| CRI (Δείκτης απόδοσης χρωμάτων): >80Ra για τυπικό (>90Ra για υψηλότερο διαθέσιμο CRI) |
| Φωτοβιολογική ασφάλεια: RG0 (εξαιρείται του κινδύνου) |
| EEC (Τάξη ενεργειακής απόδοσης): A++ |
| SDCM (Τυπική απόκλιση αντιστοίχισης χρωμάτων): ＜5 (SDCM<3 Προαιρετικά) |
|
UGR (4H, 8H) : 24,9 (Σταυρός)
23.4 (Διαμήκης)
|
| Γωνία δέσμης: 120° | 280° | 360° Προαιρετικά |
| Μέση ωφέλιμη διάρκεια ζωής φωτιστικού: 63.000 ώρες (L80B10) |
| Συντήρηση Lumen σε eol >70% |
| Φωτεινή αποτελεσματικότητα: 130LPW (PROLine) | 160LPW (PRIMELline) Προαιρετικό |
| Μήκος 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Ονομαστική ισχύς: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Μέγ. 5.460lm 5.200lm 7.800lm Μέγ. 8.060 λμ |
|
Παραδόθηκαν Lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Μέγ. 6.720lm 6.400lm 9.600lm Μέγ. 9.920 λμ
|
| Κατάσταση Λειτουργίας |
| Θερμοκρασία / Υγρασία λειτουργίας: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, χωρίς συμπύκνωση |
| Θερμοκρασία / Υγρασία αποθήκευσης: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, χωρίς συμπύκνωση |
| Μέσος Χρήσιμος Χρόνος LED L90B10: ≥0,96 |
| Ονομαστική ονομαστική διάρκεια ζωής (Tp <70℃): Έως 100.000 H |
| Πρόγραμμα οδήγησης MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Ανθεκτικό σε κραδασμούς: 10~500Hz, 5G 12min / 1 κύκλος, περίοδος για 72 λεπτά. Καθένα κατά μήκος των αξόνων X,Y,Z |
| Ακουστικός θόρυβος: ＜25dB (απόσταση 30 cm, Κανονική λειτουργία) |
| Εγγύηση: 5 χρόνια (επεκτάσιμη έως 7 χρόνια) |
| Πιστοποιήσεις |
| Παγκόσμιο Πιστοποιητικό: ENEC | CE | RoHS | Σήμα D | KEMA-KEUR Εισηγμένη, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Οδηγίες ασφαλείας: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Οδηγίες EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Άλλες Οδηγίες: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Ανοχή φωτεινής ροής, Ανοχή ισχύος και ανοχή θερμοκρασίας χρώματος ±5%, 5000K και CRl>80.
* Η δέσμη φωτισμού, η κατανομή της έντασης φωτός και η απόδοση φωτός εξετάστηκαν σύμφωνα με το πρότυπο EN ISO 17025:2005 για τη σειρά νόρμα EN13032 και το πρότυπο LM-79.
* Ενημερωμένες πληροφορίες προϊόντος και γενικοί όροι εγγύησης που διατίθενται στον ιστότοπό μας www.DUALRAYS.com
* Λεπτομερείς πληροφορίες σχετικά με τις φωτεινές ροές και τις ισχύς για μεμονωμένους δείκτες υποδεικνύονται στο φύλλο δεδομένων προϊόντος.
* Οι τιμές ενδέχεται να υπόκεινται σε αλλαγές λόγω της δέσμευσης LED.
* Οι παράμετροι στο φύλλο δεδομένων δίνονται για Ta=25°C, με βάση 4000K/80Ra, απόδοση 10% υψηλότερη με 70Ra
Τοποθέτηση οροφής:
Άνοιγμα οπής βίδας στην οροφή. Στερεώστε το κλιπ στην οροφή με βίδα. Κάντε κλικ στο φωτιστικό με το χέρι σφιχτά.

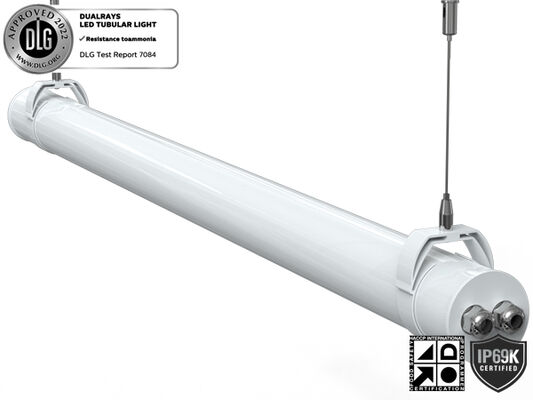

Εναιώρημα:
Άνοιγμα οπής βίδας στην οροφή. Κάντε κλικ στο φωτιστικό με το χέρι σφιχτά και στερεώστε το άγκιστρο στερέωσης στην οροφή, τοποθετήστε
στη συνέχεια προσαρμόστε το μήκος των κιτ ανάρτησης.το κλιπ.
Περιστρεφόμενη τοποθέτηση οροφής:
Άνοιγμα οπής βίδας στην οροφή. Κάντε κλικ στο φωτιστικό με κλιπ.Περιστρέψτε τη γωνία κατά παραγγελία.
Μαγνητική τοποθέτηση:
Βγάλτε τα κλιπ 2 ΤΕΜ με μαγνητικούς δακτυλίους Κάντε κλικ στο φωτιστικό με μαγνητικά κλιπ Στερεώστε το φωτιστικό σε μεταλλικό (Fe, Ni, Co) ή
από το πακέτο εξαρτημάτων.με το χέρι σφιχτά. τουεπιφάνεια αντικειμένων από κράμα όπως απαιτείται.
Συνδέσιμη σύνδεση:
| Μήκος/mmΕσωτερικό κουτί Εξωτερικό χαρτοκιβώτιο QTY”/Μονάδα CTN NW GW/Χαρτοκιβώτιο |
| 600 730x100x95mm 745x315x300mm 9ΤΕΜ 1,3Kg 12,9Kg |
| 1200 1330x100x95mm 1345x315x300mm 9ΤΕΜ 1,9Kg 19,4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9ΤΕΜ 2,5Kg 25,6Kg |
Διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση:
* Για να αποφύγετε ηλεκτροπληξία, βεβαιωθείτε ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν την εγκατάσταση.
* Ο λαμπτήρας πρέπει να εγκαθίσταται και να λειτουργεί από εξειδικευμένο ηλεκτρολόγο ή τεχνικό σύμφωνα με τον Εθνικό Ηλεκτρολογικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
* Αποσυσκευάστε και εξετάστε προσεκτικά τη λάμπα, αναφέρετε τυχόν ζημιά και αποθηκεύστε όλα τα υλικά συσκευασίας εάν κάποιο μέρος του προϊόντος υπέστη ζημιά κατά τη μεταφορά.
* Εάν η λάμπα είναι κατεστραμμένη, μην τη χρησιμοποιήσετε!
Δήλωση:
Σύμφωνα με το Διεθνές Πρότυπο φωτιστικών LED, εδώ η DUALRAYS ισχυρίζεται επίσημα ότι τα προϊόντα της σειράς DUALRAYS LED Highbay Light (UFO Highbay) επιτρέπεται να εφαρμόζονται μόνο σε εσωτερικούς ή ημιυπαίθριους ουδέτερους χώρους. Εν τω μεταξύ, η DUALRAYS υπόσχεται πλήρη εγγύηση για τα προϊόντα.
Οποιαδήποτε αυστηρή περιβαλλοντική εφαρμογή, συμπεριλαμβανομένης της υψηλής/χαμηλής θερμοκρασίας, της υψηλής υγρασίας, της υψηλής αλατότητας, της υψηλής αμμωνίας κ.λπ. δεν επιτρέπεται χωρίς την επίσημη επιβεβαίωση από τον κατασκευαστή. Εάν συμβεί οποιαδήποτε εσφαλμένη εφαρμογή, η πολιτική εγγύησης δεν είναι πλέον εγγυημένη.
